5.3 Installation du bloc caméra/objectif
1. Si dans le cadre d'une installation murale la caméra doit être
montée horizontalement, retirez le support de fixation de la
caméra du support de montage, puis installez l'applique de
fixation amovible de la caméra fournie dans le kit matériel.
Veuillez vous référer à la figure 5.

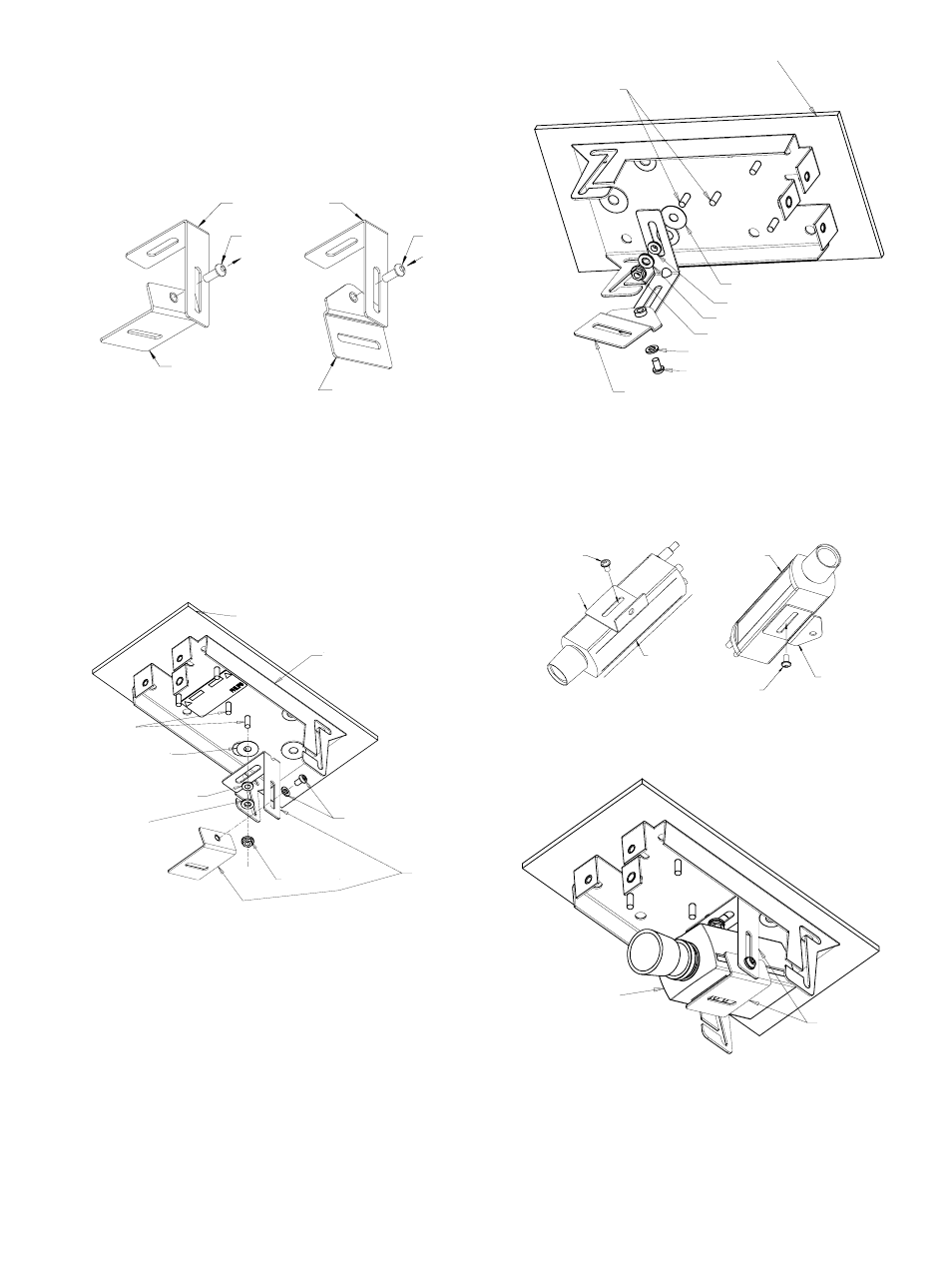

Figure 5 : Applique de fixation amovible de la caméra
2. Fixez le support de montage de la caméra au panneau
supérieur en utilisant les mêmes éléments que ceux que vous
avez ôtés lors de l'étape 5 de la section 5.1. Choisissez l'un
des deux boulons situés à peu près au centre du panneau en
fonction de la taille du bloc caméra/objectif. Veuillez vous
référer aux figures 6 et 7.
Figure 6 : Installation du support de montage
Figure 7 : Fixation du support de montage doté d'un support
de fixation amovible
3. Fixez solidement la caméra au support au moyen de la vis à
tête demi-ronde 20¼ x ½" fournie dans le kit matériel.
Veuillez vous référer aux figures 8, 9 et 10.
Figure 8 : Fixation de la caméra
Figure 9 : Caméra et support de fixation
2.5
Mounting Bracket
Screw Screw
Camera Bracket
Alternate
Camera Bracket
W9404408AE
Button Head
Flange Screw
Camera
Camera
Button Head
Flange Screw
Alternate
Camera Bracket
W9404411AE
Camera
Bracket
Support de
fixation
Vis
Vis
Support de fixation de la
caméra
Applique de fixation amovible
de la caméra
Panneau supérieur
Boulons
Bague
d'insertion
Bague de réduction
Rondelle
Vis et rondelle
Ecrou
Support de
montage
Surface de montage
Veuillez vous référer à la figure 3 pour connaître
l'espace minimum requis
Support de
fixation de la
caméra
Caméra
Caméra
Applique de
fixation amovible
de la caméra
Boulons
Bague d'insertion
Bague de réduction
Rondelle
Ecrou
Surface de montage
Veuillez vous référer à la figure 3 pour connaître
l'espace minimum requis
Vis
Rondelle
Applique de fixation amovible de la caméra
Vis à tête demi-ronde
Vis à tête
demi-ronde
Caméra
Support de
montage
