3.4

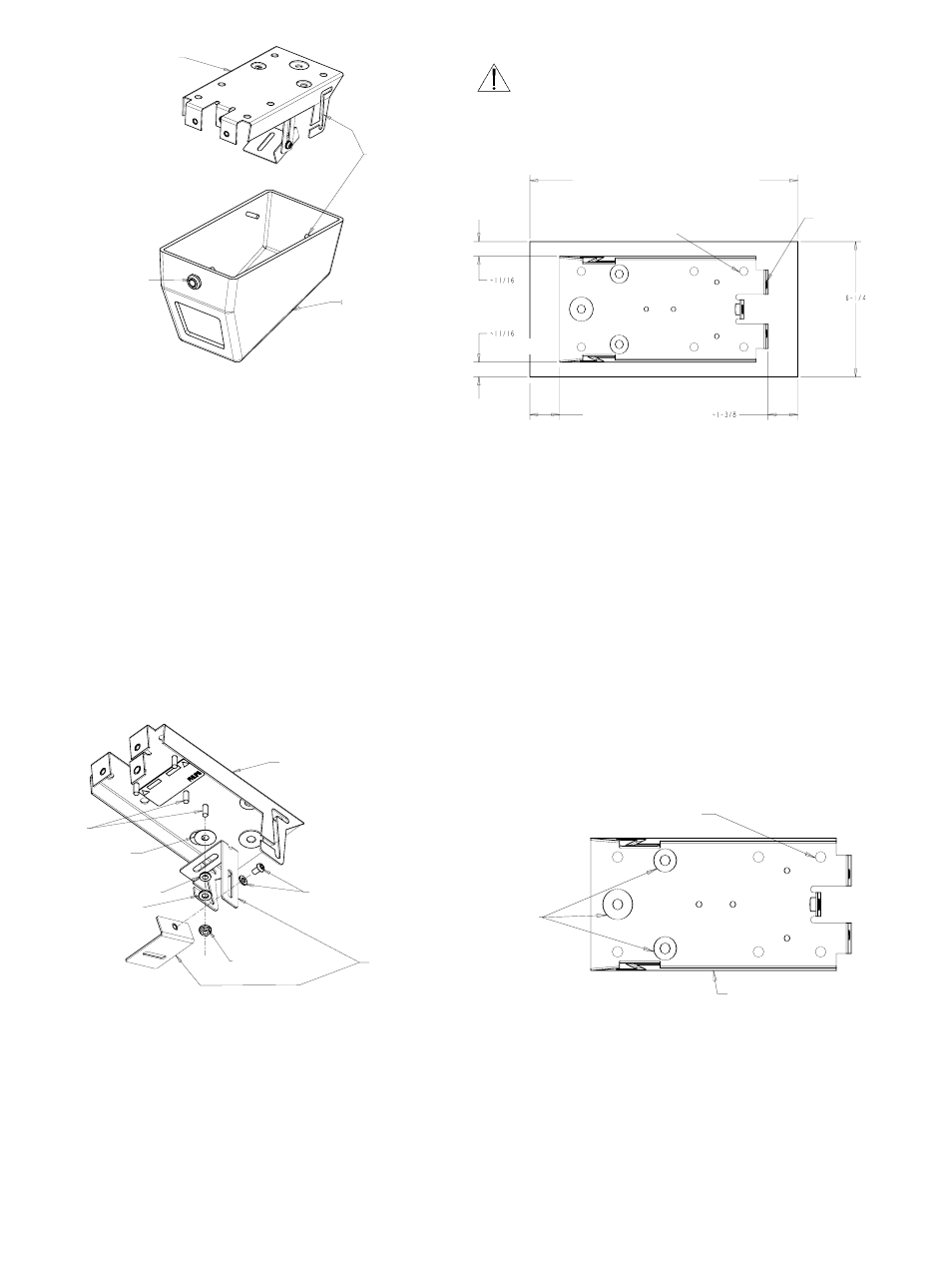

Abb. 1: Entfernen der Abdeckung
3. Gilt für alle Modelle: Lösen Sie die Schraube bzw.
Verriegelung, so daß sich die Vorderseite der Abdeckung
von der Befestigungsplatte löst.
4. Legen Sie das Gerät auf eine flache, standfeste Werkbank
oder einen Tisch. Entfernen Sie die Befestigungsplatte,
indem Sie sie nach hinten und dann 50 mm nach oben
ziehen, um sie dann wieder zurückzuschieben, bis die
Schlitze die Zapfen in der Abdeckung freigeben.
5. Lösen Sie die Bundmutter und entfernen Sie die
Montagevorrichtung für die Kamera von der
Befestigungsplatte. Siehe Abbildung 2. Bewahren Sie die
Teile gut auf, da sie später für die Installation der Kamera
und den erneuten Zusammenbau der Einheit benötigt
werden.
Figure 2: Entfernen der Montagevorrichtung
5.2 Montage der Einheit
1. Positionieren Sie die Befestigungsplatte an der Decke oder
Wand, (je nach Anforderung horizontal oder vertikal). Siehe
Abbildung 3. Die Installation erfolgt idealerweise auf
glatten, ebenen Oberflächen. Beachten Sie den in Abbildung
3 dargestellten Mindestplatzbedarf.
WARNHINWEIS! - Verwenden Sie bei der
Wandmontage keinesfalls die Schwenkvorrichtung.
Die Abdeckung könnte ansonsten von der
Befestigungsplatte fallen.
Abbildung 3: Positionierung der Befestigungsplatte
2. Benutzen Sie die Löcher in der Befestigungsplatte als
Vorlage, um die Bohrungen für die Ankerschrauben an der
Wand bzw. Decke zu markieren. Es werden mindestens vier
8-mm Ankerschrauben benötigt. Empfohlen sind sechs
Schrauben.
3. Bohren Sie die Löcher und setzen Sie die Anker.
Berücksichtigen Sie dabei das Material, aus dem die
Montagefläche besteht.
4. Entscheiden Sie wie die Kabelzuführung verlaufen soll. Das
Gehäuse verfügt über zwei Aussparungen für Kabel mit
einem Durchmesser von 1,27 cm und eine Aussparung für
einen Kabel mit einem Durchmesser von 1,9 cm. Siehe
Abbildung 4.
Abbildung 4: Bolzenlöcher und Aussparungen
5. Montieren Sie die Befestigungsplatte mit Hilfe der
Schrauben und legen Sie den Verlauf der Kabel fest.
Befestigungsplatte
lassen Sie die
Bolzen in die
Schlitze greifen
(an beiden
Seiten)
vor unbefugtem
Verstellen gesicherte
Schraube oder Schloß
Abdeckung
Befestigungsplatte
Bolzen
Distanz-
scheibe
Laufbuchse
Sicherungsscheibe
Schraube und
Sicherungsscheibe
Montage-
vorrichtung
12-3/8 14-3/8 min.
Schwenkvorrichtung muß verwendet
werden
Vorderseite
des
Gehäuses
Löcher für die Ankerschrauben (6)
Befestigungsplatte (von
unten)
Aus-
sparungen
Löcher für die Ankerschrauben
mindestens
mindestens
mindestens
1 - 3/8 mindestens
(2 in. MIN
Schwenk-
vorrichtung muß
verwendet
werden
Flanschschraube
