5.3 Instalación de cámara/lente
1. Si la instalación necesita que la cámara esté montada
horizontalmente en la pared, extraiga el soporte de la cámara
del sistema de montaje e instale el soporte de cámara
alternativo suministrado en el juego de hardware. Véase la
figura 5.

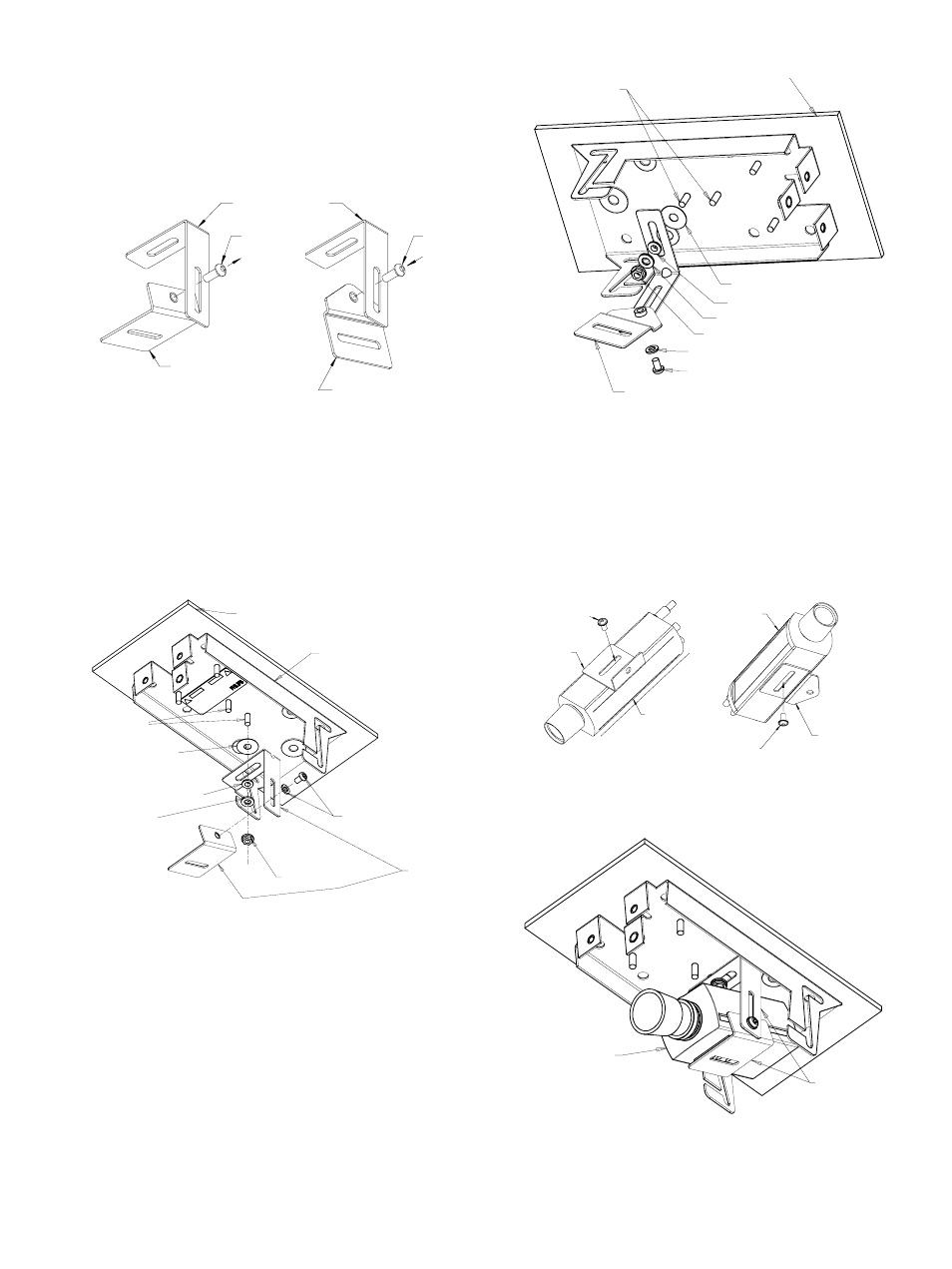

Figura 5: Montaje de cámara alternativo
2. Vuelva a fijar el sistema de montaje de la cámara al panel
superior utilizando el mismo hardware que se extrajo en el
paso 5 de la sección 5.1. Utilice una de los dos pasadores
situados cerca del centro del panel, en función del tamaño
de la cámara o la lente. Véanse las figuras 6 y 7.
Figura 6: Instalación del sistema de montaje
Figura 7: Fijación del sistema de montaje con el soporte
alternativo
3. Fije la cámara al montaje utilizando el tornillo biselado de
cabeza cilíndrica de ¼-20 x ½ pulgada suministrado en el
juego de hardware. Véanse las figuras 8, 9 y 10.
Figura 8: Montajes de la cámara
Figura 9: Cámara y sistema de montaje
4.5
Mounting Bracket
Screw Screw
Camera Bracket
Alternate
Camera Bracket
W9404408AE
Button Head
Flange Screw
Camera
Camera
Button Head
Flange Screw
Alternate
Camera Bracket
W9404411AE
Camera
Bracket
Soporte de
montaje
Tornillo
Tornillo
Soporte de cámara
Soporte de cámara alternativo
Panel superior
Pasadores
Separador
Haz de rayos
Arandela
Tornillos y
arandelas
Sistema de
montaje
Superficie de montaje
Véase la figura 3 para ver el espacio mínimo
necesario
Soporte de
cámara
Cámara
Cámara
Soporte de
cámara
alternativo
Pasadores
Separador
Haz de rayos
Arandela
Tuerca biselada
Superficie de montaje
Véase la figura 3 para ver el espacio mínimo necesario
Tornillo
Arandela
Soporte de cámara alternativo
Tornillo biselado de
cabeza cilíndrica
Tornillo biselado
de cabeza cilíndrica
Cámara
Sistema de montaje
Tuerca biselada
