Peavey MMA8352 User Manual
Page 41
41
M
MM
MA
A8
8115
50
02
2 ((2
23
30
0V
V))
M
MM
MA
A8
87
75
52
2 ((112
20
0//2
23
30
0V
V))

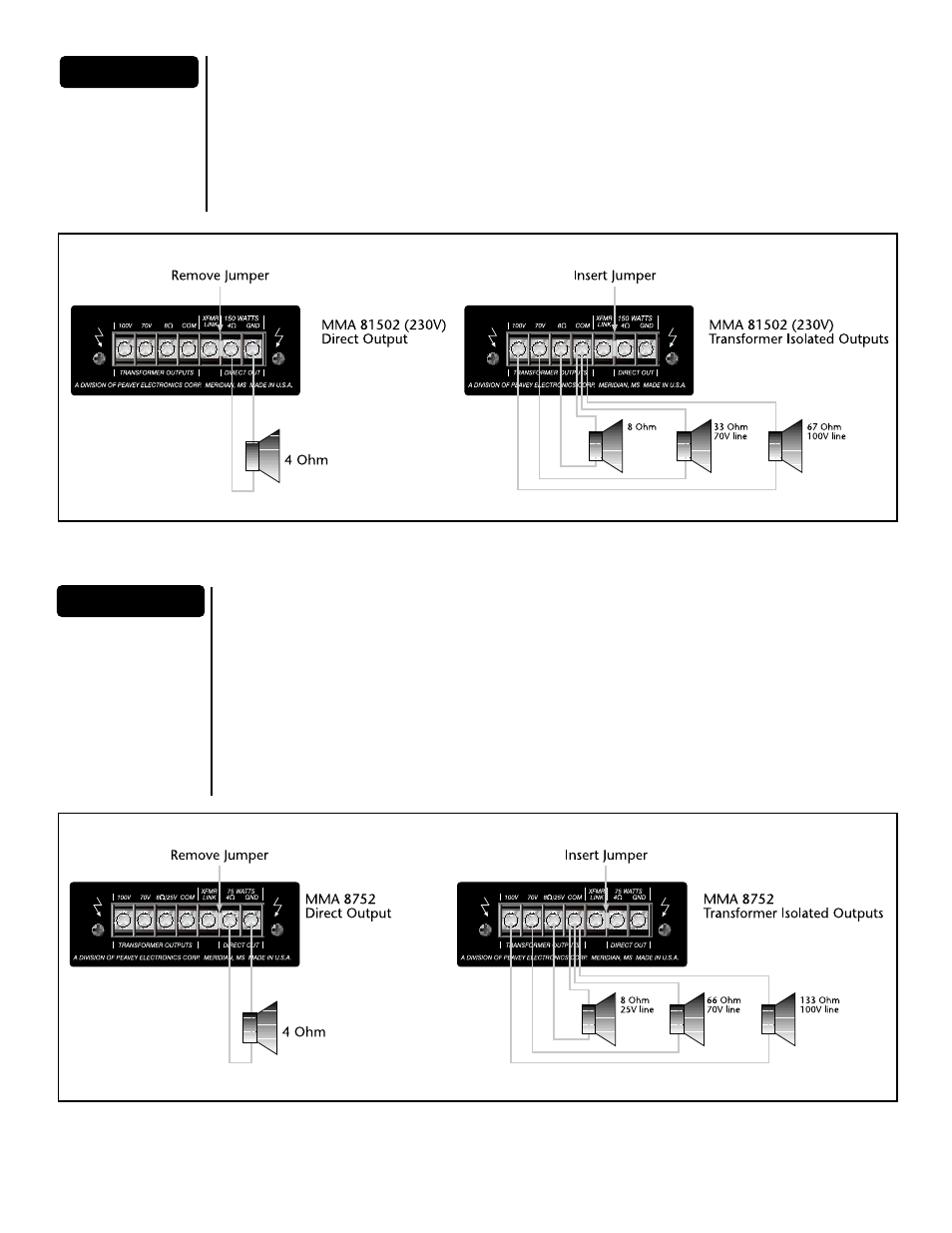

Figure 5
Figure 6
Las salidas para parlantes de la mezcladora/amplificador son de 4 ohmios, 8 Ohmios, 70V y
100V. E
Ell ssiisstte
em
ma
a d
de
e p
pa
arrlla
an
ntte
ess d
de
eb
be
e sse
err cco
on
ne
ecctta
ad
do
o sso
olla
am
me
en
ntte
e a
a u
un
na
a d
de
e e
esstta
ass ssa
alliid
da
ass.. Se puede
usar cableado de clase 2.
Hay dos tipos de salida:
Salida Directa de 4 Ohmios
Salida de Transformador de 8 Ohmios, 25V y 70 V
Nota: Los valores de impedancia mostrados en la Figura 5 indican carga total de impedancia del sistema.
Las salidas para parlantes de la mezcladora/amplificador son de 4 ohmios, 8 Ohmios, 25V, 70V
y 100V. El sistema de parlantes debe ser conectado a cualquiera de estas salidas. Se puede
usar cableado de clase 2.
Hay dos tipos de salida:
Salida Directa de 4 Ohmios
Salida de Transformador de 8 Ohmios, 25V, 70 V y 100V
T
Trra
an
nssffo
orrm
ma
ad
do
orr
El método de conexión difiere en cada caso. Ver la FFiig
gu
urra
a 6
6. Si se usan las salidas de
transformador aislado, hay que asegurarse que el filtro de graves está encendido.
Nota: Los valores de impedancia mostrados en la Figura 6 indican carga total de impedancia
del sistema.
