42

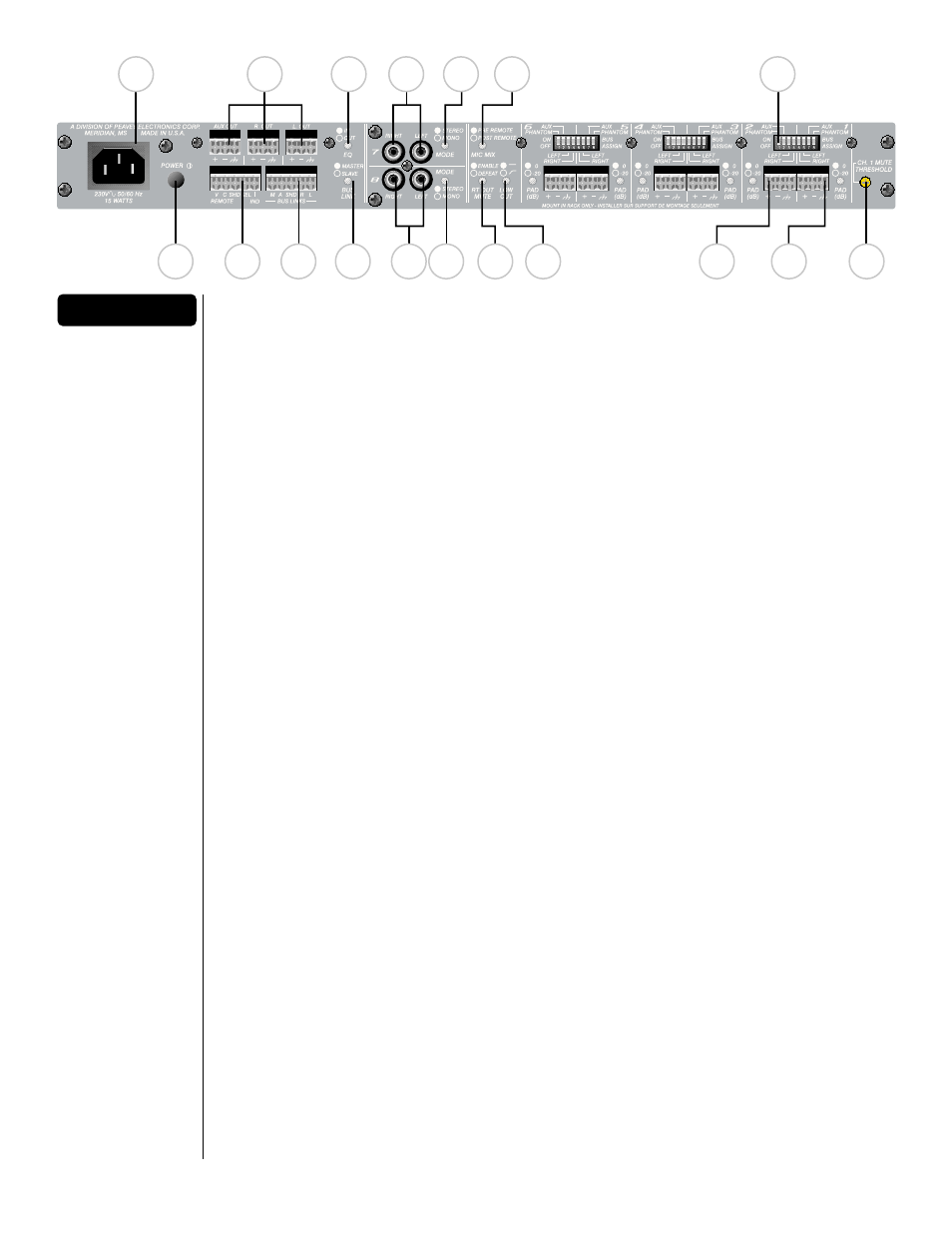

R Re ea arr P Pa an ne ell
(16) Wechselstromsteckdose
Geeignet für ein genormtes IEC-Stromkabel (beiliegend).
(17) Netzschalter
Hiermit wird die Stromversorgung des SMR ™ 821a eingeschaltet.
(18) Ausgänge Left‚ Right und Aux
Symmetrierte Main-Mix-Bus-Ausgänge.
(19) Fernregelungsstecker
Hiermit werden die Signalpegel der Left- und Right-Ausgänge sowie Stereo-Input-Select per
Fernregelung eingestellt.
(20) Bus-Links
Mehrfachstecker zum Verknüpfen mehrerer SMR ™ 821a-Mischpulte.
(21) EQ-Schalter
Zum Einschleifen oder Herausnehmen des 4-Band-EQs in die bzw. aus den Left- und Right-
Signalwegen. In der Position OUT wird der EQ vollständig umgangen.
(22) Bus-Link-Schalter
Für den Einsatz mehrerer SMR ™ 821a-Geräte. Mit diesem Schalter wird das Mischpult in die
Betriebsart Master oder Slave geschaltet.
(23 & 24) Eingänge Kanale 7 und 8
Zweifache Cinch-Stecker für Stereo-Eingangsquellen (nominell -10 dBV).
(25 & 26) Mode-Schalter
Hiermit wird der Stereo- oder Mono-Modus für die Kanäle 7 oder 8 ausgewählt.
(27) Mic-Mix-Schalter
Hiermit kann das summierte Signal der Kanäle 1-6 vor oder hinter der Left/Right-Lautstärke-
Fernregelung geroutet werden.
(28) Right-Out-Mute-Schalter
Hiermit wird die Stummschaltung des Right-Mix-Busses geregelt. Wird dieser Schalter
aktiviert, werden die Left- und Right-Mix-Busse von der Funktion der Stummschaltung beein-
flusst. Wird dieser Schalter deaktiviert, wird nur der Left-Bus beeinflusst.
(29)Low-Cut-Schalter
Dieser Tiefpassfilterschalter hat eine Eckfrequenz von 100 Hz. Wird dieser Schalter aktiviert,
werden nur die Kanäle 1-6 beeinflusst.
(30) Zuweisungsschalter
Hiermit wird der Eingangskanal den Left-, Right- oder Aux-Mix-Bussen zugewiesen und die
48-V-Phantomschaltung für die Kanäle 1-6 aktiviert.
(31) Eingänge Kanale 1-6
Symmetrierter Mikro- oder Line-Eingang mit abziehbarem Eurostecker.
(32) Pad-Schalter
Mit diesem Schalter wird das Eingangssignal um 20 dB gedämpft.
(33) Channel 1 Mute Threshold
Hiermit wird der Pegel des Signals eingestellt, das zum Auslösen der Stummschaltung in
Kanal 1 erforderlich ist.
16 18 23 21
17 19 20 22 26 24
25 27 30
28 29 31 32 33
