R Re ea arr P Pa an ne ell
(16) AC Power Receptacle
Ce connecteur vous permet de relier votre unité à sa source d’alimentation électrique par
l’intermédiaire d’un cable secteur au standard IEC.
(17) Power Switch
Ce sélecteur vous permet de mettre votre unité sous/hors tension.
(18) Left‚ Right and Aux Outs
Sorties principales des bus Droit, Gauche et Auxiliaire.
(19) Remote Connector
Ce connecteur vous permet de contrôler à distance les niveaux de sorties des bus Droit et
Gauche.
(20) Bus Links
Ces connecteurs vous permettent de relier ensemble plusieurs unité de mixage SMR ™ 821a.
(21) EQ Switch
Ce sélecteur vous permet d’activer ou de désactiver les égalisations 4-bandes des bus Droit
et Gauche. En position sortie, les signaux ne seront pas modifiés quelque soient les positions
des contrôles d’égalisation.
(22) Bus Link Switch
Dans le cas d’utilisation de plusieurs SMR ™ 821a ensemble, ce sélecteur vous permet de
passer l’unité correspondante en mode Esclave ou Maitre.
(23 & 24) Channels 7 & 8 Input
Ces deux entrées RCA vous permettent d’envoyer un signal stéréo de niveau ligne (-10 dBV).
(25 & 26) Mode Switch
Vous permet de configurer les canaux 7 & 8 en Mono ou Stéréo.
(27) Mic Mix Switch
Vous permet de router le signal somme des six entrées micro (canaux 1 à 6) d’être inclue
dans le mix avant ou après le contrôle de volume à distance.
(28) Right Out Mute Switch
Vous permet d’assigner quels bus seront affectés par la circuiterie de mise en silence
(muting). Quand l’interrupteur est enclenché, les bus Droite et Gauche seront affectés par la
circuiterie de mise en silence, dans le cas contraire, seul le bus Gauche sera affecté.
(29) Low Cut Switch
Cet interrupteur vous permet d’engager le filtre coupe-bas (coupure à 100 Hz) sur les
canaux 1 à 6.
(30) Assignment Switches
Ce sélecteur vous permet de choisir l’assignation des canaux 1 à 6 soit aux bus Droite,
Gauche ou Auxiliaire. Il permet également d’activer l’& limentation Phantom sur ces canaux.

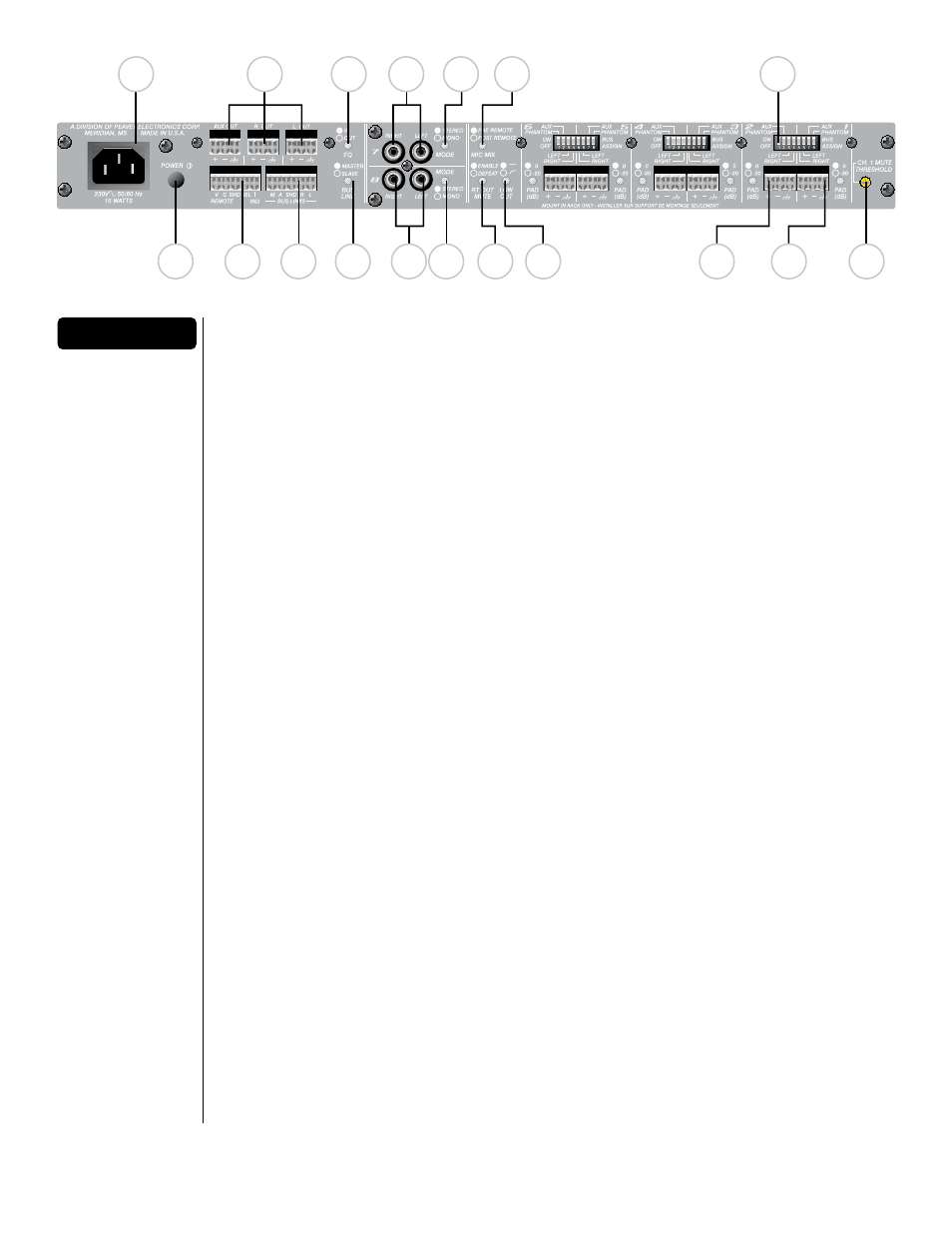

16 18 23 21
