FErrAmENTAS NECESSÁrIAS
A maioria das ferramentas necessárias para realizar a instalação está descrita na lista a seguir .
Ter as ferramentas adequadas facilitará muito a instalação .
• Chave de fenda Phillips
• Conectores sem solda, conectores
• Óculos de proteção
de crimpagem e alicate de crimpagem
• Furadeira elétrica e brocas de 3/16"
• Caneta de ponta porosa com
(4,7 mm) e 1/8" (3,2 mm)
tinta permanente ou lápis
• Abraçadeiras de náilon
• Multímetro digital (DMM) ou analógico (VOM)
• Descascadores e cortadores de fios
• Alicate crimpador
• Fita isolante
• Olhais para passar os fios através da lataria do veículo
• Cabo de alimentação do amplificador

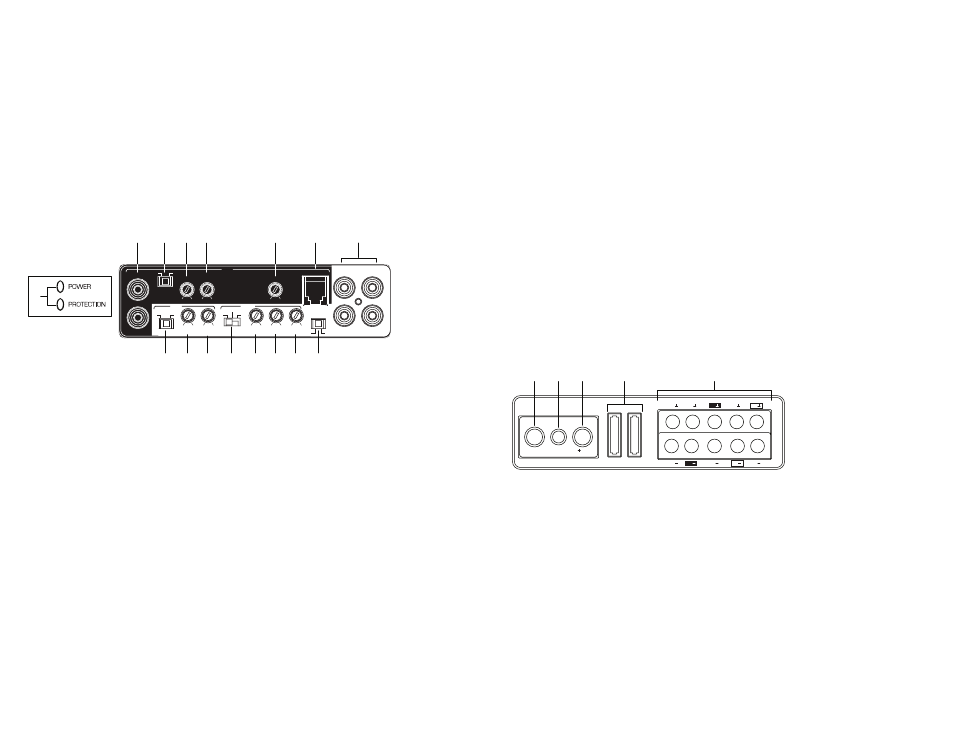

dISTrIBuIçÃO dOS COmPONENTES NO PAINEL TrASEIrO
Entradas/controles de nível de linha do PA d5000.5
1. LEds indicadores de status (encima do amplificador): Power e Protection—
Power acende para indicar que o amplificador está ligado e funcionando normalmente .
Protection acende se o amplificador desligar devido a um curto-circuito, variação
de corrente ou superaquecimento detectado pelo circuito de proteção interno .
Subwoofer
2. Entradas Sub 1/Sub 2—Entradas de nível de linha para o sinal de subwoofer da unidade de origem do sinal .
3. Chave Source (Fonte) SuB/INT—Coloque a chave na posição SUB se for conectar a saída de subwoofer
da unidade de origem do sinal nas entradas SUB 1 ou SUB 2. Coloque a chave na posição INT se for enviar
um sinal com todas as faixas de frequência para as entradas equivalentes (FL, FR, RL, RR) e não for conectar
nada nas entradas SUB. Na posição INT, o amplificador filtra as frequências graves do sinal e as envia para
o canal amplificador do subwoofer .
4. Controle Level (Nível)—Ajusta o ganho do canal amplificador do subwoofer para corresponder
à tensão de saída da unidade de origem do sinal .
5. Filtro Sub Sonic (Sônico do subwoofer)—Atenua as frequências abaixo dos ajustes no controle .
6. Controle LPF—Ajusta a frequência do filtro passa-baixa para atenuar as frequências
acima do ajuste no controle .
7. Tomada remote Level Control (Controle de nível remoto)—Para conexão do controle de nível de grave remoto .
8. Entradas de nível de linha frontais/traseiras—Aceitam entradas de nível de linha dos canais
frontais e traseiros da unidade de origem do sinal .
L
R
L
INPUT
OUTPUT
R
LPF
LPF
HPF
LEVEL
BPF
FULL
HPF
X-OVER
HPF
X-OVER
FREQ x 10
FREQ x 1
FREQ x 10
FREQ x 1
20Hz 400Hz
6V 200mV
50Hz 500Hz
GND
12V
REM
25A
25A
L
L
R
R
BRIDGED
L
R
L
R
LPF
HPF
LEVEL
LPF
HPF
LEVEL
HPF
BPF
FULL
HPF
BPF
FULL
ST
4CH
FRONT
REAR
X-OVER
X-OVER
FREQ x 10
FREQ x 1
FREQ x 10
FREQ x 1
50Hz 500Hz
50Hz 500Hz
20Hz 400Hz
20Hz 400Hz
6V 200mV
6V 200mV
CHANNEL
MODE
GND
12V
REM
40A
35A
RL
FL
RR
REAR
FRON
T
FR
RR
FR
RL
FL
INPUT
SUB 1
SUB 2
SOURCE
SUB
INT
LEVEL
SUB
SONIC
LPF
REMOTE LEVEL CONTROL
INPUT
FR
RR
FL
RL
4CH
ST
CHANNEL
MODE
LPF
HPF
LEVEL
BPF
FULL
HPF
HPF
FULL
HPF
LEVEL
FRONT
REAR
6V 200mV
6V 200mV
20Hz
38Hz
40Hz 220Hz
40Hz 4000Hz
6V 200mV
40Hz 400Hz
80Hz 4000Hz
SUB
GND
12V
REM
40A
40A
RL
FL
SUB
RR
FR
RR
FR
SUB
RL
FL
2
8
7
6
5
4
3
PA D1000.1
1
4
3
2
5
2
7
6
5
4b
4a
3a
PA D2000.2
3b
1
4
3
2
5
2
12
11
PA D4000.4
4a
5a
9a 10a
4b
5b
9b 10b
6
7
8
1
4
3
2
3
8
5
2
1
PA D5000.5
10
9
11
15
16
12
13
14
1
4
3
2
1
1
1
3
4
6
7
5
5
Controles dos canais traseiros
9. Chave rear Full, HPF—Seleciona entre as opções sem filtro (Full) ou filtro passa-alta (HPF) . A posição FULL
não atenua nenhuma frequência e é para sistemas de alto-falantes que reproduzem todas as faixas de frequência .
A posição HPF atenua as frequências baixas e é usada com alto-falantes de faixa média e tweeters .
10. Controle rear HPF—Ajusta a frequência do filtro passa-alta (HPF) para atenuar as frequências
abaixo do ajuste no controle .
11. Controle rear Level—Ajusta o ganho dos canais traseiros para corresponder à tensão
de saída da unidade de origem do sinal .
Controles dos canais frontais
12. Chave Front FuLL, HPF, BPF—Seleciona sem filtro (Full), filtro passa-alta (HPF) ou filtro passa-banda (BPF) .
A posição FULL não atenua nenhuma frequência e é para sistemas de alto-falantes que reproduzem todas
as faixas de frequência . A posição HPF atenua as frequências baixas e é usada com alto-falantes de faixa
média e tweeters . A posição BPF permite usar o filtro passa-alta e o filtro passa-baixa e é usada com
alto-falantes de faixa média .
13. Controle Front LPF—Ajusta a frequência do filtro passa-baixa para atenuar as frequências
acima do ajuste no controle .
14. Controle Front HPF—Ajusta a frequência do filtro passa-alta (HPF) para atenuar as frequências
abaixo do ajuste no controle .
15. Controle Front Level—Ajusta o ganho dos canais frontais para corresponder à tensão
de saída da unidade de origem do sinal .
16. Chave Channel mode (4CH/ST)—Coloque a chave no modo 4CH se estiver usando quatro saídas de canal
da unidade de origem do sinal para as entradas FL, FR, RL, RR no amplificador . Coloque a chave no modo ST
(estéreo) se estiver usando duas saídas de canal da unidade de origem do sinal. Na posição ST, o amplificador
pega o sinal das entradas FL e FR e os envia também para os canais RL e RR do amplificador .
Entradas de alimentação elétrica/Saídas de alto-falantes do PA d5000.5
1. gNd (Terra)—Conecte este terminal diretamente ao chassis de metal do veículo, usando o fio de menor
comprimento necessário para fazer a conexão . Sempre use fio da mesma bitola ou de bitola superior à do
cabo de alimentação de +12 V. Toda a tinta e sujeira deve ser removida do ponto de conexão do chassis.
Use apenas conectores crimpados e/ou soldados de qualidade nas duas extremidades deste fio. NÃO
conecte este terminal diretamente ao terminal terra da bateria do veículo nem a qualquer outro ponto
de aterramento de fábrica .
2. rEm (Ativação remota)—Este terminal liga o amplificador quando uma corrente de +12 V é aplicada
a ele . Conecte-o ao terminal de ativação remota da unidade de origem do sinal .
3. Potência +12 V—Conecte este terminal através de um FUSÍVEL ou um DISJUNTOR ao terminal positivo
da bateria do veículo ou ao terminal positivo de uma bateria de sistema de áudio independente .
ATENçÃO: Proteja sempre este cabo de alimentação mediante a instalação de um fusível ou disjuntor
de tamanho apropriado no máximo a 30 cm de distância da conexão do terminal da bateria .
4. Fusível—Esses fusíveis (40A x 2) protegem o amplificador contra danos elétricos internos e se destinam
a proteger apenas o amplificador . Todas as demais conexões de alimentação devem ser conectadas
a fusíveis na fonte .
5. Saídas dos alto-falantes—Conecte os alto-falantes aqui .
