c Violet
d Violet/noir
e Noir (masse du châssis)
Connectez sur un endroit métallique propre,
non recouvert de peinture.
f Jaune
Connectez à la borne d ’alimentation 12 V per-
manente.
g Rouge
Connectez à la borne contrôlée par le contact
d
’allumage (12 V CC).
h Bleu/blanc
Connectez à la broche de commande du sys-
tème de l
’amplificateur de puissance ou à la
broche de commande du relais de l ’antenne
automatique (max. 300 mA 12 V CC).
i Haut-parleur d ’extrêmes graves (4 Ω)
j Lors de l ’utilisation d’un haut-parleur d’extrê-
mes graves de 70 W (2 Ω), assurez-vous de
connecter le haut-parleur d ’extrêmes graves
aux fils violet et violet/noir de cet appareil. Ne
connectez aucun périphérique aux fils vert et
vert/noir.
k Non utilisée.
l Haut-parleur d
’extrêmes graves (4 Ω) × 2
Remarques
! Avec un système à 2 haut-parleurs, ne
connectez rien aux fils des haut-parleurs qui
ne sont pas connectés à des haut-parleurs.
! Changez les réglages initiaux de cet appareil.
Reportez-vous à la page 38, SW CONTROL (ré-
glage de la sortie arrière et du haut-parleur d ’ex-
trêmes graves).
La sortie haut-parleur d
’extrêmes graves de
cet appareil est monaurale.

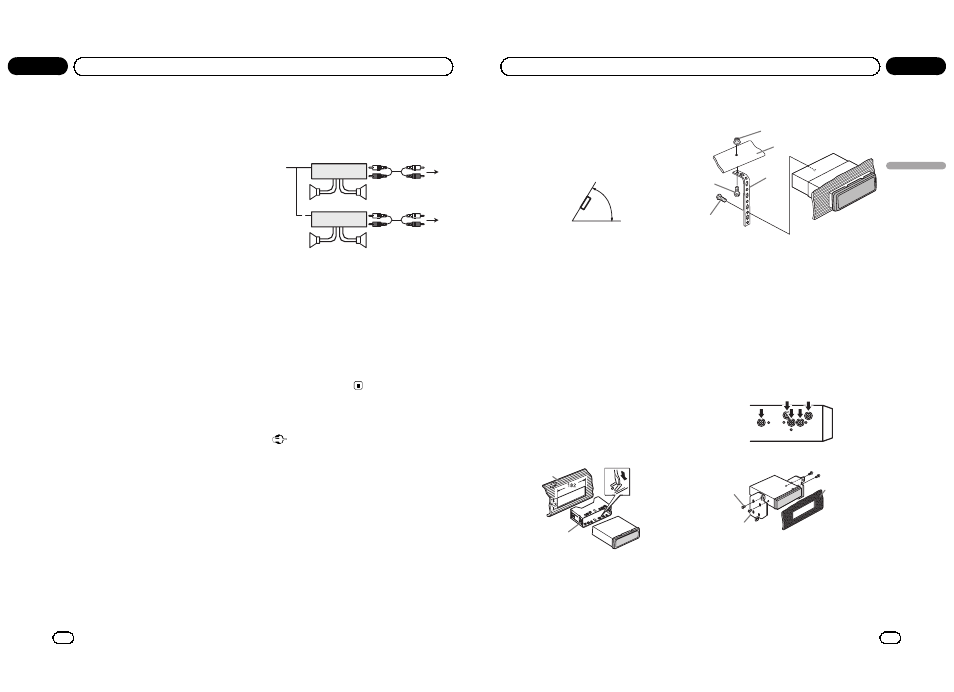

Amplificateur de puissance
(vendu séparément)
Réalisez ces connexions lors de l ’utilisation
d ’un amplificateur optionnel.








1
1
3
2
4
5 5
3
2
6
7 7
1 Télécommande du système
Connectez au câble bleu/blanc.
2 Amplificateur de puissance (vendu séparé-
ment)
3 Connectez avec des câbles RCA (vendus sépa-
rément)
4 Sortie arrière ou haut-parleur d ’extrêmes gra-
ves
5 Haut-parleur arrière ou haut-parleur d ’extrê-
mes graves
6 Vers la sortie avant
7 Haut-parleur avant
Installation
Important
! Vérifiez toutes les connexions et tous les systè-
mes avant l ’installation finale.
! N’utilisez pas de pièces non autorisées car il
peut en résulter des dysfonctionnements.
! Consultez votre revendeur si l’installation né-
cessite le perçage de trous ou d ’autres modifi-
cations du véhicule.
! N’installez pas cet appareil là où :
— il peut interférer avec l’utilisation du véhi-
cule.
— il peut blesser un passager en cas d’arrêt
soudain du véhicule.
Fr
42
Section
03 Installation
! Le laser à semi-conducteur sera endommagé
s ’il devient trop chaud. Installez cet appareil à
l ’écart de tous les endroits chauds, par exem-
ple les sorties de chauffage.
! Des performances optimales sont obtenues
quand l ’appareil est installé à un angle infé-
rieur à 60°.
60°
Montage avant/arrière DIN
Cet appareil peut être installé correctement
soit en montage frontal ou en montage ar-
rière.
Utilisez des pièces disponibles dans le
commerce lors de l
’installation.
Montage frontal DIN
1 Insérez le manchon de montage dans le
tableau de bord.
Lors de l
’installation de cet appareil dans un
espace peu profond, utilisez le manchon de
montage fourni. Si l
’espace est insuffisant, uti-
lisez le manchon de montage fourni avec le vé-
hicule.
2 Fixez le manchon de montage en utili-
sant un tournevis pour courber les pattes
métalliques (90°) en place.
1
2
1 Tableau de bord
2 Manchon de montage
3 Installez l ’appareil comme indiqué sur
la figure.
1
2
3
4
5
1 Écrou
2 Pare-feu ou support métallique
3 Attache en métal
4 Vis
5 Vis (M4 × 8)
# Assurez-vous que l’appareil est correctement
mis en place. Toute installation instable peut en-
traîner des sauts ou autres dysfonctionnements.
Montage arrière DIN
1 Déterminez la position appropriée où
les trous sur le support et sur le côté de
l
’appareil se correspondent.
2 Serrez deux vis de chaque côté.
1
2
3
1 Vis
2 Support de montage
3 Tableau de bord ou console
! Utilisez des vis à tête bombée (5 mm × 8
mm) ou des vis en affleurement (5 mm × 9
mm), selon la forme des trous de vis dans
le support.
Fr
43
Section
Français
03 Installation
