Installation

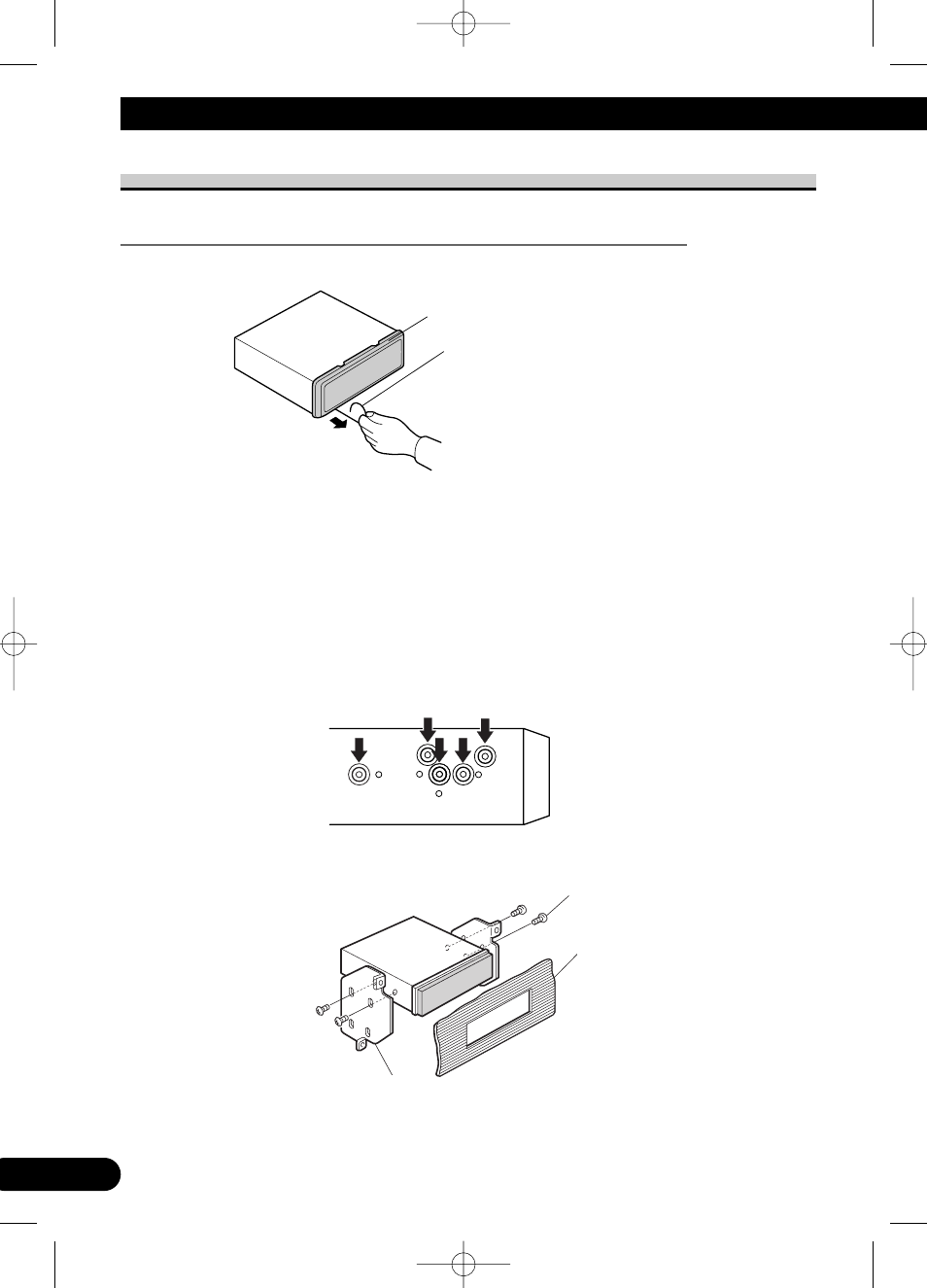

Montage DIN arrière
Installation en utilisant les trous de vis sur les côtés de l’appareil
1. Enlever le cadre. (Fig. 8)
Fig. 8
2. Fixation de l’appareil au support pour le montage de la radio
installée par le constructeur. (Fig. 9) (Fig. 10)
Choisir la position selon laquelle les orifices de vis du
support et ceux des vis de l’appareil principal sont alignés
(correspondent) et serrer les vis sur 2 endroits de chaque
côté. Utiliser l’une des vis de serrage (5
× 8 mm) ou les
ves à tête plate (5 × 9 mm), selon le forme des trous de vis
sur le support.
Fig. 9
Fig. 10
11
13
12
10
Cadre
Introduisez la tige de déblocage dans l’orifice
du fond du cadre et tirez pour enlever le cadre.
(Pour remettre le cadre en place, diriger le
côté avec la rainure vers le bas.)
Vis
Tableau de bord ou console
Support pour le montage de la radio
