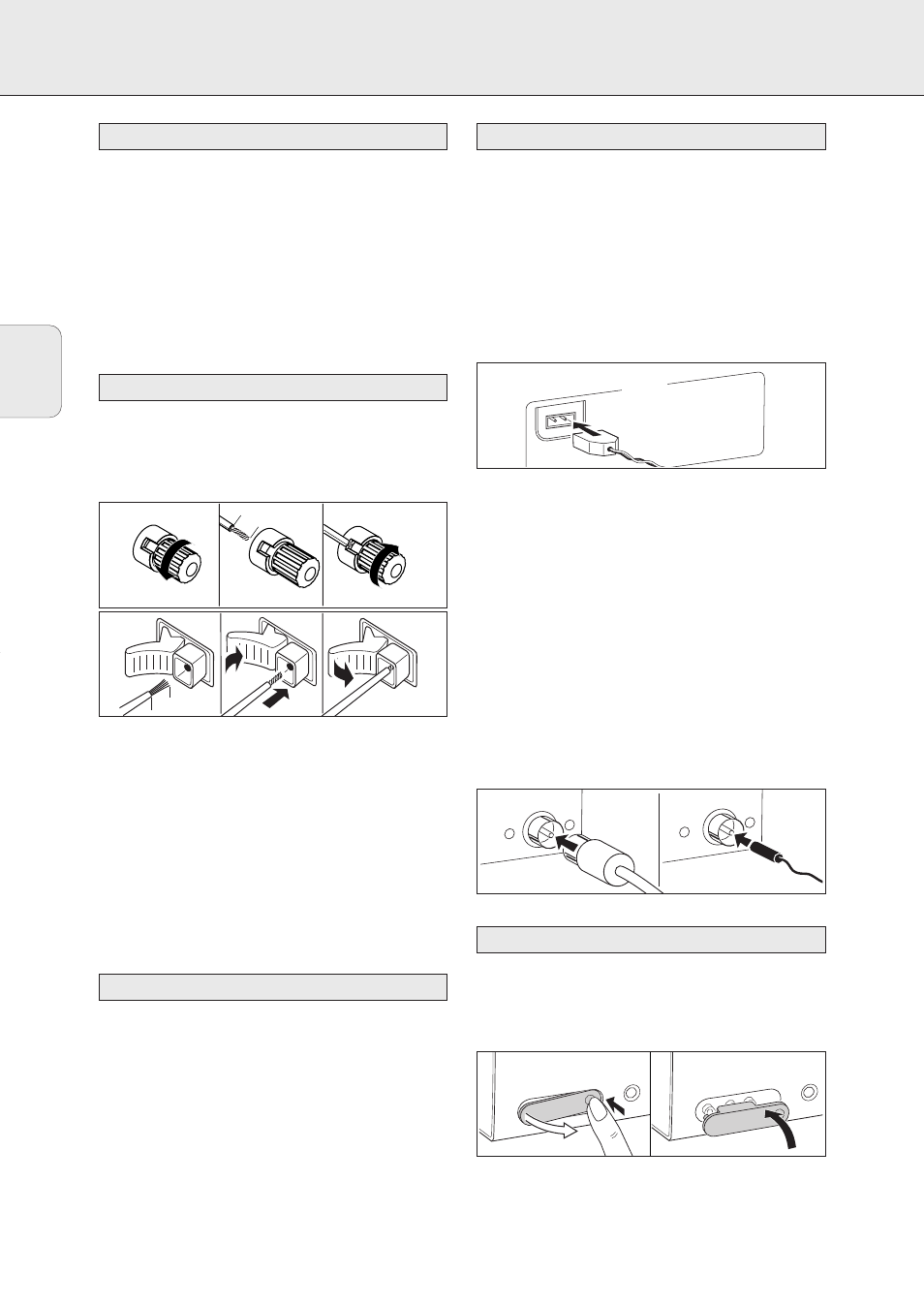

CONEXIONES
56
La placa tipo está situada en la parte posterior del
receptor.
1 Compruebe que la tensión indicada en la placa tipo
corresponde con el voltaje de la red local. De lo contrario,
consulte con su distribuidor u organización de servicio
2 Conecte el cable de alimentación al enchufe mural.
Para desconectar por completo el equipo de la red, retirar el
conector de la toma de red de la pared.
Algunas de las conexiones de los altavoces del receptor son
conexiones a tornillo y otras son conexiones de acoplamiento
con clic y palanca. Siga las instrucciones que se indican a
continuación.
1 Conecte siempre el cable de color (o marcado) al terminal
del mismo color y el cable negro (o sin marcar) al terminal
de color negro.
2 Conecte:
– El altavoz frontal izquierdo al terminal L (rojo y negro)
– El altavoz frontal derecho al terminal R (rojo y negro)
– El altavoz central a CENTER (azul y negro)
– El altavoz envolvente izquierdo a SURROUND L (gris y
negro)
– El altavoz envolvente derecho a SURROUND R (gris y
negro)
Puede utilizar su televisor Philips con CINEMA LINK como un
altavoz central. Para un televisor con una conexión tipo
«scart» (de alfileres) se necesita un cable adicional de audio
«cinch-to-scart». Para un televisor con conexiones «cinch» (de
clavijas) se necesitan cables «cinch» adicionales. Estos cables
deben conectarse al conector azul CENTER PRE-OUT en la
parte posterior. Mire el manual de instrucciones de su
televisor para utilizarlo como altavoz central.
Antena AM (MW)
La antena de cuadro suministrada es sólo para uso interior.
Coloque la antena tan lejos como sea posible del receptor, el
televisor, los cables, el reproductor DVD, el VCR y otras
fuentes de radiación.
1 Introduzca la clavija de la antena de cuadro en AM LOOP
como se muestra abajo.
2 Gire y mueva la antena para obtener la mejor recepción.
Antena FM
La antena alámbrica suministrada sólo puede utilizarse para
recibir emisoras cercanas. Para obtener una recepción mejor
le recomendamos que utilice un sistema de antena por cable
o una antena exterior.
1 Conecte la antena alámbrica suministrada al terminal
FM 75
Ω
como se indica a continuación.
2 Coloque la antena en diferentes posiciones hasta obtener
una recepción óptima.
• Si utiliza un sistema de antena por cable o una antena
exterior, conecte la clavija al terminal FM 75
Ω
en vez de la
antena alámbrica.
• Para quitar la tapa FRONT AV / GAME, presione su lado
derecho.
• Inserte la tapa desde abajo para cerrar el compartimento.
PHONES
FRON T AV / GA ME
PHONES
FRON T AV / G AME
Tapa FRONT AV / GAME (sólo con el FR 975)
FM 75
Ω
FM 75
Ω
AM LOOP
ANTENN
A
Conexiones de las antenas
El TV como altavoz central
8 m
m 1 2 3
1 2 3
7 mm
Conexiones de los altavoces
Alimentación
Espa
ñ
ol
