Four-wire digital interface – Polycom SpectraLink 6300 MCU User Manual
Page 28

Facility Preparation: SpectraLink 6000 System: SpectraLink 6300 MCU
PN: 1725-36121-001_J.doc
28
Four-wire digital interface

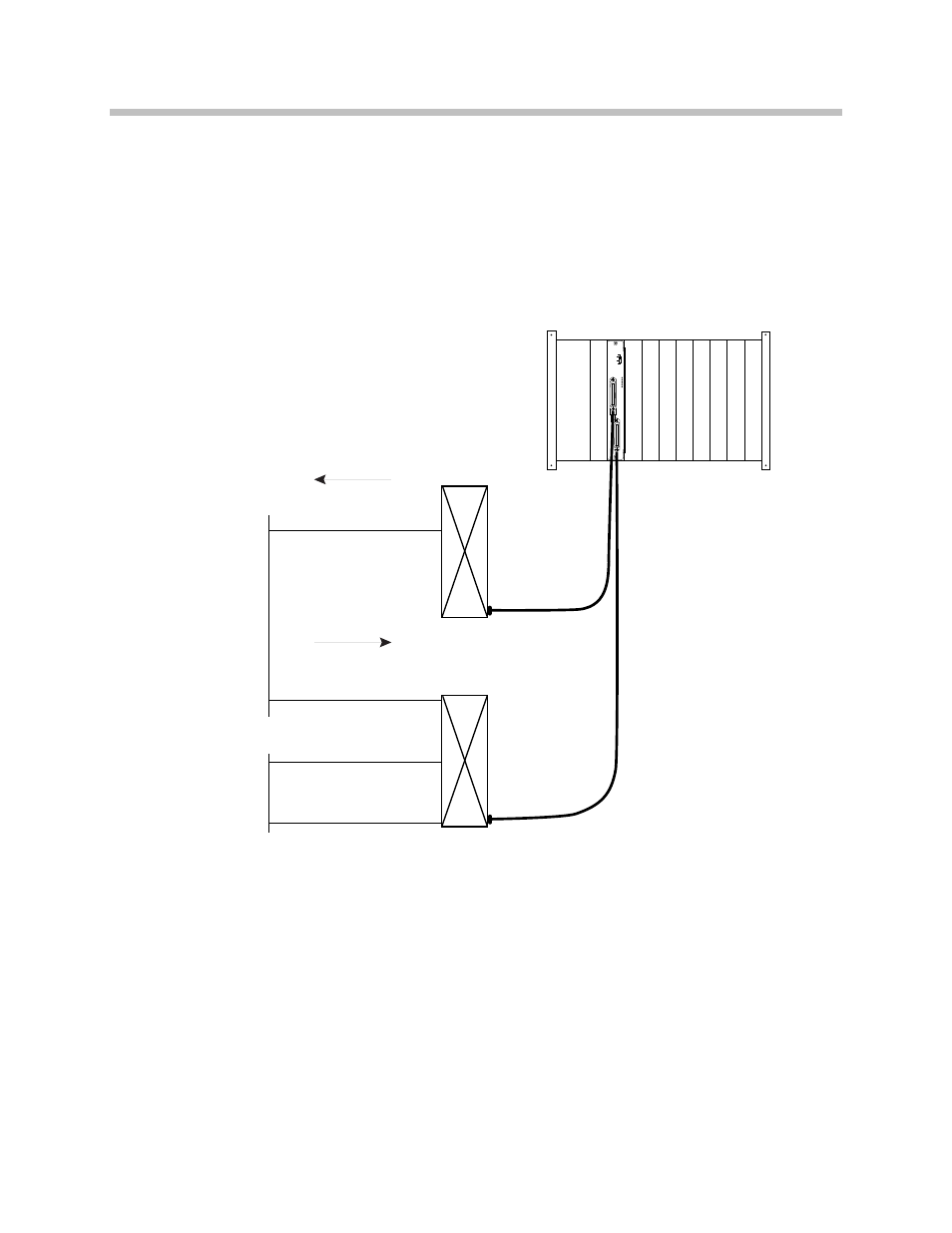

The wiring diagram below shows the connections required for a four-
wire interface (CPF316). Each Interface Module of this type requires
two backboards which will be wired as indicated.
A
B
Receive (RX)
To PBX
Telephone Ports
Pair 1-16
Transmit (TX)
From PBX
Telephone Ports
Pair 1-16
Power Pairs 18-19
Base Stn. 1-6
Data Pairs 20-25
Bast Stn.1-6
To
PBX
To
Base Stations
Pair 17 - Unused
1 2 3 4 5 6 7 8 9 10 11 12
Four-wire Digital Connection
