j Al usar un altavoz de subgraves de 70 W (2
Ω), conecte el mismo a los cables violeta y vio-
leta/negro de esta unidad. No conecte nada al
cable verde ni al verde/negro.
k No se utiliza.
l Altavoz de subgraves (4
Ω) × 2
Notas
! Con un sistema de 2 altavoces, no conecte
ningún otro aparato a las salidas de cable que
no estén conectadas a los altavoces.
! Cambie la configuración inicial de esta uni-
dad. Consulte SW CONTROL (ajuste de la sali-
da posterior y del altavoz de subgraves) en la
página 66.
La salida de graves de esta unidad es mo-
noaural.

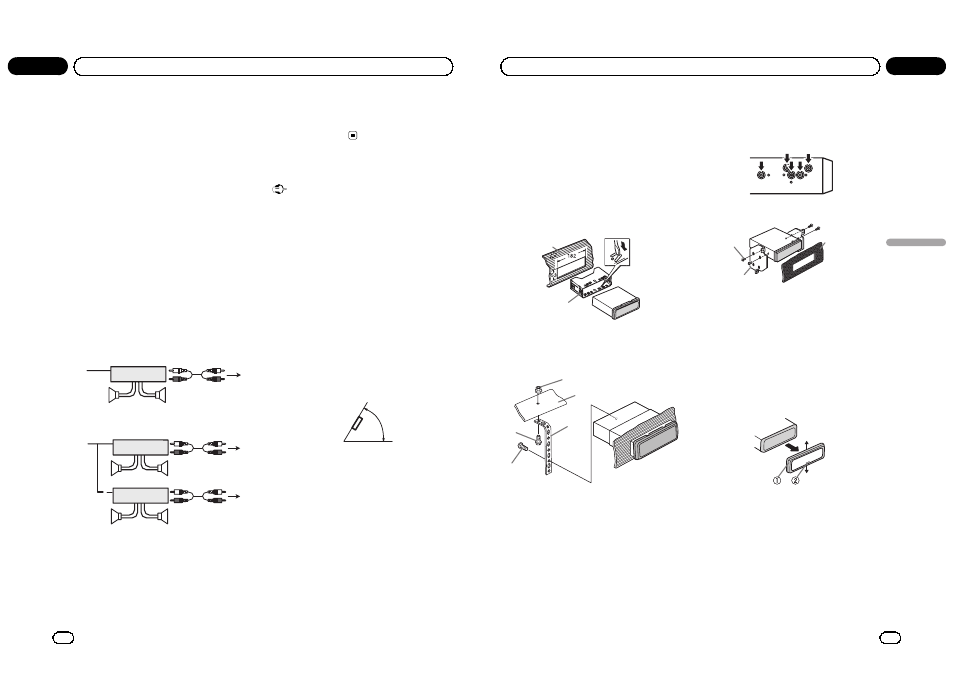

Amplificador de potencia (se
vende por separado)
Realice estas conexiones cuando utilice el am-
plificador opcional.




1 3
2
4
5 5
(DEH-3300UB)








1
1
3
2
4
5 5
3
2
6
7 7
(DEH-4300UB)
1 Control remoto del sistema
Conexión a cable azul/blanco.
2 Amplificador de potencia (se vende por sepa-
rado)
3 Conectar con cables RCA (se venden por se-
parado)
4 A la salida trasera o salida de subgraves
5 Altavoz trasero o altavoz de subgraves
6 Salida delantera
7 Altavoz delantero
Instalación
Importante
! Compruebe todas las conexiones y sistemas
antes de la instalación final.
! No utilice piezas no autorizadas, ya que pue-
den causar fallos de funcionamiento.
! Consulte a su distribuidor si para la instala-
ción es necesario taladrar orificios o hacer
otras modificaciones al vehículo.
! No instale esta unidad en un lugar donde:
— pueda interferir con el manejo del ve-
hículo.
— pueda lesionar a un pasajero como conse-
cuencia de un frenazo brusco.
! El láser semiconductor se dañará si se sobre-
calienta. Instale esta unidad alejada de zonas
que alcancen altas temperaturas, como cerca
de la salida del calefactor.
! Se logra un rendimiento óptimo si la unidad
se instala en un ángulo inferior a 60°.
60°
Montaje delantero/posterior DIN
Esta unidad puede instalarse correctamente
tanto si se realiza una instalación frontal o tra-
sera.
En la instalación, emplee piezas disponibles
en el mercado.
Es
70
Sección
03 Instalación
Montaje delantero DIN
1 Inserte el manguito de montaje en el
salpicadero.
Si realiza la instalación en un espacio poco
profundo, utilice el manguito de montaje su-
ministrado. Si hay suficiente espacio, utilice el
manguito de montaje que venía con el ve-
hículo.
2 Fije el manguito de montaje utilizando
un destornillador para doblar las pestañas
metálicas (90°) y colocarlas en su lugar.
1
2
1 Salpicadero
2 Manguito de montaje
3 Instale la unidad según la ilustración.
1
2
3
4
5
1 Tuerca
2 Muro cortafuego o soporte de metal
3 Correa metálica
4 Tornillo
5 Tornillo (M4 × 8)
# Asegúrese de que la unidad esté firmemente
instalada en su lugar. Una instalación inestable
puede causar saltos en el audio o un mal funcio-
namiento de la unidad.
Montaje trasero DIN
1 Determine la posición correcta, de
modo que los orificios del soporte y del la-
teral de la unidad coincidan.
2 Apriete los dos tornillos en cada lado.
1
2
3
1 Tornillo
2 Carcasa
3 Salpicadero o consola
! Utilice tornillos de cabeza redonda (5 mm
× 8 mm) o tornillos de cabeza embutida (5
mm × 9 mm), según los orificios roscados
del soporte.
Retirada de la unidad
1 Retire el anillo de guarnición.
1 Anillo de guarnición
2 Pestaña con muesca
! Libere el panel delantero para acceder más
fácilmente al anillo de guarnición.
! Al volver a colocar el anillo de guarnición,
oriente hacia abajo la pestaña con muesca.
2 Inserte en ambos lados de la unidad las
llaves de extracción provistas hasta que se
escuche un ligero chasquido.
Es
71
Sección
Español
03 Instalación
