68
Français
CY-PA4003U/PA2003U/PAD1003U 69
Français
CY-PA4003U/PA2003U/PAD1003U
Entretien

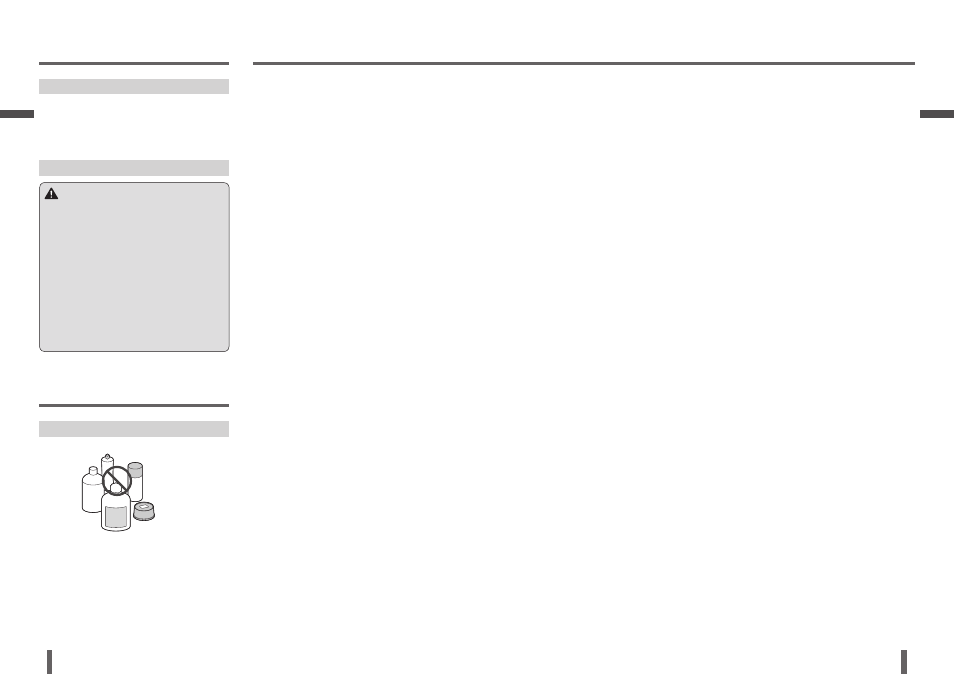

Mise en garde concernant le nettoyage
L’appareil est conçu et fabriqué pour n’exiger qu’un
minimum d’entretien. Utiliser un linge sec et doux pour
le nettoyage extérieur de routine. Ne jamais utiliser de
benzine, de diluant ou d’autres solvants.
Pesticide
Alcool
Diluant
Benzine
Cire
Spécifi cations
Alimentation :
12 V c.c. (11 V–16 V),
tension d’essai 14,4 V,
Masse négative
Consommation de courant : 32 A (à 64 W 4)
Impédance du haut-parleur : 4 
Puissance de sortie (puissance “EIA”) :
2-CH : 190 W
2 (20 Hz20 000 Hz, 1 %, 4 )
3-CH : 64 W 2190 W (20 Hz20 000 Hz, 1 %, 4 )
4-CH : 64 W 4 (20 Hz20 000 Hz, 1 %, 4 )
Puissance de sortie maximale :
2-CH : 220 W
2 (20 Hz20 000 Hz, 10 %)
3-CH : 85 W 2220 W (20 Hz20 000 Hz, 10 %)
4-CH : 85 W 4 (20 Hz20 000 Hz, 10 %)
Distorsion harmonique totale : 0,08 % (1 000 Hz, à 10 W)
Filtre passe-bas :
50 Hz 250 Hz
Filtre passe-haut : 50 Hz 250 Hz
Amplifi cation des graves : 0 dB 15 dB (fréquence
moyenne : 45 Hz)
Rapport signal/bruit : 90 dB (IHF, A)
Réponse en fréquence : 20 Hz 20 kHz
Sensibilité d’entrée : 0,2 V 6 V
Impédance d’entrée : plus de 46 k 
Dimensions (L HP) : 280 62333 mm
{11 1 / 16
2 1 / 2
13 1 / 8
}
Poids : 4,4 kg {9 lb 11 oz}
Dépannage
(suite)
Réparation de l’appareil
Si les suggestions indiquées dans les tableaux ne résolvent
pas le problème, nous recommandons d’apporter
l’appareil au centre de service Panasonic autorisé le
plus proche. L’appareil ne devrait être réparé que par un
technicien qualifi é.
Remplacement du fusible
Alimentation :
12 V c.c. (11 V–16 V),
tension d’essai 14,4 V,
Masse négative
Consommation de courant : 29 A (à 350 W 1)
Impédance du haut-parleur : 4 
Puissance de sortie (puissance “EIA”) :
1-CH (monaural) : 350 W
1 (10 Hz8 000 Hz, 1 %, 4 )
Puissance de sortie maximale :
1-CH (monaural) : 600 W
1 (10 Hz8 000 Hz, 10 %)
Distorsion harmonique totale : 0,2 % (1 000 Hz, à 10 W)
Filtre passe-bas :
50 Hz 250 Hz
Amplifi cation des graves : 0 dB 15 dB (fréquence
moyenne : 45 Hz)
Filtre subsonique : 20 Hz, 3 dB, 12 dB/oct
Rapport signal/bruit : 90 dB (IHF, A)
Réponse en fréquence : 10 Hz 8 kHz
Sensibilité d’entrée (pré.) : 0,2 V 6 V
Impédance d’entrée : plus de 22 k 
Dimensions (L HP) : 280 62303 mm
{11 1 /
16
2 1 /
2
11 15 /
16
}
Poids : 4,0 kg {8 lb 13 oz}
Alimentation :
12 V c.c. (11 V–16 V),
tension d’essai 14,4 V,
Masse négative
Consommation de courant : 44 A (à 200 W 2)
Impédance du haut-parleur : 4 
Puissance de sortie (puissance “EIA”) :
1-CH (monaural) : 480 W
1 (20 Hz20 000 Hz, 1 %, 4 )
2-CH (stéréo) : 200 W 2 (20 Hz20 000 Hz, 1 %, 4 )
Puissance de sortie maximale :
1-CH (monaural) : 550 W
1 (20 Hz20 000 Hz, 10 %)
2-CH (stéréo) : 260 W 2 (20 Hz20 000 Hz, 10 %)
Distorsion harmonique totale : 0,08 % (1 000 Hz, à 10 W)
Filtre passe-bas :
50 Hz 250 Hz
Filtre passe-haut : 50 Hz 250 Hz
Amplifi cation des graves : 0 dB 15 dB (fréquence
moyenne : 45 Hz)
Rapport signal/bruit : 90 dB (IHF, A)
Réponse en fréquence : 20 Hz 20 kHz
Sensibilité d’entrée : 0,2 V 6 V
Impédance d’entrée : plus de 43 k 
Dimensions (L HP) : 280 62333 mm
{11 1 / 16
2 1 / 2
13 1 / 8
}
Poids : 4,5 kg {9 lb 15 oz}
Remarque :
 Les spécifi cations et la conception sont sujettes à
modifi cation sans préavis en raison d’améliorations.
 Certaines fi gures et illustrations du présent manuel
peuvent être différentes de votre appareil.
Remarque :
 Les spécifi cations et la conception sont sujettes à
modifi cation sans préavis en raison d’améliorations.
 Certaines fi gures et illustrations du présent manuel
peuvent être différentes de votre appareil.
Remarque :
 Les spécifi cations et la conception sont sujettes à
modifi cation sans préavis en raison d’améliorations.
 Certaines fi gures et illustrations du présent manuel
peuvent être différentes de votre appareil.
Avertissement
Utiliser des fusibles de même capacité.
CY-PA4003U : 35 A
2
CY-PA2003U : 25 A 3
CY-PAD1003U : 25 A 3
Lors du remplacement d’un fusible qui a brûlé,
remplacer aussi les autres fusibles en même temps.
Dans certains cas, les fusibles peuvent se détériorer
sans brûler. L’utilisation de fusibles différents ou de
fusibles de capacité supérieure, ou le branchement de
l’appareil directement sans fusible, pourrait causer un
feu ou endommager l’appareil.
Si le fusible de rechange brûle, communiquer avec
le centre de service Panasonic le plus proche.
