Câblage

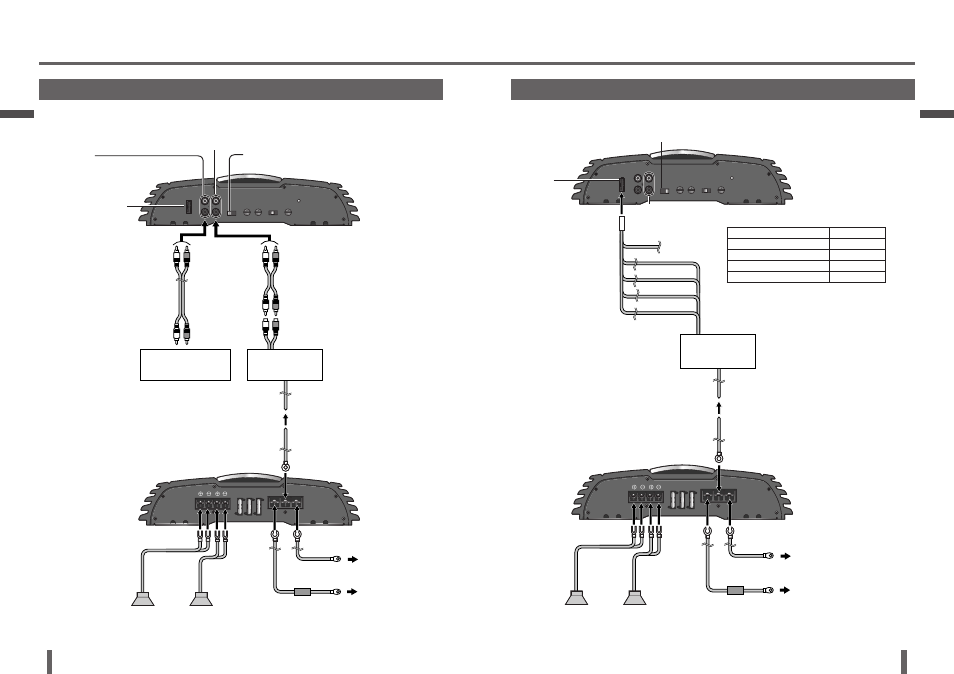

Connexions de haut-parleur avec câble RCA
Exemple : Connexion des haut-parleurs 2 canaux
Appareil principal
Amplifi cateur de
puissance
PRE-OUT
Gauche (min. 2
) Droite (min. 2 )
Fil de batterie (jaune)
À la batterie du véhicule,
continu
12 V c.c.
Fil de commande d’amplifi cateur externe
(Bleu rayé blanc)
Au fi l d’alimentation de commande
d’amplifi cateur externe de l’appareil
principal.
Fil de masse (noir)
À une partie métallique
dénudée et propre du
châssis du véhicule.
SPEAKERS INPUT
Inutilisé.
OUTPUT
Pour la connexion d’un
autre amplifi cateur de
puissance :
INPUT
Câble RCA
(en option)
L (blanc)
L (blanc)
L (blanc)
R (rouge)
Câble RCA
(en option)
R (rouge)
R (rouge)
Sortie haut-parleur
Connexions du haut-parleur avec les connecteurs SPEAKERS INPUT
Exemple : Connexion des haut-parleurs 2 canaux
INPUT
(Inutilisé.)
Appareil principal
Fil de batterie (jaune)
À la batterie du véhicule,
continu
12 V c.c.
Fil de masse (noir)
À une partie métallique dénudée et
propre du châssis du véhicule.
Fil de commande d’amplifi cateur externe
(Bleu rayé blanc)
Au fi l d’alimentation de commande d’amplifi cateur
externe de l’appareil principal.
Gauche (min. 2
)
Droite (min. 2
)
SPEAKERS
INPUT
Sortie haut-parleur
Sortie haut-parleur
Connecteur d’entrée de
haut-parleur
Couleur du fi l de haut-parleur Canal
Blanc
Gauche (
)
Blanc rayé noir
Gauche (
)
Gris
Droite (
)
Gris rayé noir
Droite (
)
Fil de masse
INPUT SELECT
SPEAKERS
Remarque concernant le fi l de masse du
connecteur d’entrée de haut-parleur :
Connecter à la mise à la terre de l’appareil
principal.
Éviter de court-circuiter la sortie de
haut-parleur et la mise à la masse. Cela
endommagerait l’appareil.
INPUT SELECT
LINE
