56
Français
CY-PA4003U/PA2003U/PAD1003U 57
Français
CY-PA4003U/PA2003U/PAD1003U

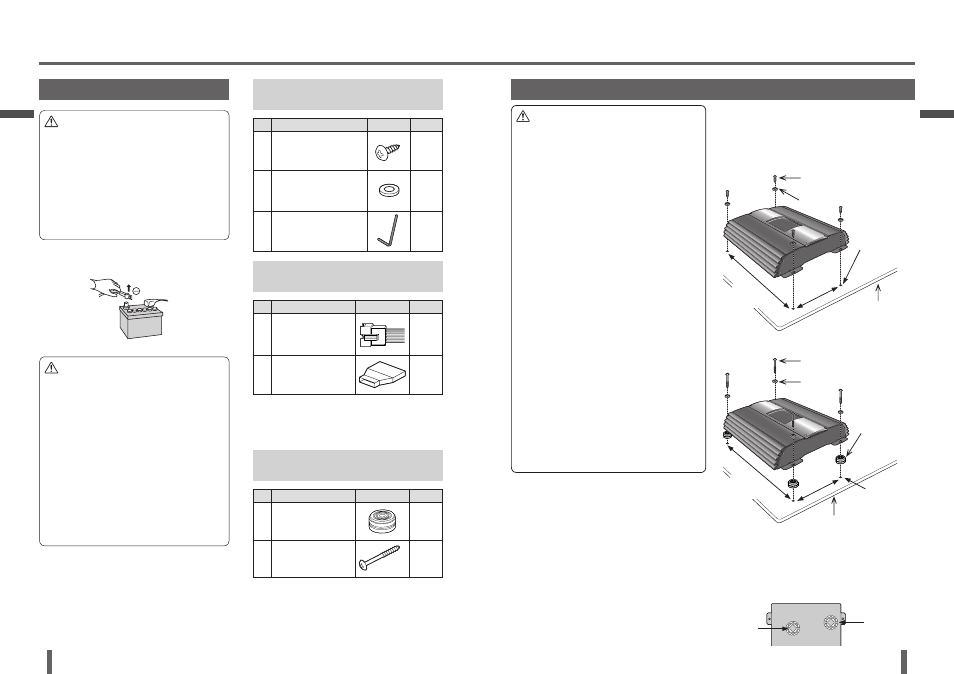

Installation
Préparation
Mise en garde
 Prière de respecter les lois et réglementations de
la province ou du pays pour l’installation de
l’appareil.
 Il est fortement recommandé de porter des gants
pour le travail d’installation afi n d’éviter les
blessures.
 Il faut saisir cet appareil fermement par les deux
côtés pour le déplacer.
Comme cet appareil est très lourd, il risque d’être
échappé et de causer un accident ou une blessure.
 Débrancher le fi l de la borne négative () de la batterie
(voir la mise en garde ci-dessous).
Mise en garde
 Si le véhicule est équipé d’un coussin de
sécurité gonfl able et/ou de systèmes antivol, des
procédures spéciales peuvent s’imposer pour la
connexion et la déconnexion de la batterie pour
installer cet appareil.
 Avant d’entreprendre l’installation de ce
composant électronique, communiquer avec le
concessionnaire automobile ou avec le fabricant
pour déterminer la procédure requise, et suivre
strictement ses instructions.
 LA NON-OBSERVATION DE CETTE PROCÉDURE
PEUT ENTRAÎNER LE DÉPLOIEMENT
INVOLONTAIRE DES COUSSINS GONFLABLES OU
L’ACTIVATION DU SYSTÈME ANTIVOL, CE QUI
CAUSERAIT DES DOMMAGES AU VÉHICULE ET
DES BLESSURES.
Quincaillerie d’installation
(Pour l’installation)
N o Pièce Schéma Qté
 Vis autotaraudeuse
(5 mm
20 mm)
4
 Rondelle plate
(5 mm
)
4
 Clé hexagonale 1
Quincaillerie d’installation
(Pour le câblage)
Remarque :
 Pour l’alimentation, il faut utiliser le câble
d’alimentation spécialisé (en option) pour système
audio-vidéo Panasonic pour véhicule.
 Pour l’installation, utiliser uniquement les vis fournies.
En cas de pièces manquantes, s’informer auprès du
détaillant Panasonic.
N o Pièce Schéma Qté
 Connecteur d’entrée de
haut-parleur 2 
 Chapeau de borne
pour éviter les courts-
circuits 2
 CY-PA4003U : 2 (1 pour haut-parleur avant, 1 pour
haut-parleur arrière)
CY-PA2003U, CY-PAD1003U : 1 (pour haut-parleur
gauche/droit)
Montage de l’appareil
Mise en garde
 Ne jamais monter l’appareil aux endroits suivants afi n
d’éviter les dommages dus à une surchauffe.
• Près de la bouche de chaleur.
•
À des endroits comme le tableau de bord ou la plage
arrière où il pourrait être directement exposé au soleil.
 Ne pas monter l’appareil près de la porte, où il risque
d’être exposé à la pluie.
 On court le risque de gêner le montage ou de causer
des dommages en perçant le réservoir d’essence, un
faisceau de câblage ou un autre composant.
 Maintenir une distance sécuritaire entre l’appareil et
les autres appareils électroniques.
 Si cet appareil est constamment utilisé à un volume
élevé, le dessus de l’appareil deviendra très chaud. Ne
pas le toucher, ni rien placer dessus.
 En cas de court-circuit, comme par exemple sur
la borne de sortie du haut-parleur, le dispositif de
protection contre la surcharge s’activera. Ce dispositif
protège l’amplifi cateur de puissance contre les
dommages additionnels en cas de court-circuit.
L’appareil cessera de fonctionner pendant un
moment. Dans ce cas, vérifi er la cause du court-
circuit et, si le problème est réglé, l’appareil reprendra
son fonctionnement normal.
 Comme la puissance de sortie de l’amplifi cateur est
très élevée, celui-ci devrait être installé dans le coffre
du véhicule.
 Ne pas installer cet appareil sous un tapis, sans quoi il
risque de tomber en panne à cause d’une dissipation
de chaleur insuffi sante.
 Utiliser l’entretoise fournie pour installer l’appareil,
de sorte que le ventilateur et l’orifi ce d’aération ne
soient pas recouverts du côté de la base de
l’appareil.
Si le ventilateur et l’orifi ce d’aération sont recouverts
du côté de la base de l’appareil, ce dernier deviendra
très chaud et risquera de mal fonctionner.
Avant de monter l’appareil
1 Faire les connexions prévues.
2 Confi rmer le bon fonctionnement de l’appareil.
Confi rmer la bonne connexion et la confi guration, et
vérifi er que les fusibles n’ont pas brûlé.
3 Confi rmer après l’installation de l’appareil que ce
dernier ne gêne pas l’accès aux roues de secours, au
cric, aux outils, etc.
Installer l’appareil sur une partie
métallique du véhicule
Comme la puissance de sortie de l’amplifi cateur est très
élevée, celui-ci devrait être installé dans le coffre du véhicule.
Quincaillerie
d’installation (Pour l’installation)
N o Pièce Schéma Qté
 Entretoise 4
 Vis autotaraudeuse
(5 mm
40 mm)
4
 Vis autotaraudeuse
(5
mm 20 mm)
 Rondelle plate (5 mm )
Percer quatre trous
3,5 mm

Panneau métallique
(épaisseur : plus de
15 mm {
5 / 8
})
321 mm
{12
11 /
16
}
178 mm
{7
1 /
16
}
 Vis autotaraudeuse
(5
mm 40 mm)
 Rondelle plate (5 mm )
Percer quatre trous
3,5 mm

Panneau métallique
(épaisseur : plus de 15 mm {
5 / 8
})
291 mm
{11
1 / 2
}
178 mm
{7
1 / 16
}
 Entretoise
Remarque :
 Pour installer l’appareil sans utiliser l’entretoise fournie,
percer des trous dans le panneau métallique,etc., de
sorte que le ventilateur et les orifi ces d’aération ne
soient pas recouverts du côté de la base de l’appareil.
Surface inférieure du CY-PAD1003U :
Ventilateur
Orifi ce d’aération
