MAINTENANCE

D-3

D-3

IDEALARC CV-400

Retur

n to Section TOC

Retur

n to Section TOC

Retur

n to Section TOC

Retur

n to Section TOC

Retur

n to Master TOC

Retur

n to Master TOC

Retur

n to Master TOC

Retur

n to Master TOC

9

10

11

8

7

6

5

1

2

3

4

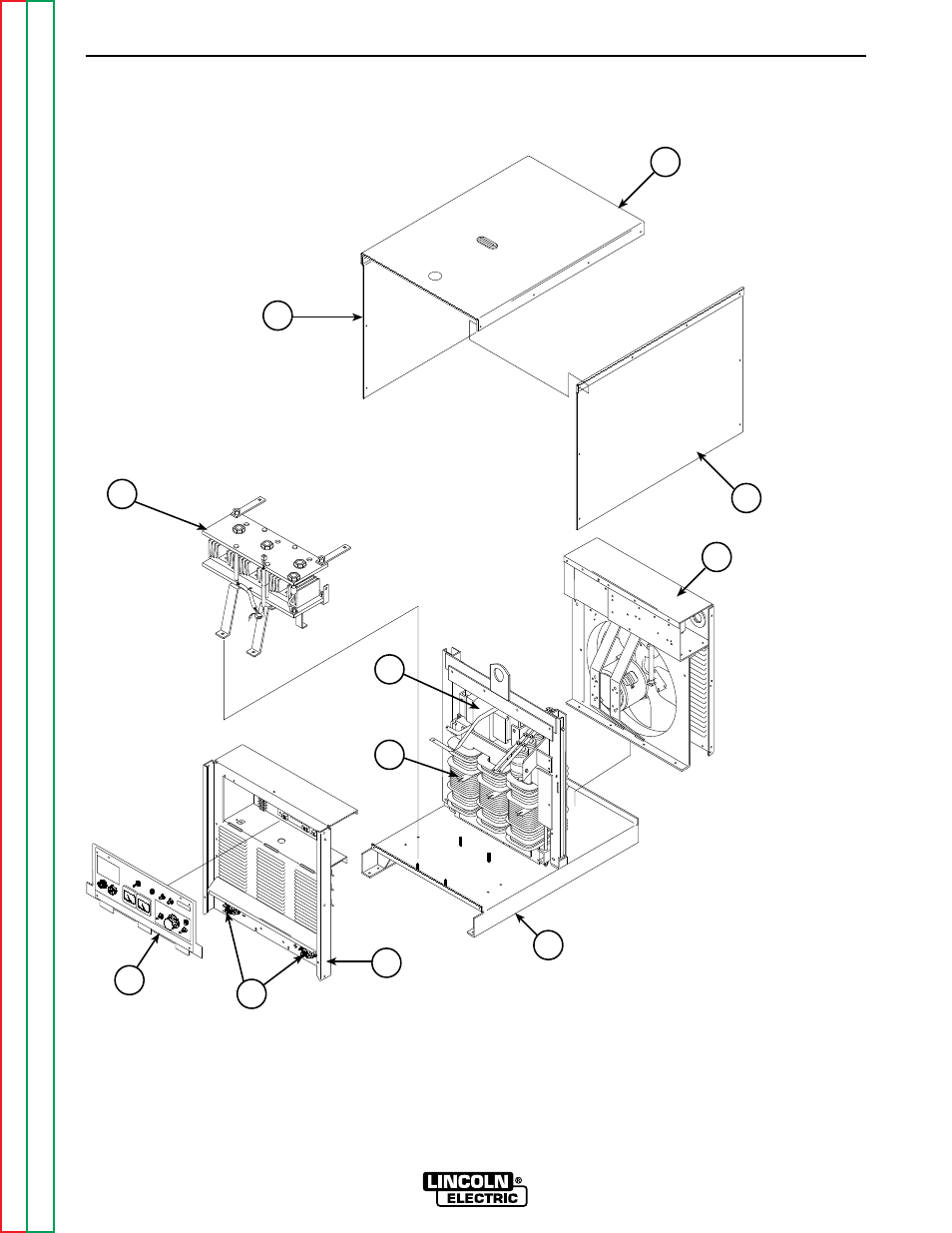

FIGURE D.1

Major Component Locations

1. BASE
2. CASE FRONT
3. OUTPUT TERMINALS
4. CONTROL PANEL
5. MAIN TRANSFORMER
6. CHOKE
7. SCR/DIODE BRIDGE
8. LEFT CASE SIDE
9. CASE TOP

10. RIGHT CASE SIDE
11. CASE BACK WITH

FAN MOTOR ASSEMBLY
