38
Italiano
Installazione
6. Preparate il filo REM ad innesco per poterlo collegare all’amplificatore, spelando via 1/2 pollice di isolante
dall’estremità del filo. Inserite il filo spelato dentro il terminale REM e stringete la vite di arresto per fissare
il cavo. Collegate l’altra estremità del filo REM ad una fonte positiva commutata a 12 volt. La tensione
commutata proviene generalmente dall’autoantenna o dal cavo accessorio dell’unità di fonte. Se
quest’ultima non avesse tali uscite disponibili, la soluzione raccommandabile consiste nel cablare un
commutatore meccanico in linea con una fonte da 12 volt per attivare l’amplificatore.
7. Montate l’amplificatore saldamente al veicolo o all’apposita struttura di supporto. Assicuratevi di non
montare l’amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di
allentarsi e di fuoriuscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi
improvvisamente.
8. Collegate il segnale di fonte all’amplificatore inserendo i cavi RCA/ingressi ad alto livello negli spinotti
d’ingresso ubicati sull’amplificatore stesso.
9. Collegate gli altoparlanti. Spelate i fili degli altoparlanti di 1,27 cm e inseriteli nel terminale degli
altoparlanti, stringendo la vite di arresto per fissarli. Assicuratevi di mantenere la corretta polarità per gli
altoparlanti. NON collegate a massa nessudei cavi dell’amplificatore in quanto ciò potrebbe dar luogo ad
un funzionamento instabile.
10 Eseguite un controllo finale dell’intero cablaggio del sistema per assicurarvi che tutti i collegamenti siano
corretti. Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di
collegamenti allentati che potrebbero dar luogo a problemi.

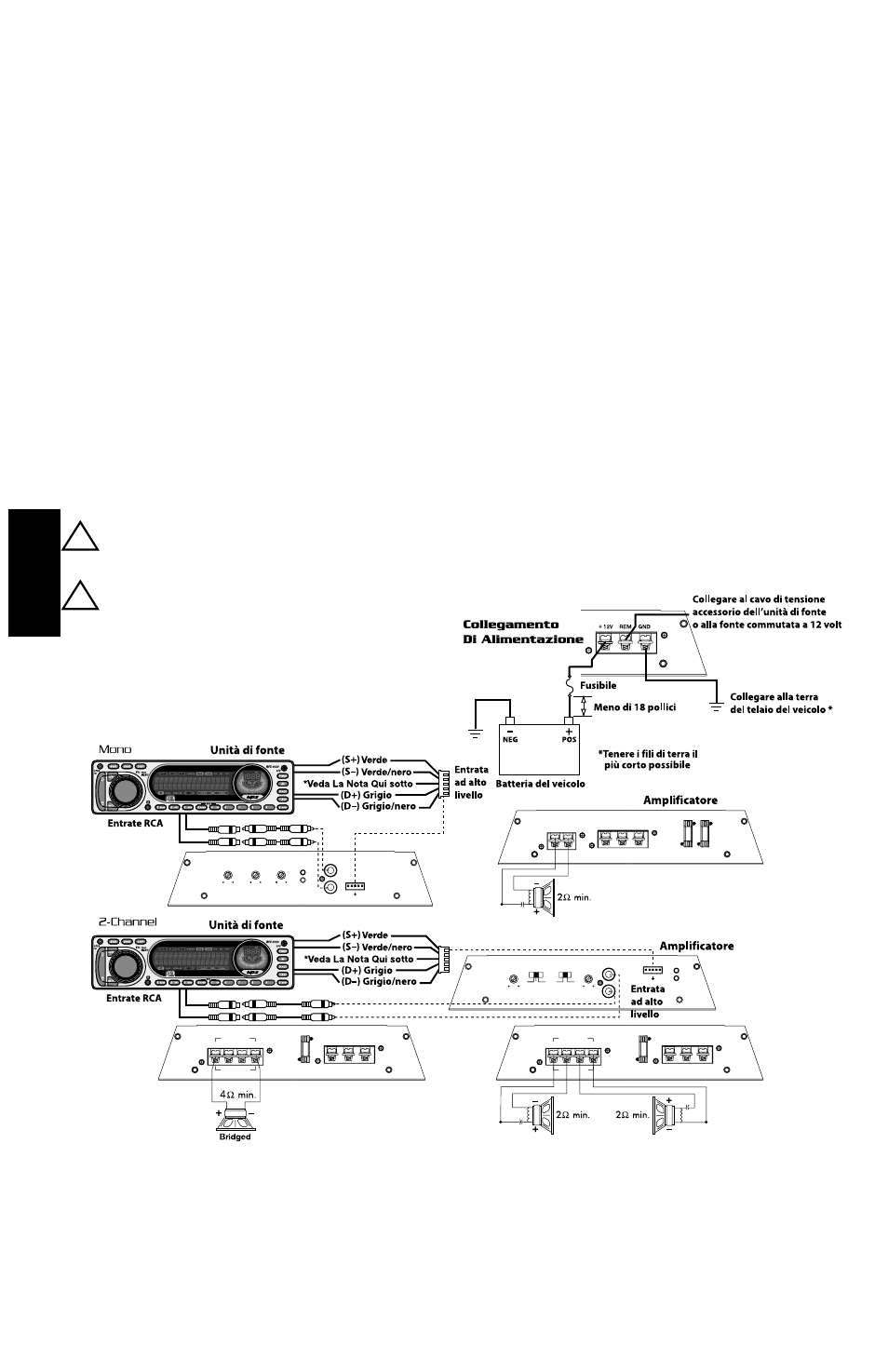

NOTA: Seguite i diagrammi per ottenere la corretta polarità di segnale.
ATTENZIONE: Questi amplificatori non sono raccommandabili per carichi
d’impedenza al di sotto di 2
Ω stereo e/o 4Ω in parallelo (mono).
!
SPEAKER 12V
15A 15A
REM GND
FUSE
+
+
-
JUICE
BOOST X-OVER GAIN PROTECT
INPUT
POWER
L
L
R
HI INPUT
MIN MAX 40 250 0dB 12dB
+ - R + -
JUICE
BOOST
INPUT PROTECT
POWER
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dB HIGH LOW
L
HI INPUT
+ - R + -
L
25A
FUSE
12V REM GND + SPEAKERS
+ - R + -
BRIDGED + -
L
25A
FUSE
12V REM GND + SPEAKERS
+ - R + -
BRIDGED + -
ATTENZIONE: Usate solamente una
configurazione per
l’ingresso. L’uso di entrambi
gli ingressi RCA e gli
ingressi ad alto livello darà
luogo ad un’operazione
indesiderabile.
!
*NOTA:quando si utilizzano ingressi ad alto livello, se si sente il rumore del motore collegare il
cavo nero al punto di massa del telaio. Se il rumore è ancora presente, rivolgersi al
rivenditore più vicino o al servizio di assistenza Lightning Audio.
