Installation
UTILISATION DE FILTRES PASSIFS
Un filtre passif est un circuit utilisant des condensateurs ou bobines qui est placé sur les fils du haut-parleur,
entre l’ampli et le haut-parleur. Le filtre délègue une gamme de fréquences spécifique au haut-parleur afin
d’assurer une performance optimale de l’ampli. Un filtre passif peut accomplir une des trois fonctions
suivantes : passe-haut (condensateurs), passe-bas (inducteurs ou bobines) et passe-bande (combinaison de
condensateur et de bobine).
Les filtres passifs les plus fréquemment utilisés sont les filtres de 6dB/octave. Ils sont faciles à fabriquer et
nécessitent un composant par filtre. Placé en série avec le circuit, ce type de filtre réduit la puissance du haut-
parleur de 6dB/octave au-dessus et au-dessous du point de fréquence, selon qu’il s’agit d’un filtre passe-
haut ou passe-bas. Des systèmes plus complexes (12dB/octave ou 18dB/octave) peuvent causer des
problèmes d’impédance s’ils ne sont pas conçus par des professionnels.
La précision des filtres passifs dépend directement de l’impédance du haut-parleur et de la valeur du
composant. Si des composants de filtre passif sont utilisés dans des systèmes à plusieurs haut-parleurs, il
faut tenir compte de l’effet du filtre passif sur l’impédance globale ainsi que de l’impédance du haut-parleur
pour déterminer les charges de l’ampli.
MISE EN GARDE : les amplificateurs Lightning Audio ne sont pas recommandés
pour des charges d’impédance inférieures à 2
Ω stéréo ou 4Ω
pontées (mono).
80 4.1mH 1000µF 8.2mH 500µF 16mH 250µF
100 3.1mH 800µF 6.2mH 400µF 12mH 200µF
130 2.4mH 600µF 4.7mH 300µF 10mH 150µF
200 1.6mH 400µF 3.3mH 200µF 6.8mH 100µF
260 1.2mH 300µF 2.4mH 150µF 4.7mH 75µF
400 .8mH 200µF 1.6mH 100µF 3.3mH 50µF
600 .5mH 136µF 1.0mH 68µF 2.0mH 33µF
800 .41mH 100µF .82mH 50µF 1.6mH 26µF
1000 .31mH 78µF .62mH 39µF 1.2mH 20µF
1200 .25mH 66µF .51mH 33µF 1.0mH 16µF
1800 .16mH 44µF .33mH 22µF .68mH 10µF
4000 .08mH 20µF .16mH 10µF .33mH 5µF
6000 51mH 14µF .10mH 6.8µF .20mH 3.3µF
9000 34mH 9.5µF 68mH 4.7µF .15mH 2.2µF
12000 25mH 6.6µF 51mH 3.3µF 100mH 1.6µF
Freq.
Hertz
Impédance de haut-parleur
2 OHMS 8 OHMS 4 OHMS
L L L C C C

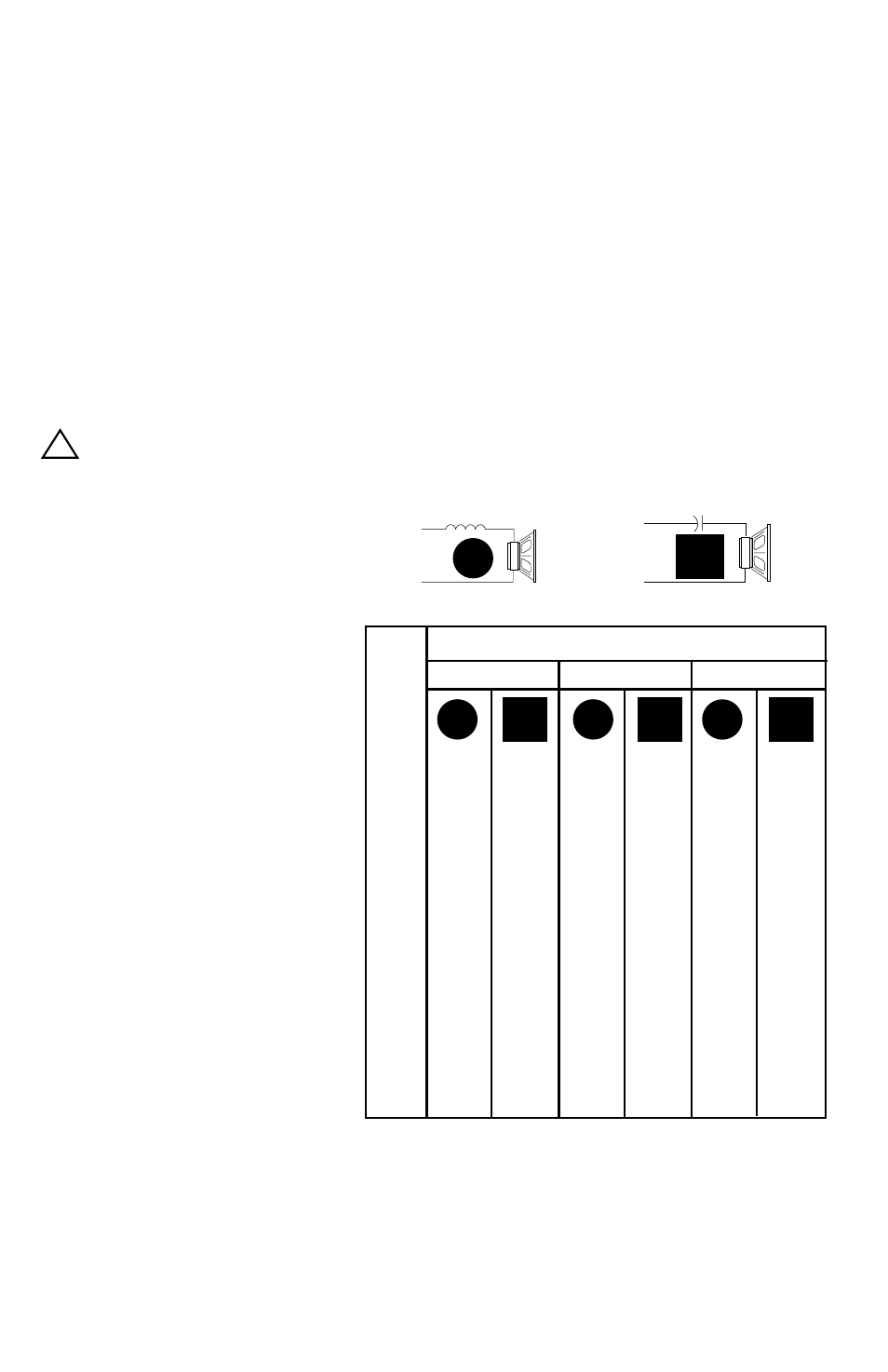

Passe-bas 6dB/octave Passe-haut 6dB/octave
L C
L = passe-bas (inducteur)
C = passe-haut (condensateur)
Pour de plus amples informations,
communiquez avec votre
distributeur agréé Lightning Audio.
!
