Einbau
6. Das Fernbedienungsanschaltkabel zur Befestigung am Verstärker durch Abziehen von 13 mm der
Isolation am Kabelende vorbereiten. Das freigelegte Kabel in den Fernbedienungspol einführen und die
Befestigungsschraube anziehen. Das andere Ende des Fernbedienungskabels an eine geschaltete
positive 12-Volt Quelle anschließen. Die geschaltete Spannung wird normalerweise vom Autoantennen-
oder Zubehörkabel des Source-Geräts geholt. Sollte das Souce-Gerät derartige Ausgänge nicht haben,
wird empfohlen, stattdessen einen mechanischen Schalter in das Kabel zu einer 12-Volt Quelle
einzubauen, um den Verstärker zu aktivieren.
7. Den Verstärker gut am Fahrzeug oder Verstärkergestell befestigen. Darauf achten, dass der Verstärker
nicht an Papp- oder Plastikpanelen befestigt wird. Dies kann dazu führen, dass die Schrauben sich durch
Straßenvibrationen oder plötzliches Anhalten aus den Panelen lösen.
8. Das Source-Signal am Verstärker durch Einstöpseln der RCA- oder Hochpegelkabel in die
Eingangsbuchsen des Verstärkers anschließen.
9. Die Lautsprecher anschließen. Von den Enden der Lautsprecherkabel 13 mm Isolation abziehen, dann die
Kabel in das Lautsprecheranschlussstück einführen und die Befestigungsschraube fest anziehen. Die
Lautsprecherkabel NICHT über das Fahrgestell erden, da dies zu unstabilem Betrieb führen kann.
10. Eine abschließende Prüfung des gesamten Kabelsystems durchführen, um zu gewährleisten, dass alle
Verbindungen akkurat sind. Alle Strom- und Erdungsverbindungen auf durchgeriebene Kabel und lose
Verbindungen prüfen, die Probleme verursachen könnten.

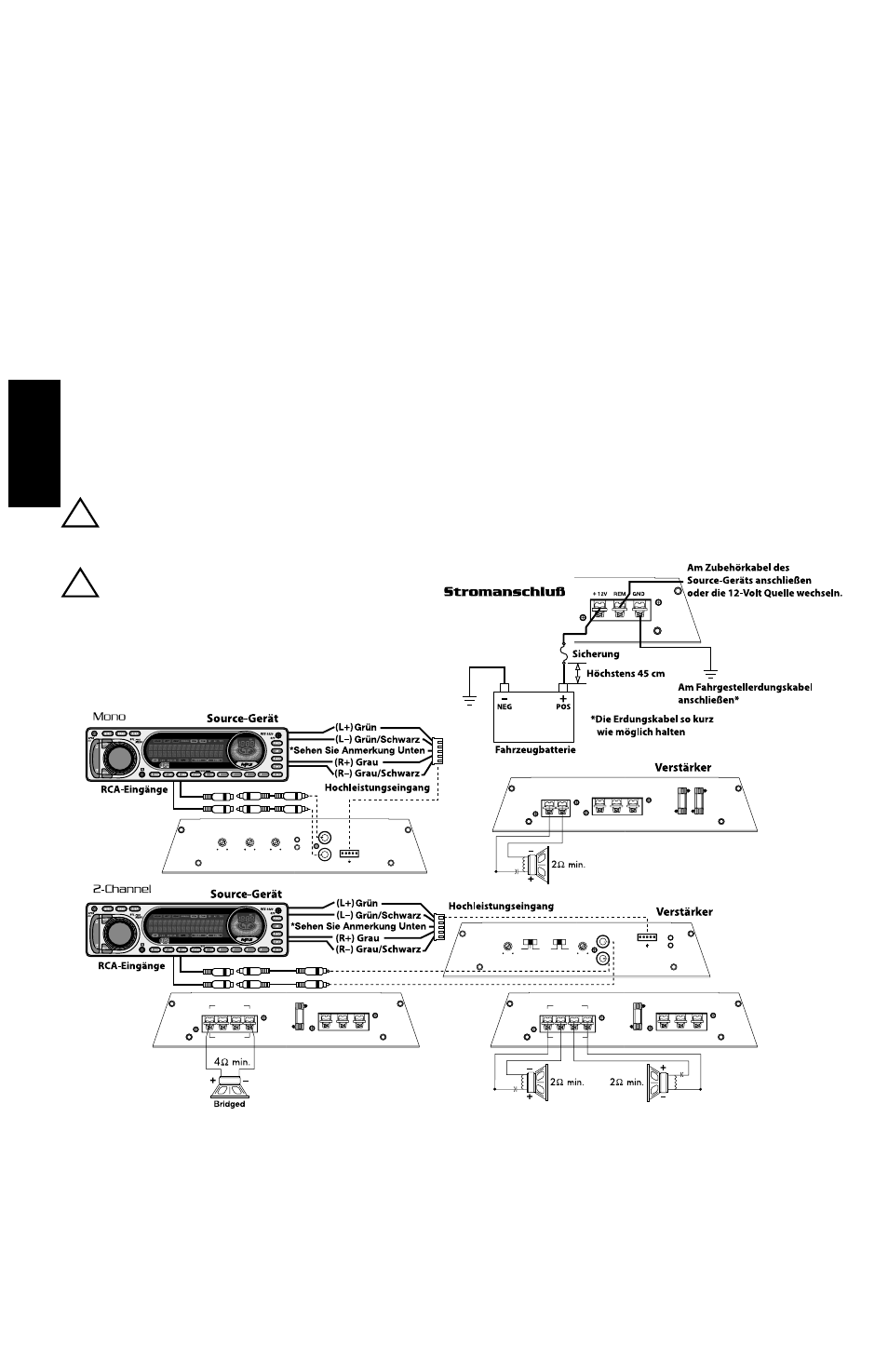

HINWEIS: Beachten Sie die Diagramme zur ordnungsgemäßen Signalpolarität.
VORSICHT: Diese Verstärker werden nicht für Impedanzbelastungen unter 2
Ω
stereo bzw. 4
Ω überbrückt (mono) empfohlen.
!
SPEAKER 12V
15A 15A
REM GND
FUSE
+
+
-
JUICE BOOST X-OVER GAIN PROTECT
INPUT
POWER
L
L
R
HI INPUT
MIN MAX 40 250 0dB 12dB
+ - R + -
JUICE
BOOST
INPUT PROTECT
POWER
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dB HIGH LOW
L
HI INPUT
+ - R + -
L
25A
FUSE
12V REM GND + SPEAKERS
+ - R + -
BRIDGED + -
L
25A
FUSE
12V REM GND + SPEAKERS
+ - R + -
BRIDGED + -
VORSICHT: Nur eine
Eingangskonfiguration
verwenden. Gleichzeitige
Verwendung der RCA-
und Hochpegeleingänge
verursacht
unerwünschten Betrieb.
!
*HINWEIS: Falls Motorengeräusche bei der Verwendung von Hochpegeleingängen hörbar sind, das
schwarze Kabel an der Fahrgestellserdung anschließen. Sind die Geräusche weiterhin
vorhanden, kontaktieren Sie bitte Ihren örtlichen Vertragshändler oder den Kundendienst von
Lightning Audio.
