11
Consignes de sécurité
Particularités Techniques
Le symbole accompagnant le mot « AVERTISSEMENT » signale à
l'utilisateur la présence d’instructions importantes. Le non-respect de
ces instructions causera des blessures graves ou la mort.
Le symbole accompagnant l’expression « MISE EN GARDE » signale
à l'utilisateur la présence d’instructions importantes. Le non-respect
de ces instructions peut causer des blessures ou endommager
l’appareil.
MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil,
veuillez lire et suivre les instructions du manuel. Notre but est
que ce système vous donne du plaisir et non des maux de
tête.
MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-
même, confiez la tâche à un technicien qualifié.
MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative
(-) de la batterie pour éviter tout risque de blessures,
d’incendie ou de dommages à l'appareil.
!
!
!
SPEAKER 12V
15A 15A
REM GND
FUSE
+
+
-
JUICE
BOOST X-OVER GAIN PROTECT
INPUT
POWER
L
L
R
HI INPUT
MIN MAX 40 250 0dB 12dB
+ - R + -
JUICE
BOOST
INPUT PROTECT
POWER
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dB HIGH LOW
L
HI INPUT
+ - R + -
L
25A
FUSE
12V REM GND + SPEAKERS
+ - R + -
BRIDGED + -
FF250.1 FF150.2

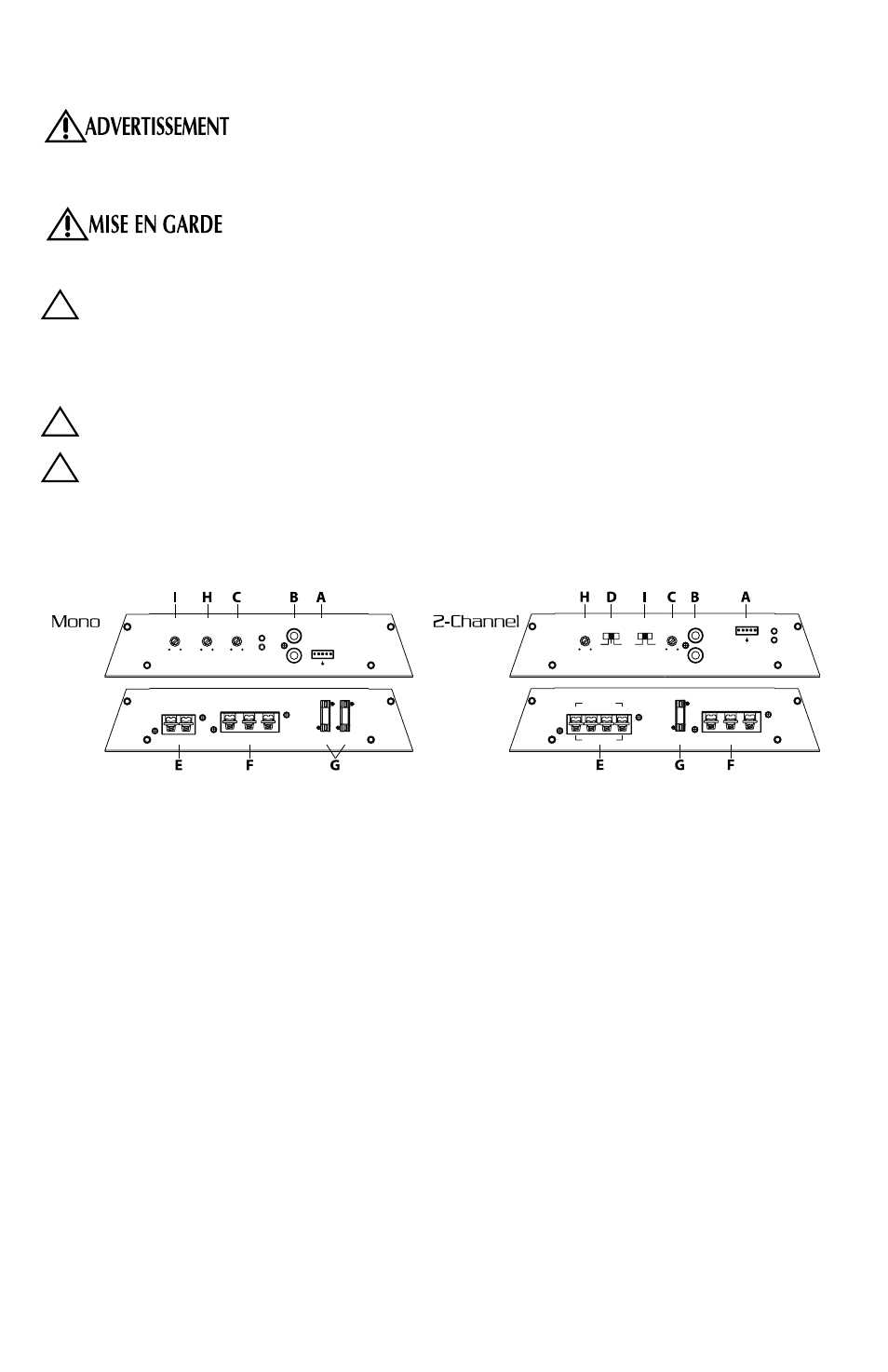

A. Entrée de signaux (de haut-parleur) élevés : les entrées de signaux élevés utilisent un connecteur
détachable terminé par des fils de calibre 20 AWG. Utilisez ces entrées si la source audio est dotée
de sorties (de grande puissance) pour haut-parleur seulement et non pas de sorties RCA.
B. Prises d’entrée RCA – Entrées de ligne de pré-sorties radio : les prises RCA de norme industrielle
permettent une connexion facile pour les entrées de signaux. Elles sont plaquées or pour résister à la
détérioration de signal due à l’effet de la corrosion.
C. Commande de gain : la commande de gain d'entrée est préréglée de manière à correspondre à la
sortie de la plupart des unités source. Elle peut être réglée en fonction d’une variété d’unités source.
D. Commutateur de filtre passif : haut pour passe-haut – pour haut-parleur d’aigus, fréquence médiane.
éteint pour passe-tout – pleine gamme.
bas pour passe-bas - subwoofer.
E. Connexions de haut-parleurs : respectez les polarités et ne mettez à la masse aucun fil de
haut-parleur. Évitez de connecter les fils de haut-parleur ensemble.
F. Prises de connecteurs d’alimentation : connexion d’alimentation, de mise à la masse et de
commande à distance
G. Fusible de ligne : si le fusible est grillé, essayez d’en déterminer la cause ou bien consultez votre
distributeur agréé. Ne remplacez jamais un fusible par un autre de valeur supérieure.
H. Contrôle de fréquence de coupure réglable : 40-400Hz (40-130Hz sur ampli mono).
I. Commutateur Juice Boost : pousse de 12 dB les basses à 50Hz.
