不連接時，請不要將導線
從接頭中拉出。

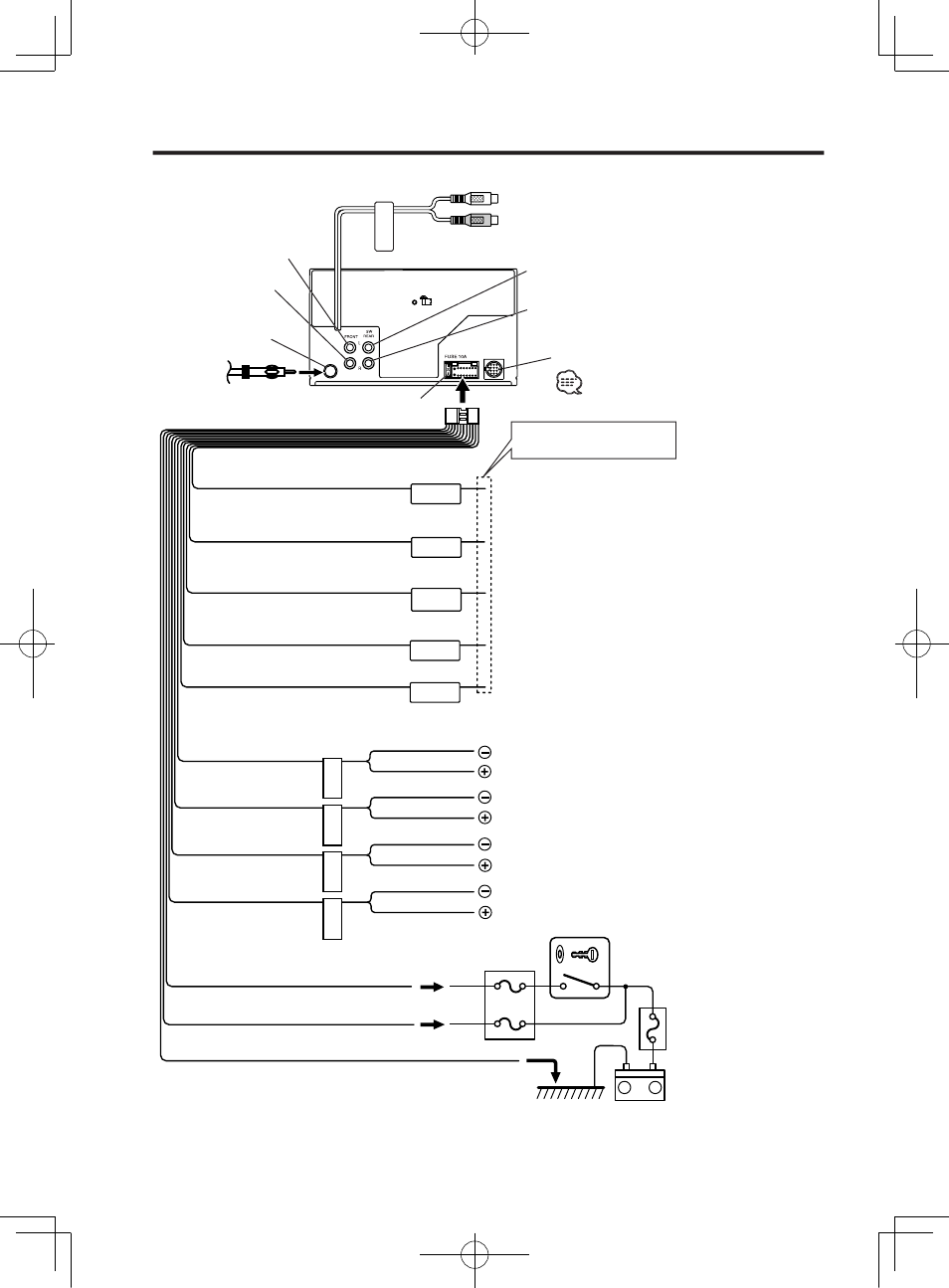

連接
FM/AM�天線輸入
前置右輸出（紅色）
保險絲（10A）
電線束（附件1）
點火導線（紅色）
蓄電池導線（黃色）
接地導線（黑色） - （至汽車底盤）
點火開關
鑰匙
汽車保險絲盒�
（主保險絲）
ACC
汽車保險
絲盒
蓄電池�
功率控制導線（藍色/白色）
電動天線控制導線（藍色）
減光控制導線（橙色/白色）
連接另售的功率放大器時，向功率放大器的功率
控制端子連接。�
至汽車燈控制開關�
請向電動天線的控制端子和玻璃印刷天線的增幅
放大器的電源連接。�
向前置左揚聲器
向前置右揚聲器
向後置左揚聲器
向後置右揚聲器
白色 / 黑色
白色
灰色 / 黑色
灰色
綠色 / 黑色
綠色
紫色 / 黑色
紫色
KENWOOD光盤換片機控制輸入
要連接光盤換片機時，請參照光
盤換片機的使用說明書。
前置左輸出（白色）
後置右輸出（紅色）/
低音揚聲器右輸出（紅色）
後置左輸出（白色）/
低音揚聲器左輸出（白色）
電話消音導線（茶色）
電話鈴響或通話時將連接接地端子。
有關KENWOOD導航系統的連接，請參照該導航系
統的使用說明書。
AUX�右路輸入（紅色）
AUX�左路輸入（白色）
AX
外部放大器控制線（粉紅色/黑色）
至具備外部放大器控制功能的放大器的
"EXT.AMP.CONT."�端子。
