102 | 한글
� �
AU
X
IN
P.CONT
MUTE
ANT. CONT
ILLUMI
EXT.CONT.
FR
O
N
T
L
FR
O
N
T
R
R
EA
R
L
R
EA
R
R
M4�8mmMAX 8mm

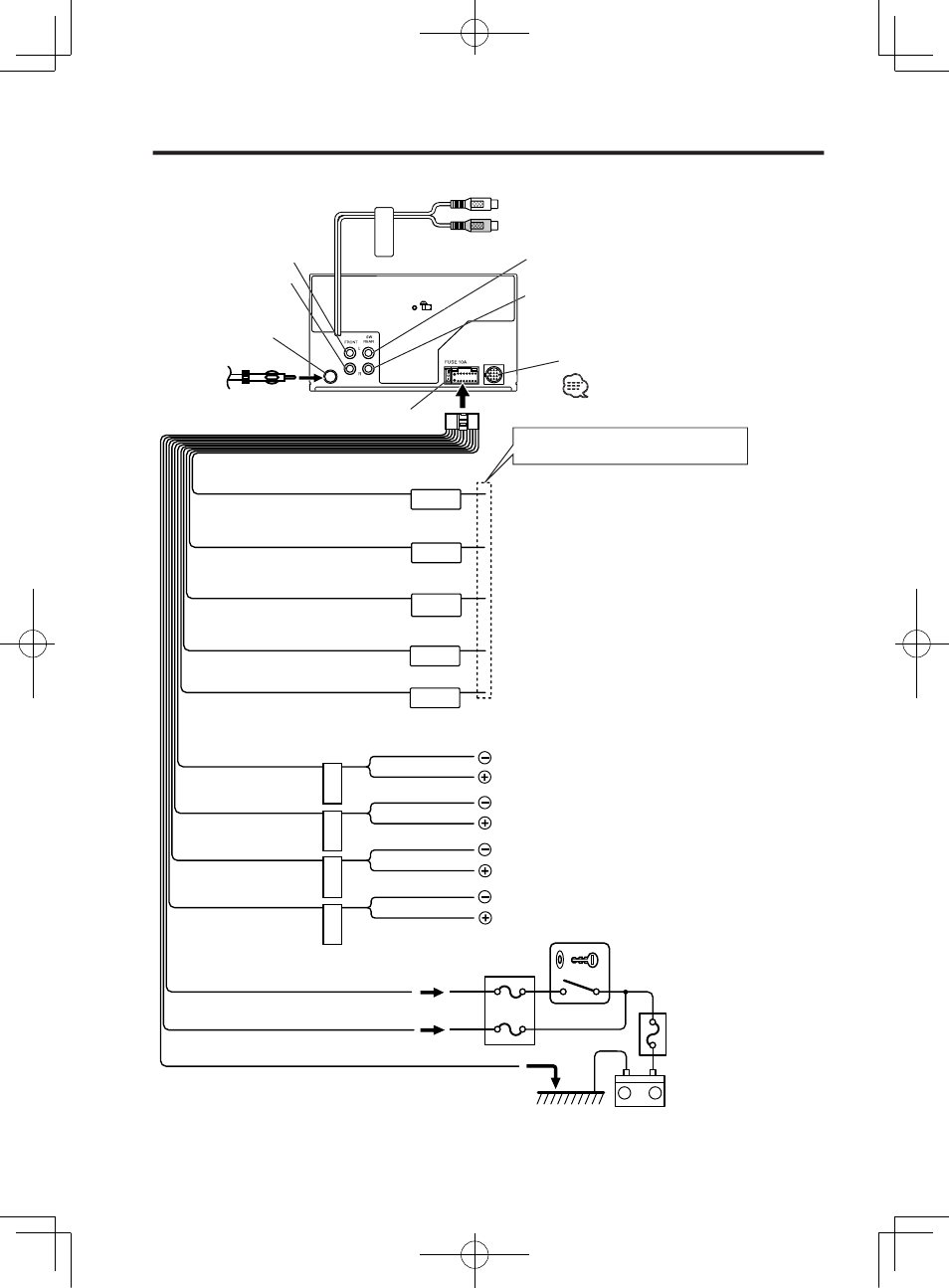

와이어를�단자에�접속
FM/AM�안테나�입력
와이어링�하네스
( 부속품 1)
이그니션�와이어�( 빨간색 )
배터리�와이어�( 황색 )
지선 ( 검은색 )�-�( 자동차의�새시에 )
이그니션�키�
스위치
자동차의�퓨즈�복스�
( 메인�퓨즈 )
ACC
자동차의�
퓨즈�복스
배터리
조광기�컨트롤�와이어�
( 오랜지 / 흰색 )
자동차�라이트�컨트롤�스위치에
앞�왼쪽�스피커
앞�오른쪽�스피커
뒤�왼쪽�스피커
뒤�오른쪽�스피커
흰색 / 검은색
흰색
회색 / 검은색
회색
녹색 / 검은색
녹색
보라색 / 검은색
보라색
전화가�오거나�통화�중일�때는�접지된�단자에�연결합니
다 .�KENWOOD�네비게이션�시스템에�연결하려면�네
비게이션�매뉴얼을�참고하십시오 .
퓨즈�(10A)
전원�컨트롤�와이어 ( 청색 / 흰색 )
모터�안테나�컨트롤�와이어�( 청색 )
옵션의�앰프를�사용할�경우에�전원�컨트롤�단자에�
접속한다 .
사용하고�있는�안테나에�따라�모터�안테나�컨트롤단
자�또는�필름�타입��안테나의�부스터�증폭용�전원단
자에�접속한다 .
뒤�왼쪽�출력�( 흰색 )/
서브�우퍼�왼쪽�출력 ( 흰색 )
뒤�오른쪽�출력�( 빨간색 )/
서브�우퍼�오른쪽�출력 ( 빨간색 )
앞�왼쪽�출력�( 흰색 )
앞�오른쪽�출력�
( 빨간색 )
AUX�좌�(left)�입력�( 흰색 )
AUX�우�(right)�입력�( 빨간색 )
만약�연결되지�않았으면�선이�탭으로부
터�삐져�나오지�않게�해�주십시오 .
KENWOOD�디스크�체인저�컨트롤�입력
디스크�체인저�접속시에는�디스크�체인
저�매뉴얼을�참조
TEL�뮤트�와이어 ( 갈색 )
외부�앰프�컨트롤�와이어
( 핑크 / 검은색 )
외부�앰프�컨트롤�기능을�가지는�앰프의�
“EXT.AMP.CONT.”�터미널에 .
