9
Vorbereitungen und Anschlüsse

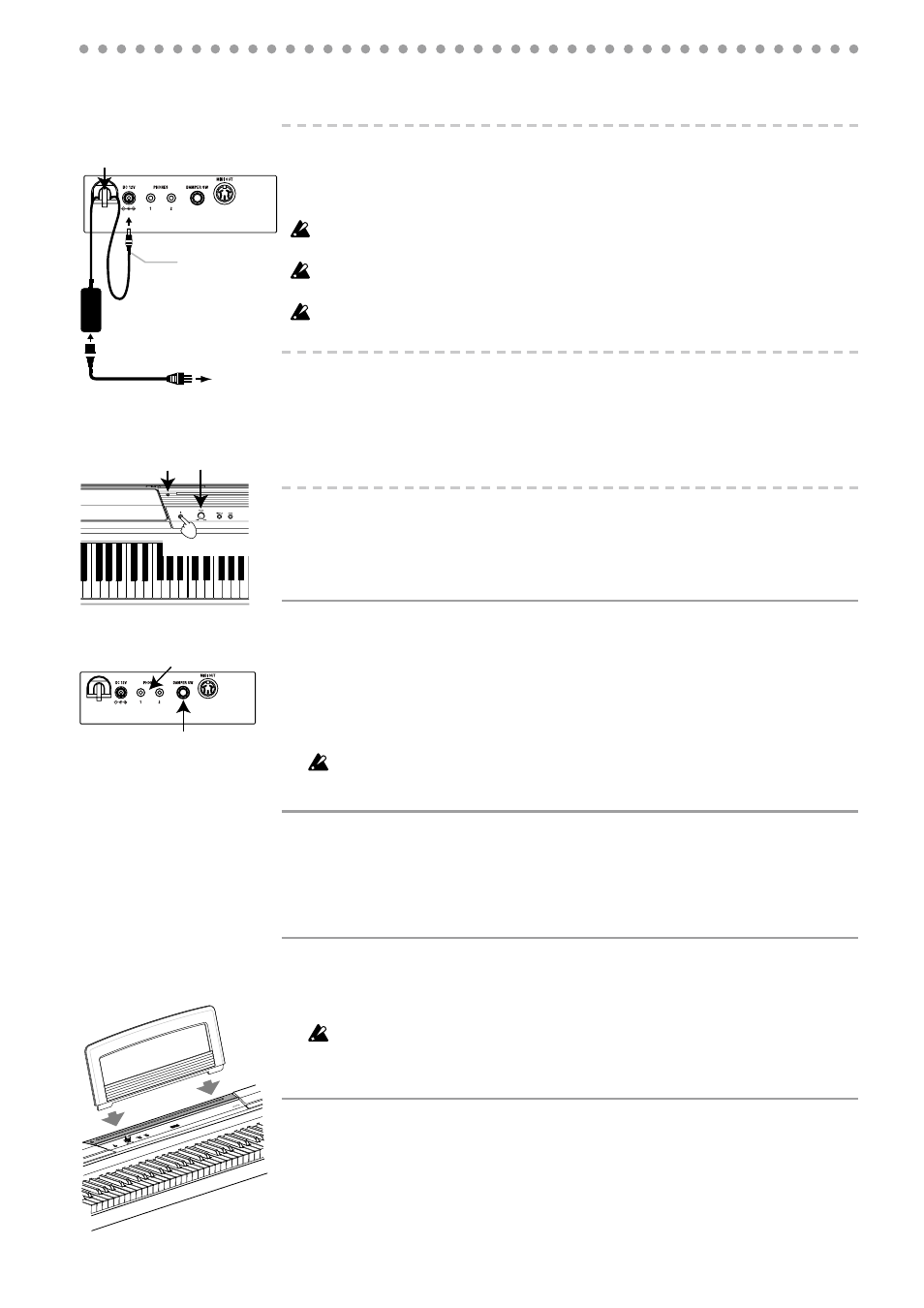

1. Anschließen ans Netz (Abbildung 1)
• Schalten Sie das SP-170S bei Bedarf AUS. Verbinden Sie das beiliegende Netzteil mit dem Netzkabel.
Verbinden Sie den kleinen Stecker mit der DC12V-Buchse auf der Rückseite. Verbinden Sie das Netzka-
bel mit einer Steckdose.
Wickeln Sie das Netzteilkabel um den Kabelhaken, um zu verhindern, dass sich der Netzanschluss
aus Versehen löst. Beim Entfernen des Kabels dürfen Sie nie mit Gewalt daran ziehen.
Verwenden Sie nur das beiliegende Netzteil. Bei Verwendung eines anderen Netzteils wird das Gerät
eventuell beschädigt.
Verbinden Sie das Instrument ausschließlich mit einer Steckdose der geeigneten Netzspannung.
2. Einschalten des SP-170S
• Drücken Sie den Netzschalter links im Bedienfeld, um das Instrument einzuschalten. (Abbildung 2)
Die Netzanzeige links neben dem Notenpult leuchtet. (Abbildung 2)
• Drücken Sie den Netzschalter erneut, um das Instrument wieder auszuschalten.
Die Netzanzeige erlischt wieder.
3. Einstellen der Lautstärke
• Drehen Sie den VOLUME-Regler neben dem Netzschalter in Richtung „MAX“, um die Lautstärke anzu-
heben. Drehen Sie ihn nach links (zu „MIN“), um die Lautstärke zu verringern. (Abbildung 2)
Der VOLUME-Regler bestimmt den Pegel der internen Lautsprecher und Kopfhörerbuchsen.
Kopfhörerbetrieb
Beim Anschließen eines Kopfhörers werden die internen Lautsprecher stummgeschaltet. Das ist z.B.
praktisch, wenn Sie spät abends oder früh morgens üben oder spielen möchten. Das SP-170S ist mit
zwei Kopfhörerbuchsen ausgestattet, so dass jeweils zwei Personen spielen und zuhören können.
• Verbinden Sie die Klinke des Kopfhörers mit einer PHONES-Buchse auf der Rückseite. (Abbildung 3)
Wenn Ihr Kopfhörer mit einem Standard–Miniklinken-Adapter versehen ist, müssen Sie zum Anschlie-
ßen oder Lösen der Verbindung jeweils den Adapter festhalten.
Bedenken Sie, dass ein hoher Wiedergabepegel im Kopfhörer schon nach kurzer Zeit zu Hörschä-
den führen kann.
Verwendung eines Dämpferpedals
Um das beiliegende Pedal als Dämpfer zu verwenden, müssen Sie es an die DAMPER SW-Buchse auf
der Rückseite anschließen. Dann kann das Pedal zum Halten der gerade gespielten Noten verwendet
werden. (Abbildung 3)
Alternativ können Sie ein optionales DS-1H Dämpferpedal benutzen.
Mit dem “Piano 1”- oder “Piano 2”-Klang können Sie das Dämpferpedal stufenlos verwenden.
Anschließen anderer Audiogeräte
Die PHONES-Buchsen lassen sich auch als Audio-Ausgänge für Aktivboxen oder andere Audiogeräte
nutzen. Für eine solche Verbindung benötigen Sie handelsübliche Kabel mit den für Ihr Gerät geeigne-
ten Steckern.
Vor dem Herstellen von Audioverbindungen müssen Sie das Instrument und die externen Audio-
geräte ausschalten. Andernfalls könnten das Instrument und die übrigen Geräte beschädigt wer-
den.
Verwendung des Notenpults
• Schieben Sie die Füße des beiliegenden Notenpults in die dafür vorgesehenen Aussparungen in der
Mitte der Oberplatte. (Abbildung 4)
Zu einer
Steckdose
Abbildung 1
Netzteil
Netzteilbuchse
Netzkabel für das Netzteil
Kabelhaken
Diese Partie darf
beim Arretieren
des Netzteilkabels
nicht zu stark
strapaziert
werden.
Abbildung 2
Netzanzeige
VOLUME-
Regler
Netzschalter
DAMPER SW-Buchse
Abbildung 3
PHONES-Buchse
Abbildung 4
