66 | Français
MUTE
ANT.
CONT
P.CONT
FRONT L
FRONT R
REAR L
REAR R
– +
AUX
FRONT
Entrée de l’antenne
AM/FM
Fusible (10A)
Faisceau de câbles
(Accessoire
1)
Câble d’allumage (Rouge)
Câble de batterie (Jaune)
Câble de masse (Noir) - (Au châssis de la voiture)
Interrupteur
d’allumage
Boîte á fusibles
de la voiture
(Fusible principal)
ACCESSOIRE
(ACC)
Boîte á fusibles
de la voiture
Batterie
Si aucune connexion n’est faite, ne laissez pas le câble
sortir à l’extérieur.
Câble de commande du gradateur
(Orange/Blanc)
Au commutateur d’éclairage
de la voiture.
Câble de commande de l’amplificateur
externe (rose/noir)
Vers le terminal "EXT.AMP.CONT." de l’amplificateur ayant
la fonction de contrôle de l’amp. extérieure.
A l’haut-parleur avant gauche
A l’haut-parleur avant droite
A l’haut-parleur arrière gauche
A l’haut-parleur arrière droite
Blanc/Noir
Blanc
Gris/Noir
Gris
Vert/Noir
Vert
Violet/Noir
Violet
Vers changeur de disque KENWOOD/
Tuner radio satellite Sirius/
Syntoniseur HD RADIO
Accessoire externe en option
Pour la connexion de ces fils,
veuillez consulter les manuels
d’utilisation appropriés.
Câble de commande de l’alimentation/
antenne moteur (Bleu/Blanc)
Connectez à la prise de commande d’alimentation lors
de l’utilisation d’un amplificateur de puissance optionnel,
ou à la prise de commande d’antenne du véhicule.
Ne pas laisser le fil sortir par la languette.
Non utilisé
Pour connecter le système de navigation KENWOOD,
consulter le manuel du système de navigation. Câble de sourdine (Marron)
Connectez à une prise qui est à la masse même quand le
téléphone sonne ou pendant une conversation.
A
B
C

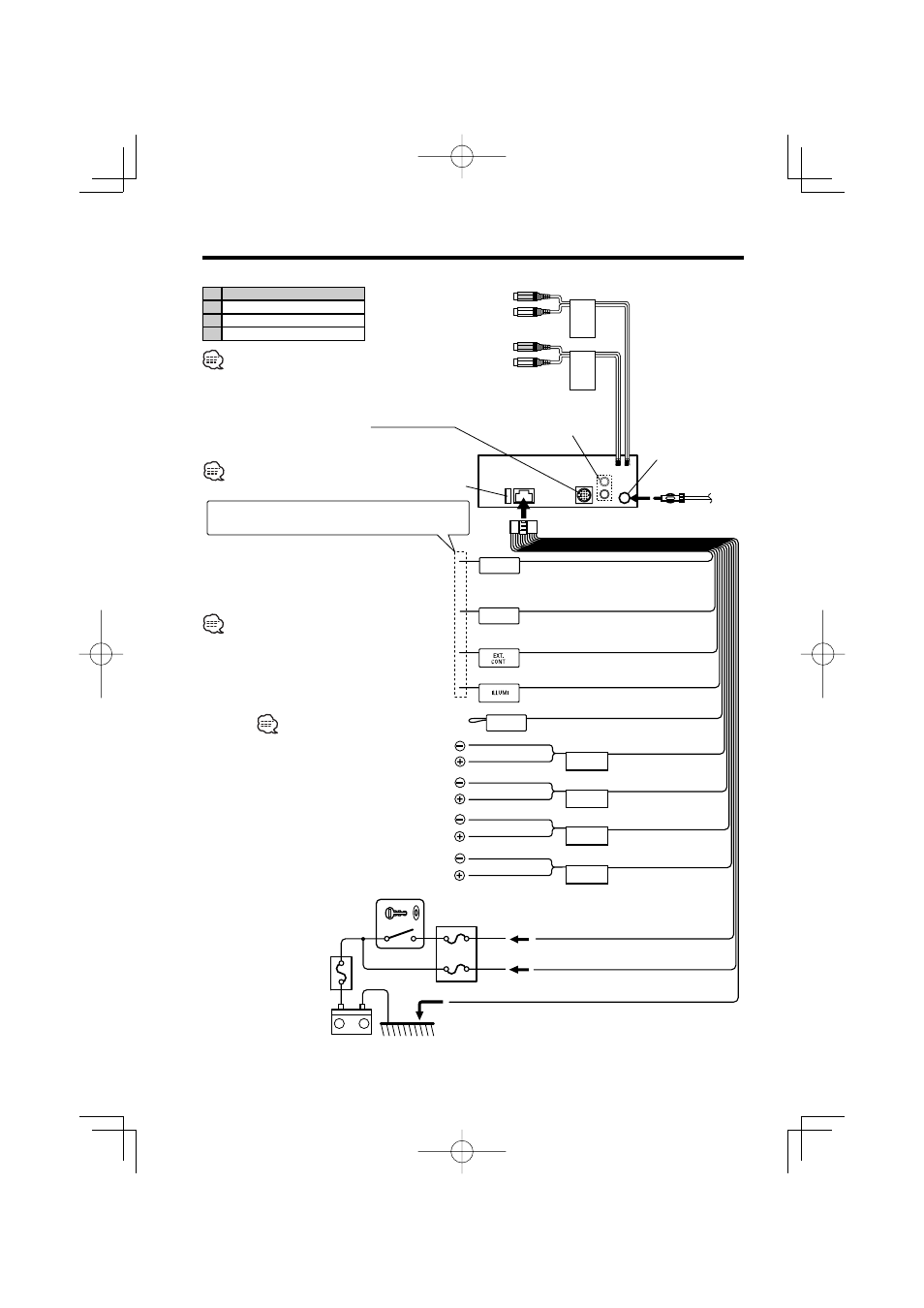

Connexion des câbles sur les prises
Ez500
A Entrée AUX
B Sortie avant
C Sortie arrière/ Sortie subwoofer
Sortie gauche (Blanc), Sortie droite (Rouge)
