Page 63

Español

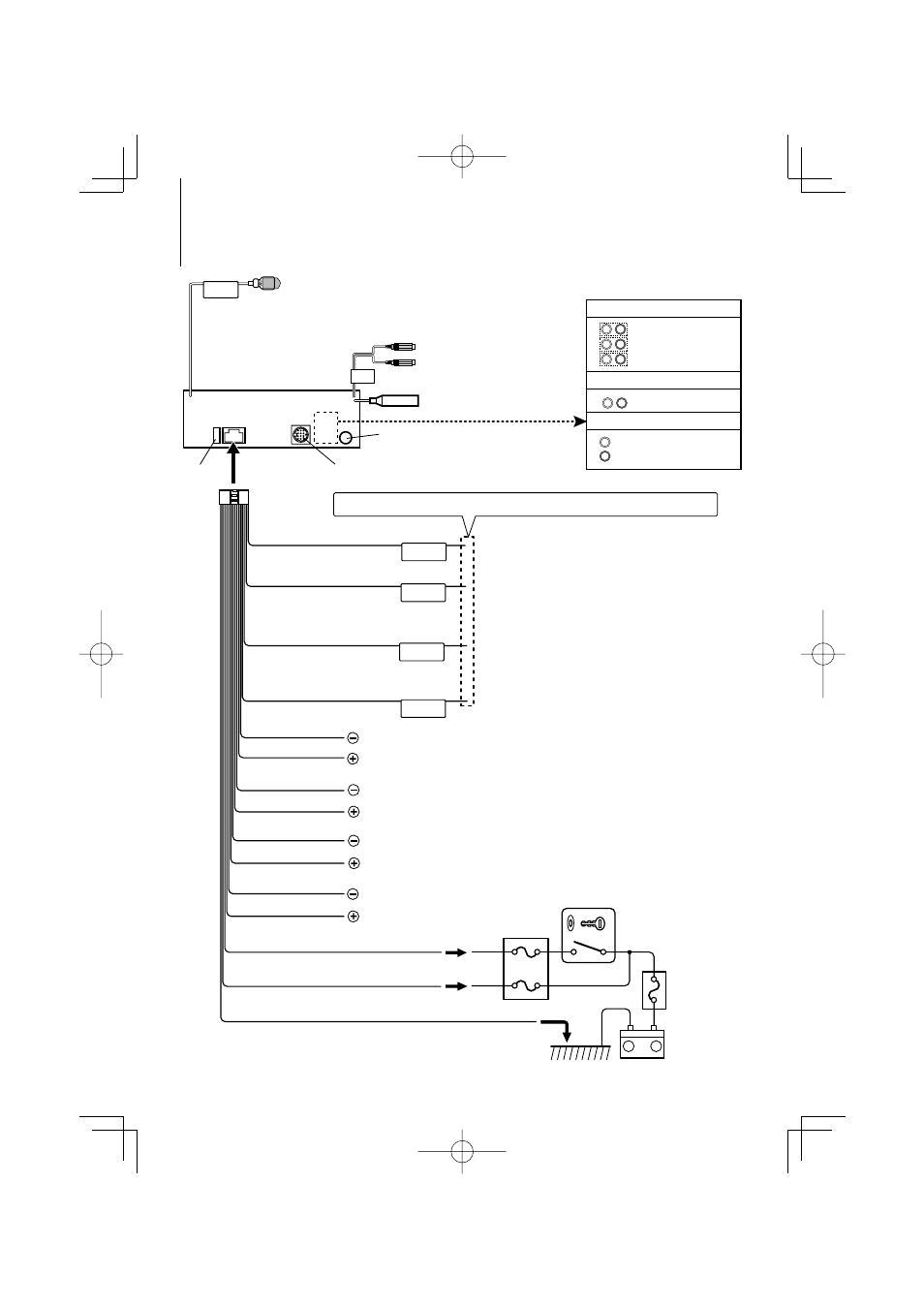

Conexión de cables a los terminales

–

FRONT

P.CONT

MUTE

ILLUMI

ANT.
CONT

Rear preput

KDC-X492/MP438U

KDC-MP408U

KDC-MP338

Front preput

Subwoofer preput

Rear/Subwoofer preput

REMO.CONT

Batería

Cable de masa (Negro) - (Al chasis del automóvil)

Entrada de antena de FM/AM
(KDC-MP338)

Fusible
(10A)

Mazo de
conductores
(Accesorio1)

Cable del encendido (Rojo)

Cable de la batería (Amarillo)

ACC

Caja de
fusibles del
automóvil

Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta.

Al altavoz delantero izquierdo

Al altavoz delantero derecho

Al altavoz trasero izquierdo

Al altavoz trasero derecho

Blanco/negro

Blanco

Gris/negro

Gris

Verde/negro

Verde

Púrpura/negro

Púrpura

Interruptor de la
llave de encendido

Caja de fusibles
del automóvil
(Fusible principal)

Salida previa delantera
(KDC-MP338 solamente)

Al cambiador de discos Kenwood/
Accesorio opcional externo

Cable de control de antena motriz (Azul)

Cable de silenciamiento TEL
(Marrón)

Conecte al terminal puesto a masa ya sea al sonar el teléfono
o durante la conversación.

⁄

Para conectar el sistema de navegación Kenwood,

consulte su manual de navegación.

Cable de control de potencia/control de
antena motriz (Azul/blanco)

Conecte al terminal de control de alimentación cuando
utilice el amplificador de potencia opcional, o al terminal de
control de antena del vehículo.

Entrada de antena de FM/AM
(KDC-X492/MP438U/MP408U)

Cable de reductor de luz (Naranja/blanco)
(KDC-X492/MP438U/MP408U solamente)

Al interruptor de control de iluminación del automóvil

Dependiendo de la antena que está utilizando, conecte al
terminal de control de la antena motriz, o al terminal de
alimentación del amplificador de refuerzo de la antena tipo
pelicular.

Salida previa delantera

Salida previa trasera

Salida previa del subwoofer

Salida previa trasera/
Salida previa del subwoofer

Para utilizar la función de mando a distancia en el volante, es necesario
un adaptador remoto exclusivo (no suministrado) para su vehículo.
Cuando este terminal no se encuentre en uso, deje la tapa colocada.

Mando a distancia de la dirección (Luz azul/amarilla)
(KDC-X492/MP438U/MP408U solamente)
