8 I
Preparativi

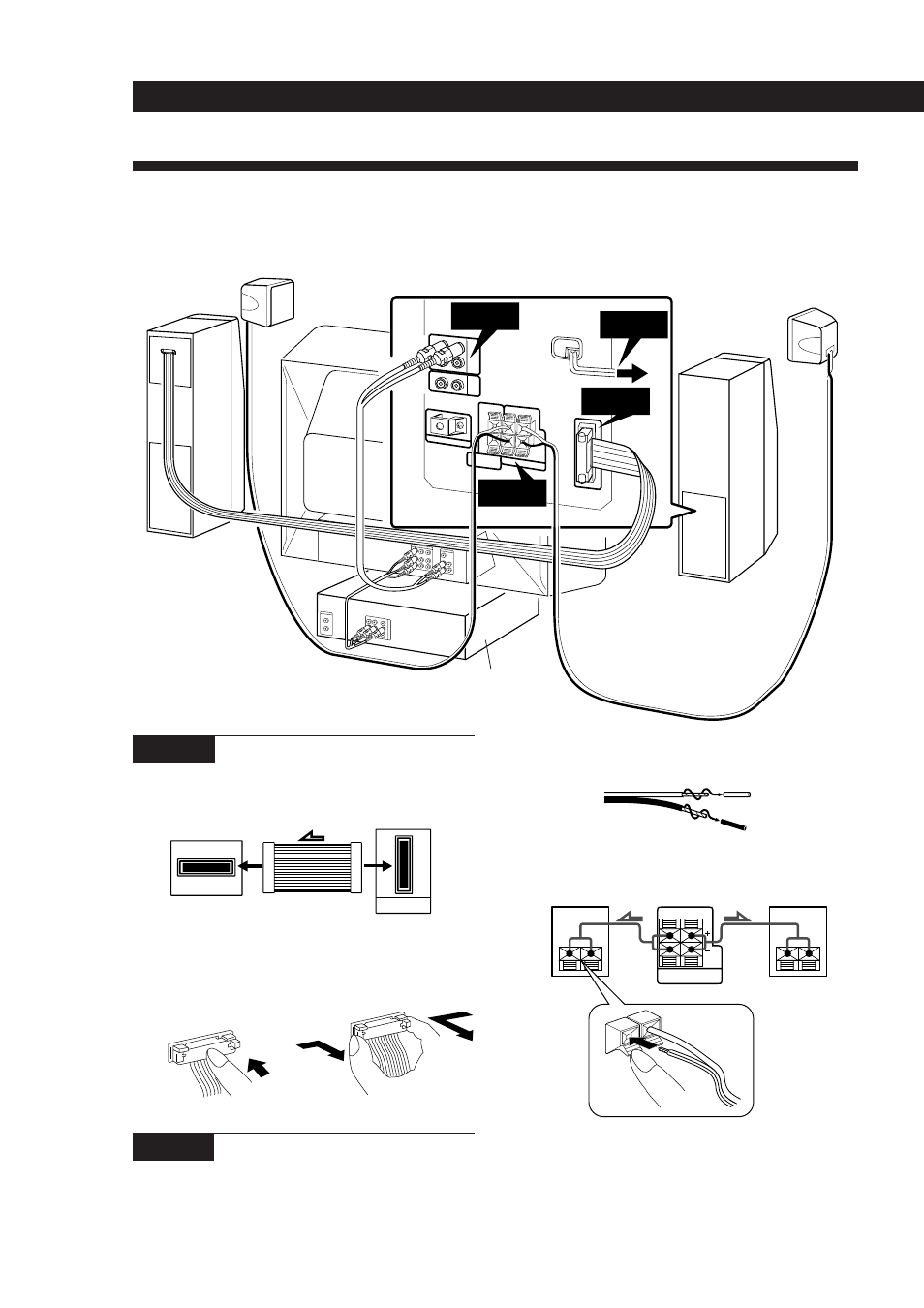

Collegamenti del sistema diffusori
Questa sezione descrive come collegare il sistema diffusori e come collegare il televisore o videoregistratore ai
diffusori.
La freccia ç indica il flusso del segnale.
PUNTO 1 Collegamento dei diffusori
anteriori
PUNTO 2 Collegamento dei diffusori
posteriori
Usare i cavi diffusori in dotazione per collegare i
diffusori posteriori sinistro e destro.
1 Torcere il rivestimento del cavo diffusore e
staccarlo dai capi del cavo.
2
Inserire il filo denudato nei terminali diffusori.
Assicurarsi di collegare i terminali diffusori
corrispondenti (p.es. usare il filo con una riga per
collegare + a + e il filo tutto di un colore per
collegare – a –). Se i collegamenti sono invertiti
(+ a –) il suono risulta distorto e privo di bassi.
Diffusore posteriore
SS-SR151
Televisore
Diffusore posteriore
SS-SR151
Diffusore
anteriore sinistro
Videoregistratore
Diffusore
anteriore destro
R-ch SPEAKER
INPUT
R-ch SPEAKER
OUTPUT
Diffusore sinistro Diffusore destro
Per collegare premere al
centro del connettore
maschio fino a che scatta
nel connettore femmina. Per scollegare, tirare fuori
il connettore. Non tirare
mai il cavo stesso.
+
–
REAR SPEAKER
IMPEDANCE 16 Ω MIN
R L
destro sinistro
PUNTO 4
PUNTO 1
PUNTO 2
PUNTO 3
