OPERATING INSTRUCTIONS CONSIGNES D’UTILISATION
Attaching the Accessories
1. To attach the
accessories to the
hand grip,
remove the hand
grip from the unit
and push in the
desired accessory.
(Fig. 7)
2. If you wish to attach
the accessory to
the telescopic tube
for a longer reach, remove the
telescopic tube and push on the
accessory. (Fig. 8)
WARNING: Always remove the
power plug from the wall outlet
before assembling or removing
accessories.

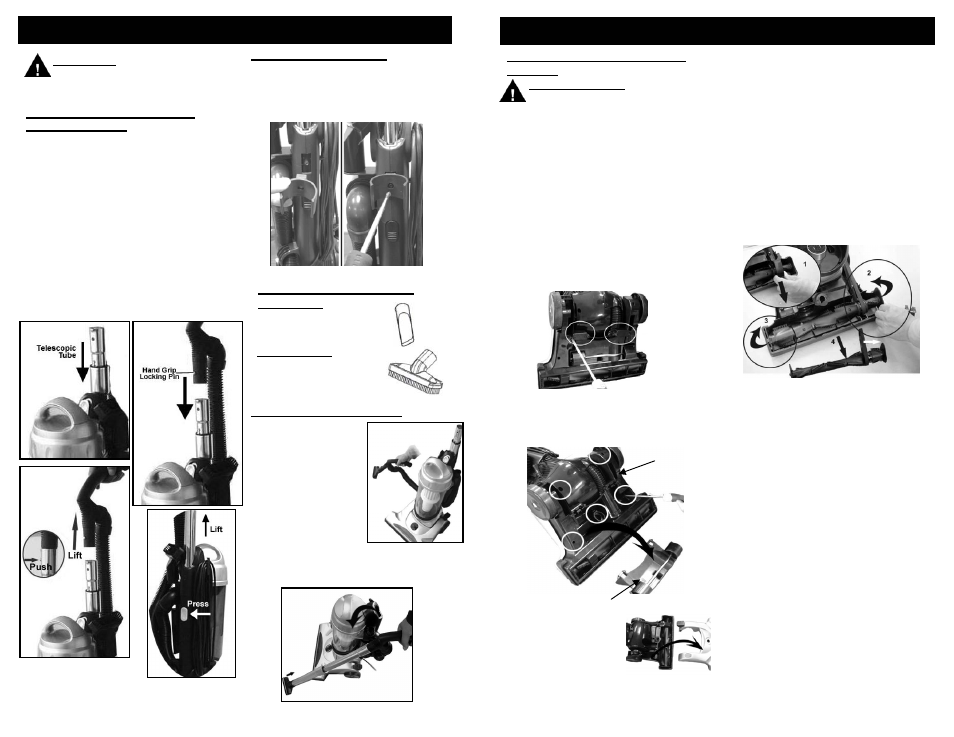

Inserting the Telescopic Tube
into the Main Unit
1. Insert the telescopic tube into the
hole on the top of the unit. Make
sure that the telescopic tube fits
correctly into the opening. (Fig. 1)
2. Insert the hand grip into the top
opening of the telescopic tube
making sure that the hand grip
locking pin is in place. (Fig. 2)
3. To remove the hand grip, press the
hand grip locking pin and pull the
hand grip up. (Fig. 3)
4. To remove the telescopic tube,
press the handle release button
which is located on the back of the
unit and lift the telescopic tube up.
(Fig. 4)
Fig. 1 Fig. 2
Fig. 3
Fig. 4
Fig. 7
Dusting Brush
The dusting brush is used
for the furniture, venetian
blinds, books, lamp shades
and shelves.
Fig. 8
Fig. 5 Fig. 6
Attaching the Hose Clip
1. Place the hose clip into the slot in
the back of the vacuum. (Fig. 5)
2. Using a Philips screwdriver and the
screw provided, attach the hose clip
to the vacuum. (Fig. 6)
4
Using with the Accessories
Crevice Tool
For radiators, crevices,
corners, baseboards and
between cushions.
5. L’appareil toujours
couché, retournez-le
et levez le panneau
de l’électrobrosse,
en prenant appui à
l’arrière de
l’électrobrosse.
(Fig. 27)
Fig. 27
Plaque de fond
Plaque
inférieure
Fig. 26
6. Retirez le panneau de la courroie.
(Fig. 28, n° 1)
7. Levez le côté droit de la brosse de
battage en premier et levez ensuite son
côté gauche. (Fig. 28 n° 2, n° 3)
8. Tirez la barre de la brosse hors de
l’électrobrosse. (Fig. 28 n° 4)
9. Retirez doucement tout détritus de
courroie pouvant se trouver dans la
zone de la courroie avant d’en insérer
une neuve.
10. Retirez la courroie usée ou cassée
de la transmission du moteur.
11. Faites passez la nouvelle courroie
en boucle au-dessus de la transmission
du moteur en premier. Passez-la
ensuite par-dessus la poulie du batteur.
AVERTISSEMENT: Afin de réduire
les risques de choc électrique, le
cordon d’alimentation doit être débranché
avant de retirer la coupelle ou le filtre
HEPA, de changer le filtre et de procéder
à l’entretien ou au dépannage.
La courroie d’entraînement du bec
souffleur doit être remplacée
occasionnellement. La fréquence varie
selon l’utilisation de votre aspirateur.
1. Éteignez l’appareil et débranchez-le
de l’alimentation électrique.
2. Tournez l’aspirateur à l’envers sur
une surface plane.
3. À l’aide d’un tournevis Philips,
retirez les quatre (4) vis tenant la
plaque de fond à la plaque
inférieure. (Fig. 25)
Changement et Nettoyage de la
Courroie
Fig. 28
Fig. 25
12. Insérez le côté droit de la barre de
brosse en premier, en enfonçant le
bouchon d’extrémité dans la fente.
Faites ensuite la même chose du côté
gauche. Appuyez fermement pour
vous assurer que les deux extrémités
sont bien insérées.
13. Vérifiez que la courroie est centrée
sur la poulie et que la barre de brosse
tourne librement.
14. Replacez le panneau de courroie.
15. Replacez l’électrobrosse et retournez
doucement l’appareil.
16. Remplacer la plaque inférieur en
vissant les quatre (4) vis externes en
premier.
17. Pour visser la vis du centre, tenir le
bouton de réglage de la hauteur du
tapis de l’extérieur et visser la
dernière vis à fond.
18. Replacez la plaque inférieure.
19. Une fois la plaque inférieure posée,
replacez la plaque de fond avec ses
quatre (4) vis.
4. Une fois la plaque de fond retirée,
retirez les cinq (5) vis restantes de
la plaque inférieure à l’aide d’un
tournevis Philips. (Fig. 26)
