Instructions d’assemblage pour le modèle : VM1
Nous vous remercions d’avoir choisi un montant Vision Mount de Sanus Systems.
Ce produit est conçu pour fixer au mur des téléviseurs LCD compatibles à VESA 75/100
d’un poids maximal de 22,7 kg (50 lb). Il vous permet d’incliner et de faire pivoter sans
effort votre nouveau téléviseur jusqu’à 15 ° dans n’importe quelle direction sans utiliser
d’outils. Vérifiez soigneusement qu’il n’y a aucune pièce manquante ou défectueuse.
N’utilisez jamais de pièces défectueuses. Une installation incorrecte peut entraîner des
dommages ou des blessures graves.Si vous ne comprenez pas ces instructions ou si vous
avez un doute quant à la sécurité de cette installation, veuillez faire appel à un technicien
qualifié ou communiquez avec Sanus en composant le 1-800-359-5520 (aux É.-U.), ou le
31 (0) 20 5708938 (pour l’Europe). Vous pouvez aussi allez sur notre site Web au www.
sanus.com. Nous pourrons répondre rapidement à toute question concernant l’installation
ou des pièces manquantes ou endommagées. Les pièces de rechange de produits Sanus
achetés auprès de distributeurs agréés vous seront livrées directement.
Outils nécessaires : Perceuse avec mèche de 0,5 cm (3/16 po), tournevis cruciforme

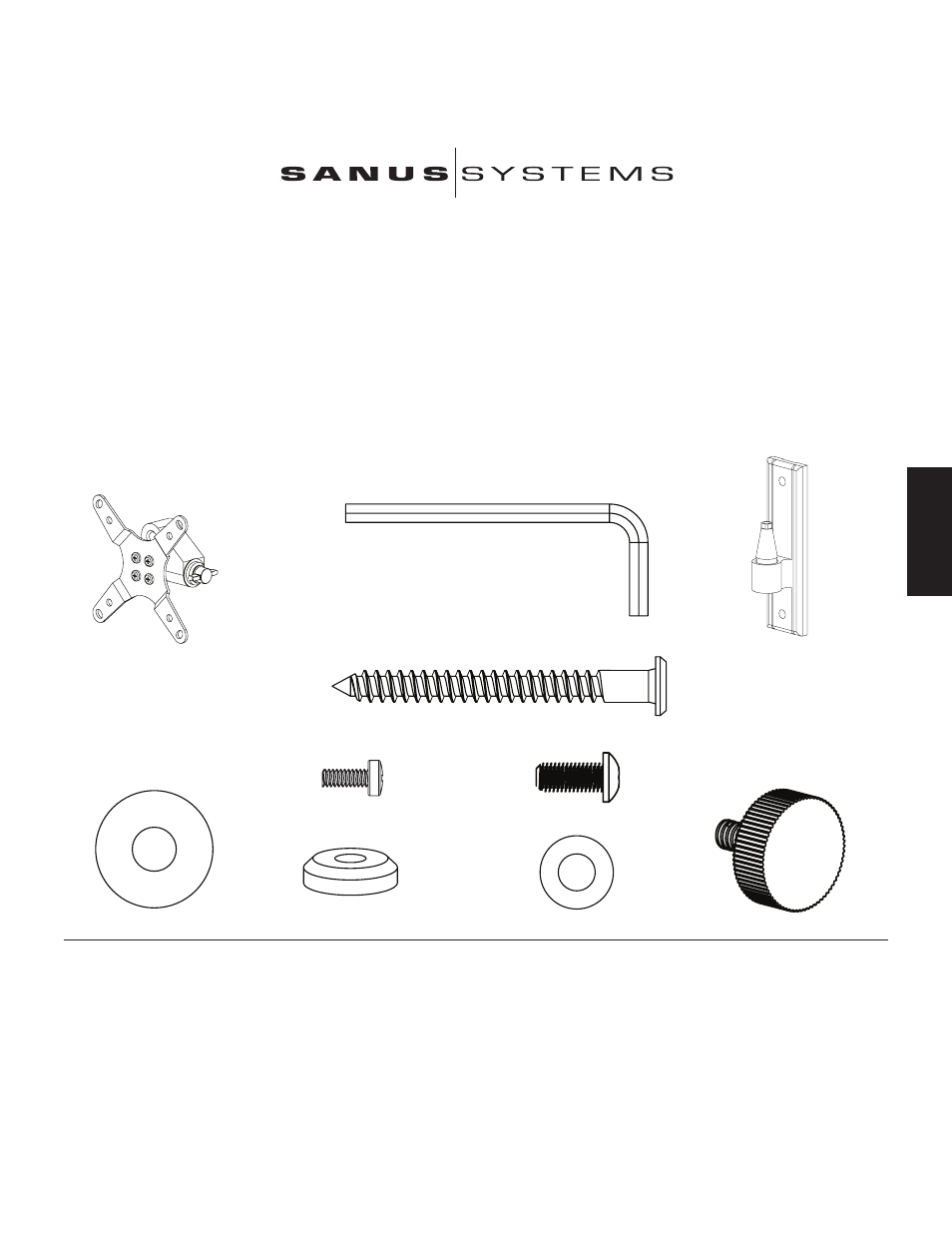

Les pièces et le matériel : *Non illustré en grandeur réelle
(1) Clé Allen - b
(1) Support d’écran - a* (1) Plaque murale - c*
(2) Tire-fond - d
(4) Boulon M4 x 10 - e (4) Boulon de remplacement de bouton - f
(1) Grosse rondelle - g (1) Capuchon - h (1) Petite rondelle - i (1) Bouton - j
Etape 1 - Fixation au téléviseur : Fixez le support d’écran (a) à l’arrière de votre téléviseur LCD à l’aide du boulon M4 x 10 (e), tel qu’illustré au schéma 1. Insérez 4 boulons à travers
le support d’écran et serrez-les bien dans la configuration de montage VESA pour insertion de boulons à l’arrière du téléviseur. Assurez-vous que l’ouverture la plus large du trou conique du
support d’écran est orientée vers le bas du téléviseur.
Etape 2 - Fixation au mur : Le matériel de fixation pour ossature de bois est fourni. Pour tous les autres montages, communiquez avec un entrepreneur local ou une quincaillerie.
Servez-vous d’un détecteur de montants de haute qualité pour repérer un montant. Il est préférable de vérifier l’emplacement des montants à l’aide d’un poinçon ou d’un clou mince tel
qu’indiqué au schéma 2a. Servez-vous de la plaque murale (c) comme modèle pour marquer les deux emplacements de trous sur le mur. Assurez-vous que les trous sont alignés verticalement
et centrés sur le montant. Percez au préalable deux trous d’une profondeur de 6,4 cm (2,5 po) à l’aide d’une mèche de 0,5 cm (3/16 po). Fixez la plaque murale au mur à l’aide des deux tire-
fonds (d), tel qu’illustré sur le schéma 2b. Serrez les tire-fonds fermement à l’aide de la clé Allen (b).
