中文

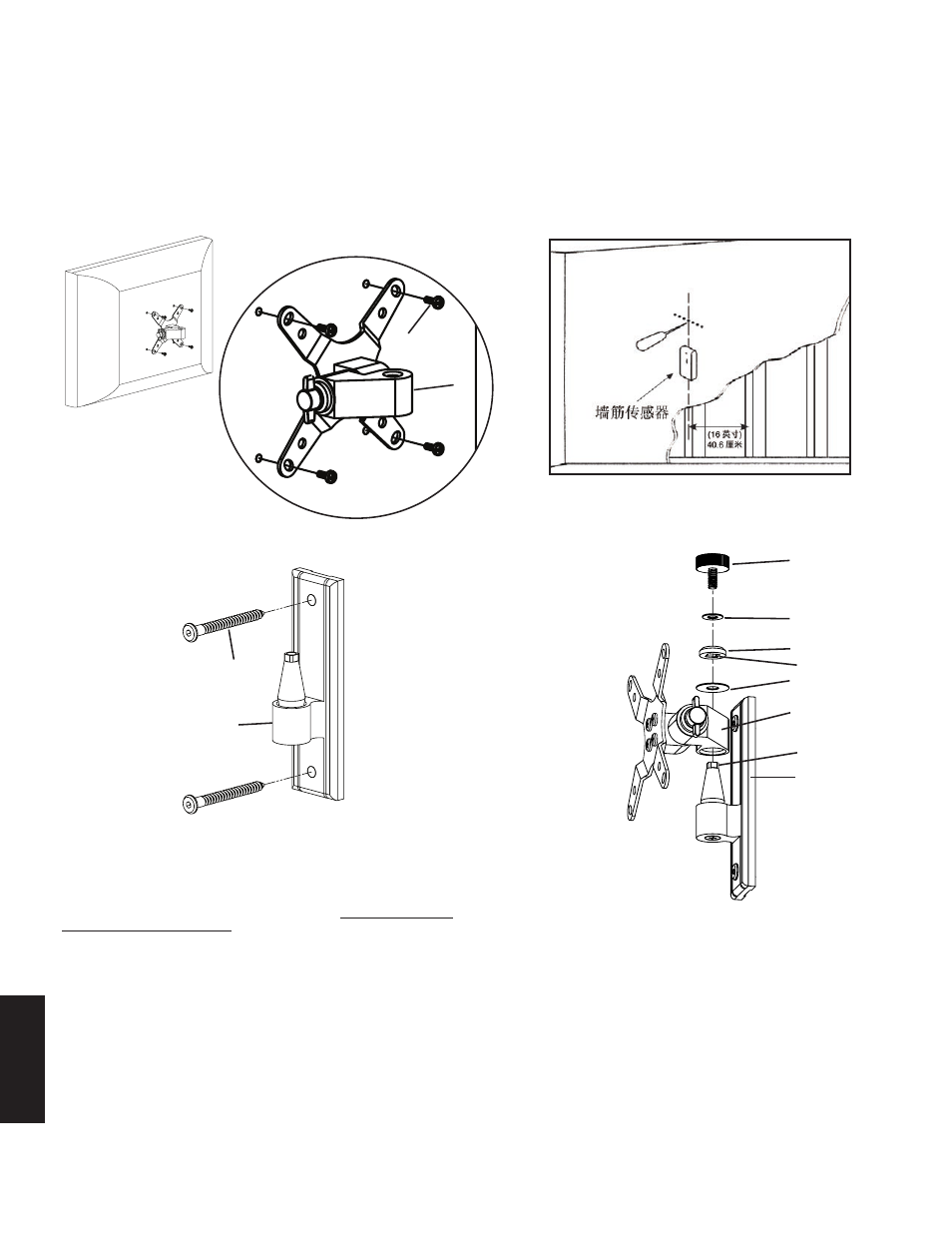

图 1 详细视图 图 2a
e
a
图 3
图 2b
j
i
h
d 方形内切顶盖
g
a
c
轴衬的方形
末端
c
步骤 3 - 安装显示器架到墙板上：液晶电视机上安装了显示器架 (a) 并且墙板
(c) 正确安装到墙面上后，将显示器架上的锥孔向下套入墙板上的锥形轴衬。 表
示此过程的图 3 未显示电视机以便使您看清各零件。请确保显示器架在墙板上
完全安放到位。安放大垫圈 (g)。然后再安放顶盖 (h)。请确保顶盖的方形内切
口与墙板轴衬的方形末端相吻合。最后，将旋钮 (j) 穿过小垫圈 (i) 和顶盖旋入
锥形轴衬内。 现在您可根据所需的紧度来旋紧每个旋钮。
注意：对于机构安装或者重负荷安装，旋钮替换螺钉 (f) 将取代每个旋钮，并使
用所提供的内六角扳手将其旋紧。这样螺钉可旋得更紧，但是不影响对电视机
位置的调整。
