◈ Informações
Este manual de instalação inclui uma breve referência a informações necessárias para instalação do
produto. Para obter informações mais detalhadas acerca da instalação, consulte o manual do
utilizador contido no CD incluso. Os conteúdos do CD incluem o seguinte:
1. Manual: Manual do utilizador, diagrama de códigos e comandos de controlo
2. Controladores: Controladores do Windows e do OPOS
◈ Componentes
SRP-270A SRP-270C SRP-270D
Cartucho de fita Rolo de papel
Procuct Installation CD Procuct Installation CD Procuct Installation CD
CD
Transformador AC/DC Cabo de alimentação Manual de instalação
Exclusivo para o
SRP-270D
Bobina
◈ Ligação dos cabos
1. Desligue a impressora e o ECR anfitrião (computador anfitrião)
2. Ligue o cabo de alimentação ao transformador, e de seguida, ligue o transformador ao conector de
alimentação da impressora.
3. Verifique o cabo de interface (série, paralelo, USB ou Ethernet) e ligue o cabo do conector de
interface em conformidade.
4. Introduza o cabo articulado da prateleira no conector articulado da prateleira da impressora.
◈ Instalação do cartucho de fita
1. Antes de introduzir o cartucho de fita, rode o botão nos ponteiros do relógio para não dobrar a
fita.
2. Abra a tampa frontal da impressora e retire o cartucho da fita antiga, caso haja.
3. Introduza o cartucho da fita como a figura mostra, de
forma a que a fita fique alinhada com a parte posterior
da cabeça da impressora.
4. Para permitir que a fita se desloque livremente dentro
do cartucho, quando introduzir o cartucho da fita, torne
a rodar o botão no sentido dos ponteiros do relógio.
5. Feche a tampa frontal da impressora.
※
Nota
Os funcionamentos incorrectos e outros problemas podem
surgir se outra que não os cartuchos de fita especificados
foram utilizados na impressora. A garantia poderá ser
anulada se outro que não os cartuchos de fita
especificados forem utilizados.
Para obter informações detalhadas relativas ao cartucho da
fita, consulte as especificações do produto.
◈ Instalação do rolo de papel
2. Instalação do rolo de papel de camada dupla no
tipo SRP-270 D: Depois de introduzir a
extremidade do papel na ranhura da roda do
rolador, enrole o papel à volta da ranhura 2 a 3
vezes. Coloque a roda do rolador na ranhura
localizada dentro do receptáculo.
1 . Abra a tampa da impressora e introduza o
novo rolo de papel na direcção correcta.
Introduza a extremidade do rolo de papel na
entrada. (Os tipos SRP-270 C e D introduzem
e cortam automaticamente o papel.)
* Tipos SRP-270 A e C Utiliza rolos de papel
de camada única
* Tipo SRP-270 D: Utiliza rolos de papel de
camada dupla
3. Desloque e bloqueie a tampa do cortador automático e feche a tampa da impressora.
4. Quando a lâmpada do indicador 'Erro' estiver acesa e a lâmpada de 'Sem papel' brilhar, prima o
botão ‘ALIMENTAR’ para concluir os preparativos para a impressão.
◈ Utilizar o painel de funcionamento
• FEED (Botão)
Prima uma vez o botão ALIMENTAR para retirar o
papel suplementar.
• PAPER (VERMELHO)
Quando a impressora não tem papel, acende um LED
vermelho.
• ERROR (VERMELHO)
Quando ocorre um erro, acende um LED vermelho .
• POWER (VERDE)
Quando ligar a alimentação, brilha um LED verde.
◈ Definir os interruptores DIP
A mudança das definições do interruptor DIP têm de ser realizadas com a impressora desligada.
Qualquer alteração realizada com a impressora ligada não será realizada
.
1. Interface série
• Interruptor DIP 1
SW Função ACTIVADA DESACTIVADA Predefinição
1-1 DESACTIVADA
1-2
Emulação Consulte a tabela 1 seguinte
ACTIVADA
1-3 Cortador automático Activar Desactivar ACTIVADA
1-4 Espaço do tipo de letra 2 3 DESACTIVADA
1-5 -
1-6 -
1-7
Função para o engenheiro
de serviço
DESACTIVADA
1-8 Do tipo coreano Combinação Conclusão DESACTIVADA
• Interruptor DIP 2
SW Função ACTIVADA DESACTIVADA Predefinição
2-1
Alimentação automática de
linha Activar
sempre
Desactivar sempre DESACTIVADA
2-2 Descarga hexadecimal Sim Não DESACTIVADA
2-3 Sincronização XON/XOFF DTR/DSR DESACTIVADA
2-4 Extensão dos dados 7 bits 8 bits DESACTIVADA
2-5 Verificação da paridade Activar Desactivar DESACTIVADA
2-6 Selecção da paridade ÍMPAR UNIFORME DESACTIVADA
2-7 DESACTIVADA
2-8 Selecção da velocidade de
transferência
Consulte a tabela seguinte 2
DESACTIVADA
2. Interface paralelo/USB
• Interruptor DIP 1
SW Função ACTIVADA DESACTIVADA Predefinição
1-1 DESACTIVADA
1-2
Emulação Consulte a tabela 1 seguinte
ACTIVADA
1-3 Cortador automático Activar ACTIVADA ACTIVADA
1-4 Espaço do tipo de letra 2 3 DESACTIVADA
1-5 -
1-6 -
1-7
Função para o engenheiro
de serviço
DESACTIVADA
1-8 Do tipo coreano Combinação Conclusão DESACTIVADA
• Interruptor DIP 2
SW Função ACTIVADA DESACTIVADA Predefinição
2-1
Alimentação automática de
linha Activar
sempre
Desactivar sempre DESACTIVADA
2-2 Descarga hexadecimal Sim Não DESACTIVADA
2-3 Reservado - - DESACTIVADA
2-4 Reservado - - DESACTIVADA
2-5 Reservado - - DESACTIVADA
2-6 Reservado - - DESACTIVADA
2-7 Reservado - - DESACTIVADA
2-8 Reservado - - DESACTIVADA
• Tabela1 – Selecção da emulação
1-1 1-2 Modo
DESACTIVADA DESACTIVADA EPSON
DESACTIVADA ACTIVADA Citizen
ACTIVADA DESACTIVADA Star
• Tabela 2 – Selecção da velocidade de transferência (bps)
Velocidade de transmissão 2-7 2-8
19200 ACTIVADA ACTIVADA
2400 DESACTIVADA ACTIVADA
4800 ACTIVADA DESACTIVADA
9600 DESACTIVADA DESACTIVADA

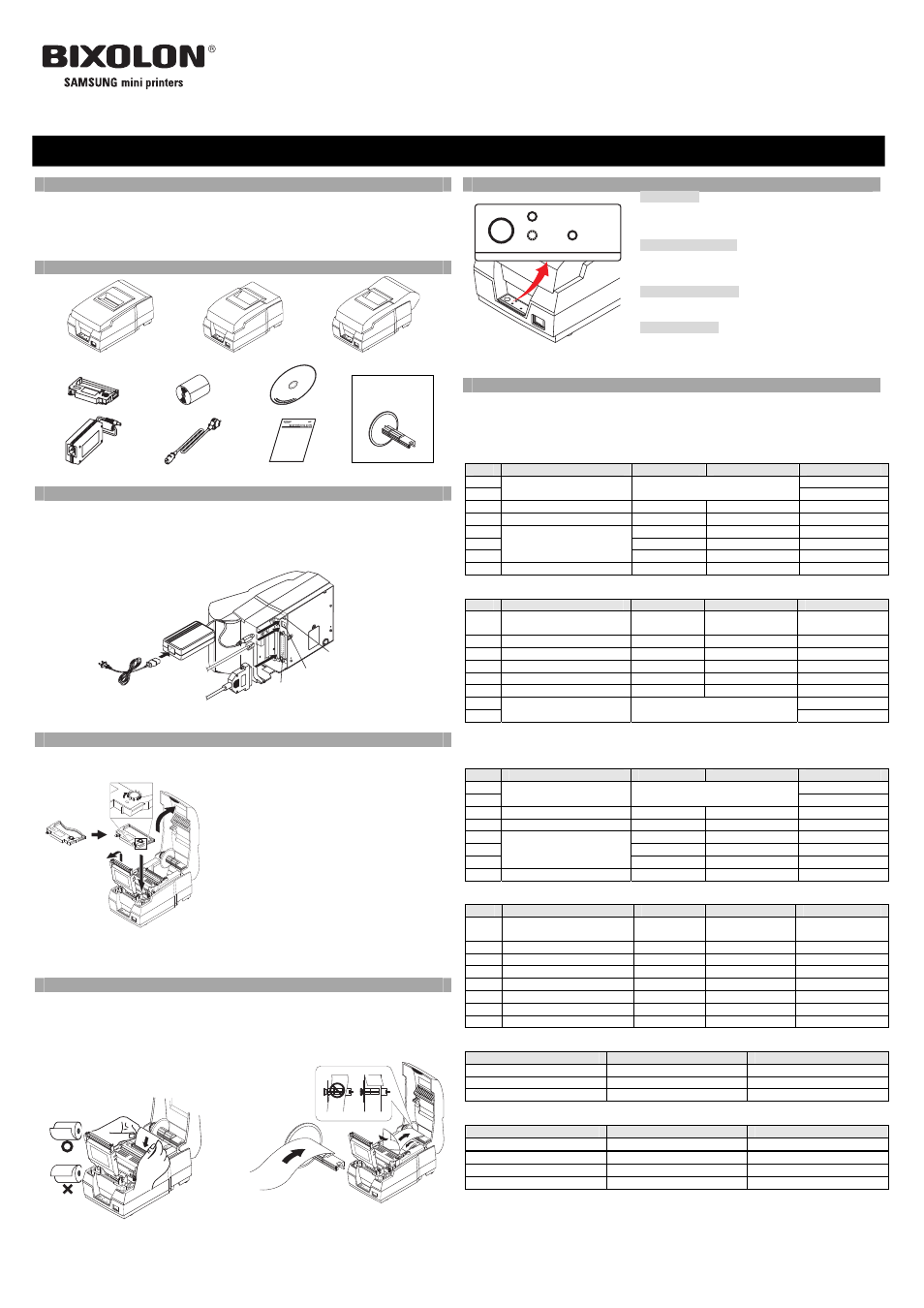

Manual de instalação da impressora
IMPRESSORA DE IMPACTO SRP-270
Transformador
Conector de alimentação Cabo de alimentação
Conector de deslocamento da
prateleira
Conector
de interface
Cabo de
deslocamento da
prateleira
Cabo de interface
(Série/paralelo/USB/Ethernet
PAPER
ERROR POWER FEED
