◈ Information
Ce guide d’installation comprend de brèves informations nécessaires à l'installation du produit. Pour des
informations plus détaillées concernant l’installation, veuillez vous reporter au manuel d’utilisation
disponible sur le CD fourni. Le contenu du CD est le suivant :
1. Manuel : Manuel d’utilisation, schéma des codes, commandes de contrôle
2. Pilotes : Pilotes Windows, pilotes Système d’exploitation
◈ Composants
SRP-270A SRP-270C SRP-270D
Cartouche de ruban Rouleau de papier
Procuct Installation CD Procuct Installation CD Procuct Installation CD
CD
Adaptateur CA/CC Cordon d’alimentation Guide d’installation
Uniquement pour la
SRP-270D
Bobine
◈ Connexion des câbles
1. Eteindre l'imprimante ainsi que la caisse enregistreuse électronique hôte (ordinateur hôte).
2. Brancher le cordon d'alimentation dans l'adaptateur, puis, brancher l'adaptateur dans la prise
d'alimentation de l'imprimante.
3. Vérifier le câble d’interface (Série, Parallèle, USB ou Ethernet) puis le connecter en conséquence.
4. Brancher le câble d’ouverture du tiroir dans le connecteur d'ouverture du tiroir de l'imprimante.
Installation de la cartouche de ruban ◈
1. Avant d’insérer la cartouche de ruban, tourner le bouton dans le sens des aiguilles d'une montre afin
d'éviter que le ruban ne s'enroule.
2. Ouvrir le panneau avant de l’imprimante et retirer l’ancienne cartouche de ruban, le cas échéant.
3. Insérer la cartouche de ruban tel que le montre schéma de
manière à ce que le ruban soit aligné vers l'arrière de la tête
d'impression.
4. Afin de permettre au ruban de se déplacer librement à
l’intérieur de la cartouche, lors de l’insertion de cartouche de
ruban, tourner de nouveau le bouton dans le sens des
aiguilles d’une montre.
5. Fermer le panneau avant de l’imprimante.
Note ※
Des dysfonctionnements et divers problèmes peuvent survenir
si d’autres cartouches de ruban que celles spécifiées sont
utilisées. En cas d’utilisation d’autres cartouches de ruban
spécifiées, la garantie peut être annulée. Pour de plus amples
informations relatives à la cartouche de ruban, veuillez vous
reporter aux caractéristiques techniques du produit.
◈ Installation du rouleau de papier
2. Installer le rouleau de papier double épaisseur dans
le modèle SRP-270 D : Après avoir inséré la fin du
papier dans la rainure du galet de roulement,
enrouler le papier autour de la rainure deux ou trois
fois. Placer le galet de roulement dans la fente du
boîtier.
1. Ouvrir le couvercle de l'imprimante et insérer le
nouveau rouleau de papier dans le bon sens.
Insérer la fin du rouleau de papier dans l’arête
d’entrée. (Les modèles SRP-270 C et D entre et
coupe le papier automatiquement.)
* Les modèles SRP-270 A et B : utilisent des
rouleaux de papier monocouche
* Le modèle SRP-270 D : utilisent des rouleaux de
papier double épaisseur
3. Appuyer sur le couvercle de la machine de coupe automatique, puis le verrouiller. Fermer le couvercle de
l’imprimante.
4. Lorsque le voyant «ERROR» est allumé et que le voyant «PAPER» clignote, appuyer sur le bouton
«FEED» afin de terminer les préparatifs d'impression.
◈ Utilisation du panneau de fonctions
• FEED (Bouton)
Appuyer une fois sur le bouton ALIMENTATION pour
retirer le surplus de papier.
• PAPER (ROUGE)
Lorsqu’il n’y a plus de papier, un voyant rouge s’allume.
• ERROR (ROUGE)
Lorsqu’une erreur survient, un voyant rouge s’allume.
• POWER (VERT)
Lorsque l'imprimante est allumée, un voyant vert s'allume.
◈ Paramétrage des commutateurs DIP
La modification des paramètres des commutateurs DIP doit être effectuée lorsque l’imprimante est
éteinte. Toute modification effectuée lorsque l’imprimante est allumée ne sera pas traitée.
1. Interface série
• Commutateur DIP 1
COM Fonction ON OFF Défaut
1-1 OFF
1-2
Emulation Se reporter au tableau 1 suivant
ON
1-3 Machine de coupe automatique Activée Désactivée ON
1-4 Espacement des caractères 2 3 OFF
1-5 -
1-6 -
1-7
Fonction pour l’ingénieur
services
OFF
1-8 Type de coréen Combinaison Exécution OFF
• Commutateur DIP 2
COM Fonction ON OFF Défaut
2-1 Saut de ligne automatique Toujours activé
Toujours
désactivé
OFF
2-2 Passage en hexadécimal Oui Non OFF
2-3 Etablissement d’une liaison XON/XOFF DTR/DSR OFF
2-4 Longueur des données 7 bits 8 bits OFF
2-5 Contrôle de parité Activé Désactivé OFF
2-6 Sélection de la parité PAIRE IMPAIRE OFF
2-7 OFF
2-8
Sélection du débit en bauds Se reporter au tableau 2 suivant
OFF
2. Interface parallèle / USB
• Commutateur DIP 1
COM Fonction ON OFF Défaut
1-1 OFF
1-2
Emulation Se reporter au tableau 1 suivant
ON
1-3 Machine de coupe automatique Activée ON ON
1-4 Espacement des caractères 2 3 OFF
1-5 -
1-6 -
1-7
Fonction pour l’ingénieur
services
OFF
1-8 Type de coréen Combinaison Exécution OFF
• Commutateur DIP 2
COM Fonction ON OFF Défaut
2-1 Saut de ligne automatique Toujours activé
Toujours
désactivé
OFF
2-2 Passage en hexadécimal Oui Non OFF
2-3 Réservé - - OFF
2-4 Réservé - - OFF
2-5 Réservé - - OFF
2-6 Réservé - - OFF
2-7 Réservé - - OFF
2-8 Réservé - - OFF
• Tableau 1 – Sélection d’émulation
1-1 1-2 Mode
OFF OFF EPSON
OFF ON Citizen
ON OFF Star
• Tableau 2 – Sélection du débit en bauds (bps)
Vitesse de transmission 2-7 2-8
19200 ON ON
2400 OFF ON
4800 ON OFF
9600 OFF OFF

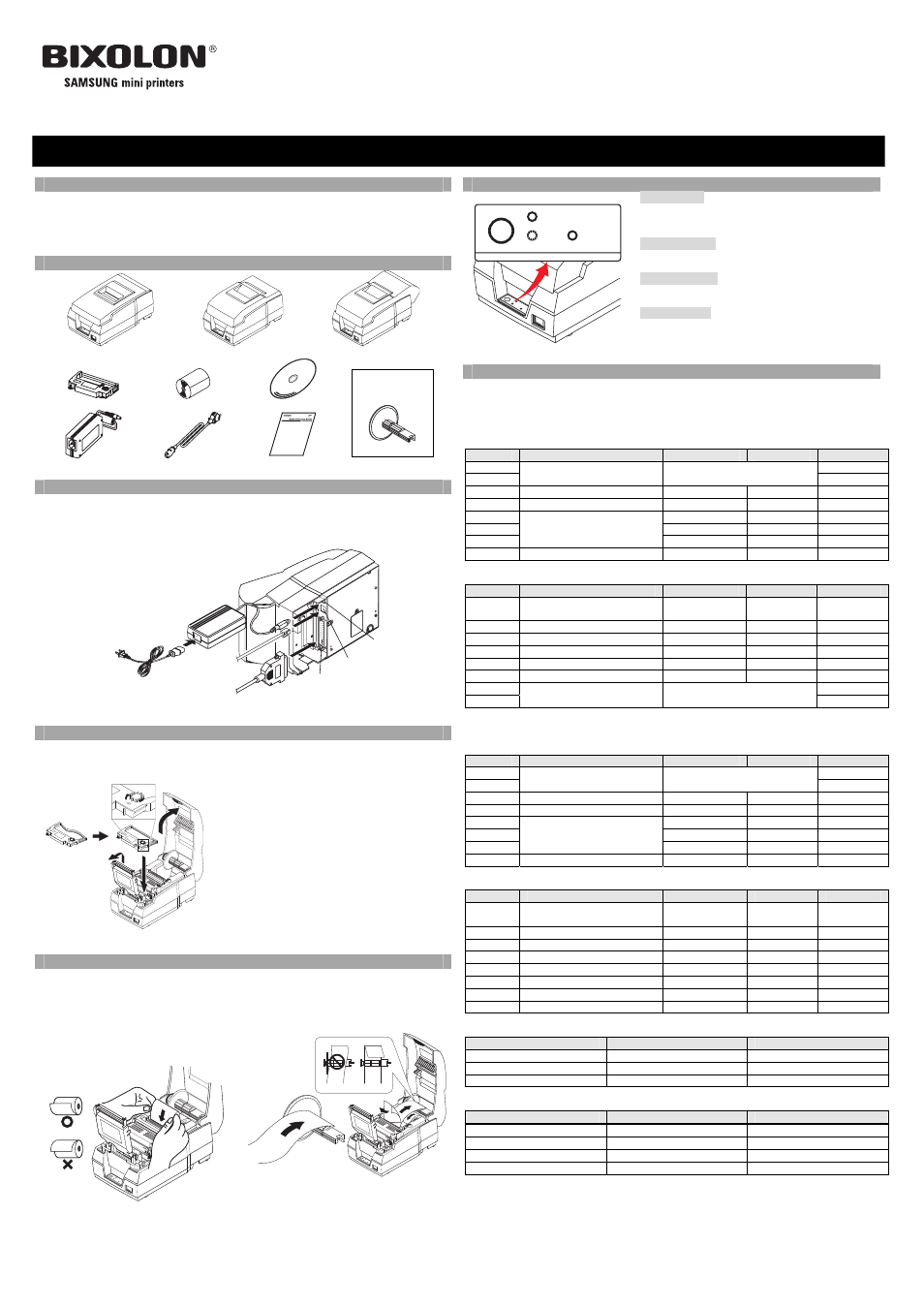

Guide d’installation de l’imprimante
IMPRIMANTE À IMPACT SRP-270
Adaptateur
Connecteur
d’alimentation
Cordon
d’alimentation
Connecteur d’ouverture
du tiroir
Connecteur
d’interface
Câble
d’ouverture du tiroir
Câble d’interface
(Sériel/Parallèle/USB/Ethernet)
PAPER
ERROR POWER FEED
