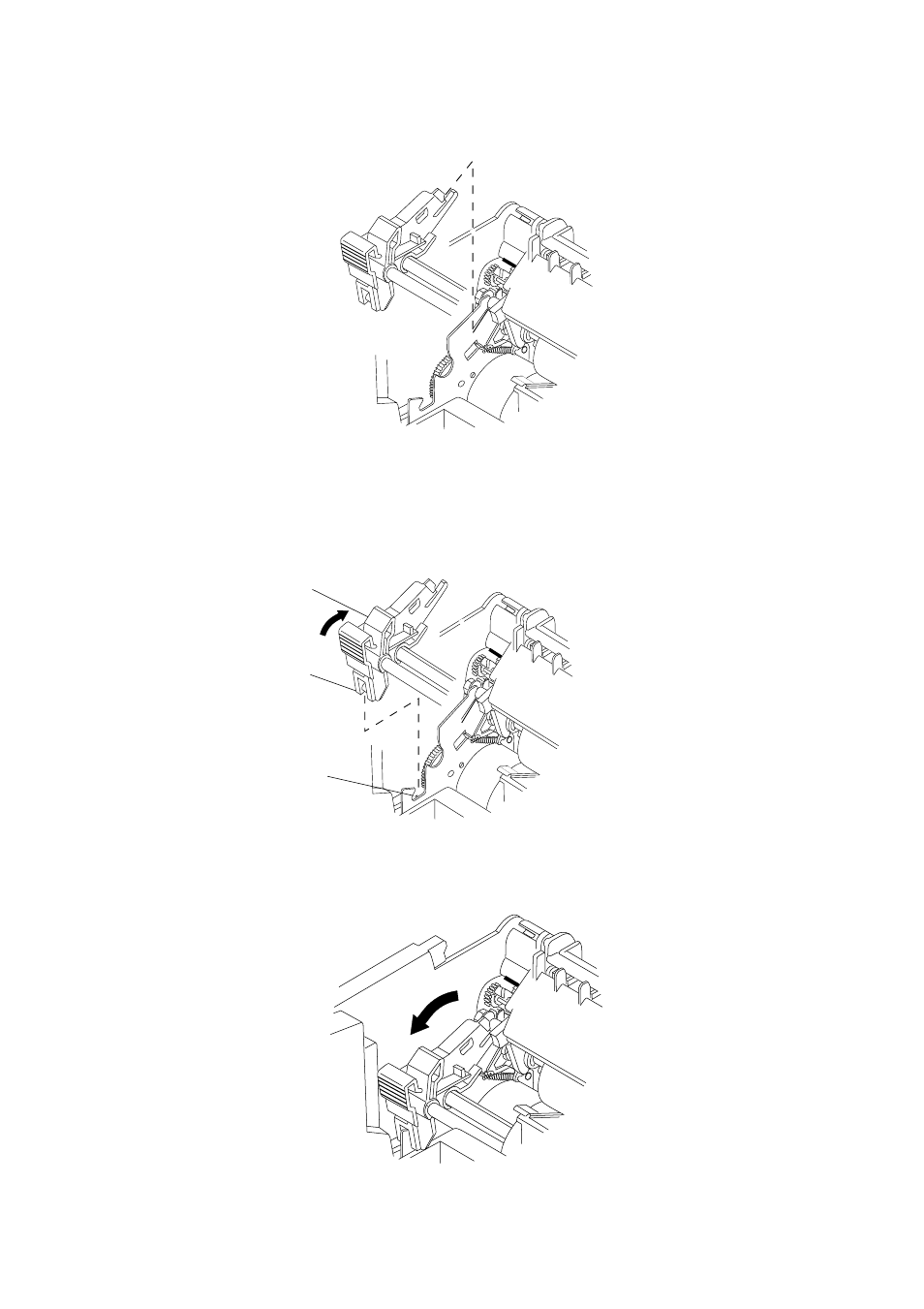

• Die Nuten in die Endstücke oberhalb der Welle unmittelbar hinter und über der Druck-
walze einhaken.
Aus der Sicht von der Rückseite des Druckers
• Mit Zeigefinger und Daumen die Hebel des Endstückes gegen den hinteren Teil der
Endstücke drücken. Die Schubtraktoreinheit nach unten drehen bis die Unterseite der
Hebel passend in den Aussparungen der Metallplatte im Druckkörper sitzt.
Aus der Sicht von der Rückseite des Druckers
Aus der Sicht von der Rückseite des Druckers
Endstücke
Unterseite des
Aussparung in
der Metalplatte
Hebels
(im Blech)
