AJUSTES DE LA PLATAFORMA DE COR

TE

Debido a las muchas condiciones de corte existentes, es

difícil recomendar un ajuste de la plataforma de corte que

funcione para todos los cortacéspedes. Hay dos ajustes

que pueden realizarse en estas plataformas, inclinación y

altura.

INCLINACIÓN es el ángulo de las cuchillas

(comparando las frontales con las posteriores)

AL TURA

es la distancia nominal de la cuchilla al

terreno. Esta medida se realiza con las cuchillas

apuntando lado a lado y la distancia se mide entre la

punta de corte y el terreno. (También consulte

Ajuste de

la altura de corte, en la página siguiente).

Los cambios a la altura de corte pueden alcanzarse

mediante la reubicación de la plataforma de corte. (Este

ajuste también afectará la inclinación de la plataforma).

Hay tres posiciones disponibles (vea la Figura 5).

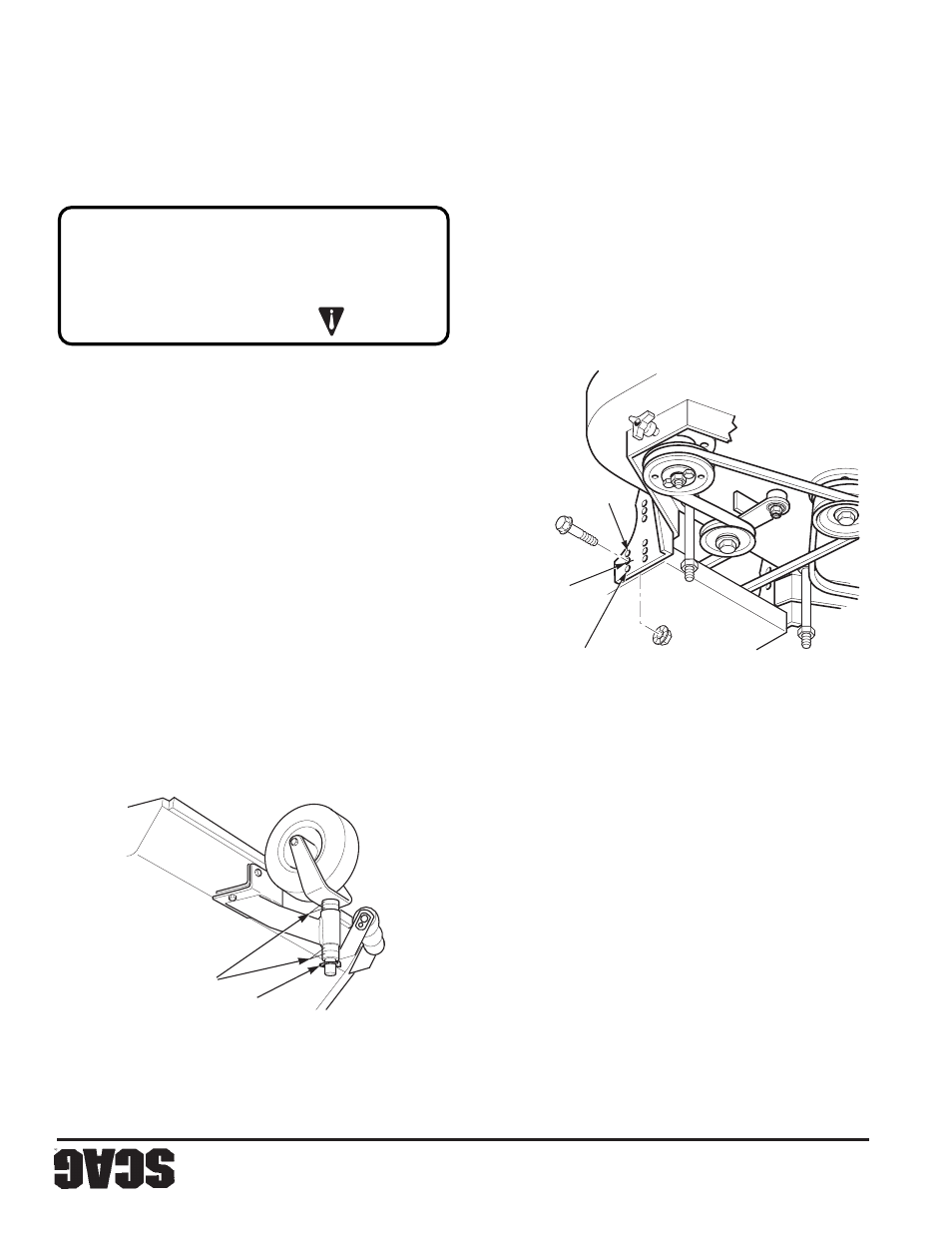

Figura 5. AJUSTE DE AL

TURA DE CORTE

SC405G-06 SP

CORTE BAJO (1 3/4" a 3")

CORTE ALTO

(3 1/4" a 4 1/2")

RANGO MEDIO

(2 1/2"a 3 3/4")

AJUSTE DE ALTURA DE LA PLATAFORMA DE CORTE

AJUSTE DE LA ALTURA DE COR

TE

El ajuste de la altura de corte puede realizarse moviendo

cualquiera de los cinco espaciadores más pequeños de 1/

4" en los pernos de montaje de la cuchilla a la parte

superior del eje o por debajo del eje.

-NOTA

-

T odas las cuchillas deben estar distribuidas por

igual.

Los espaciadores de la rueda libre también pueden ser

reubicados para modificar las alturas de corte y la

inclinación de la plataforma. (V ea la Figura 6).

Pin

Espaciadores

2003SGB005 SP

Figura 6. Espaciadores de la rueda loca

Para un mejor corte y una mejor descarga, deben

instalarse por lo menos tres espaciadores entre la cuchilla

y el eje (V ea la Figura 7).

ADVER

TENCIA:

Las cuchillas tienen un borde de corte afilado.

Use protección apropiada para los ojos y guantes

protectores o forre las cuchillas con material de

protección al retirar

, afilar e instalar cuchillas.
