13
AJUSTE DEL DEFLECTOR DE COR
TE
PERSONALIZADO
El deflector de corte personalizado está diseñado para
entregar un óptimo flujo de aire y un desempeño de corte
superior en cualquier tipo de césped. El deflector
personalizado puede levantarse o bajarse para
personalizar en forma precisa el desempeño de la
plataforma para el tipo de césped que se está cortando.
El deflector se puede colocar en tres (3) posiciones
diferentes para el desempeño óptimo.
A.
Posición 3" - el deflector se instala usando el
conjunto superior de agujeros en el deflector frontal
soldado dentro de la plataforma de corte. (V ea la
Figura 10). Las plataformas de corte V
elocity-Plus y
Advantage entregarán la mejor calidad de corte en
césped muy alto, tieso y difícil de cortar.
B.
Posición 3-1/2" (ajuste de fábrica para las
plataformas de corte Advantage) - el deflector se
instala usando el conjunto central de agujeros en el
deflector frontal soldado dentro de la plataforma de
corte. (V ea la Figura 1
1). Para cortes de propósito
general, coloque el deflector de corte personalizado
en la posición 3-1/2". Esto le da la mejor combinación
de desempeño de corte en todos los tipos de césped.
C.
Posición 4" (ajuste de fábrica para las plataformas de
corte V
elocity-Plus) - el deflector se instala usando el
conjunto inferior de agujeros en el deflector frontal
soldado dentro de la plataforma de corte. (V ea la
Figura 12) La colocación del deflector en el ajuste de
4" mejorará el corte en otoño (recogida de hojas) y
reducirá los “soplos” en la plataforma de corte.
2004 CCB SP
TORNILLERÍA
DE MONT AJE
TORNILLERÍA
DE MONT AJE
-NOTA
-
La ubicación de los accesorios usados en las
ilustraciones es sólo para refer
encia. La
ubicación de los accesorios puede variar de
acuerdo con el tamaño de la plataforma de corte.
PARA AJUST
AR LA ALTURA DEL
DEFLECTOR DE COR
TE PERSONALIZADO
1.
Retire los accesorios que aseguran el deflector de corte
personalizado a la plataforma de corte (V ea la Figura 9).

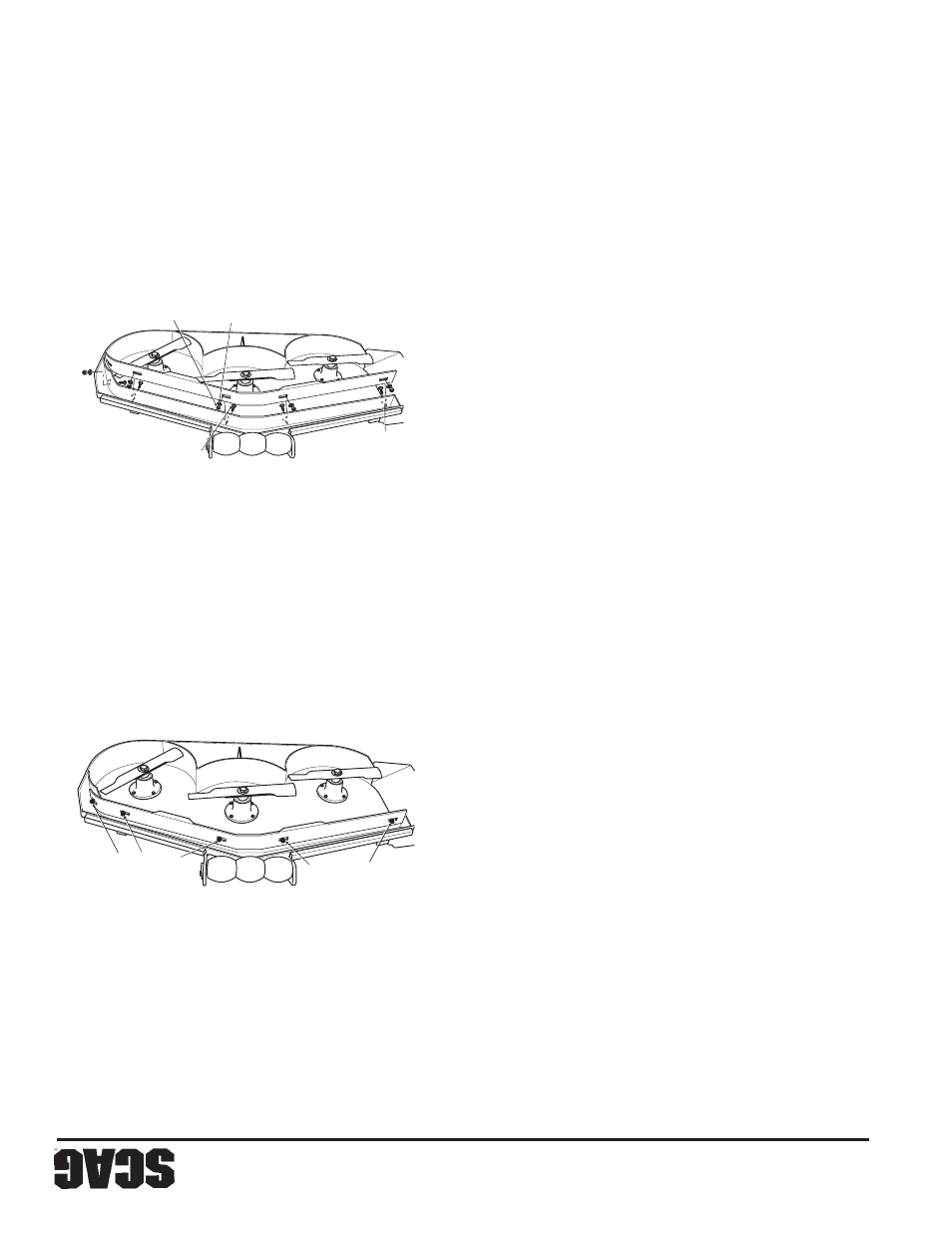

Figura 9. Deflector de corte personalizado
2.
Mueva el deflector de corte personalizado a la
posición deseada. (V ea las Figuras 10 hasta la 12
para la ubicación).
3.
Vuelva a instalar los accesorios de montaje como se
muestra. (V ea las Figuras 10 hasta la 12).
Apriete los
tornillos con un torque de 39 pies-lb.
Figura 10. P
osición del deflector de corte
personalizado de 3"
2004 CCB - 3" Setting SP
PERNO DEL CARRO
CONJUNTO SUPERIOR
DE AGUJER
OS P ARA
AJUSTE DE 3"
ARANDELA
PLANA
TUERCA ELÁSTICA
DE TOPE
