4
IT

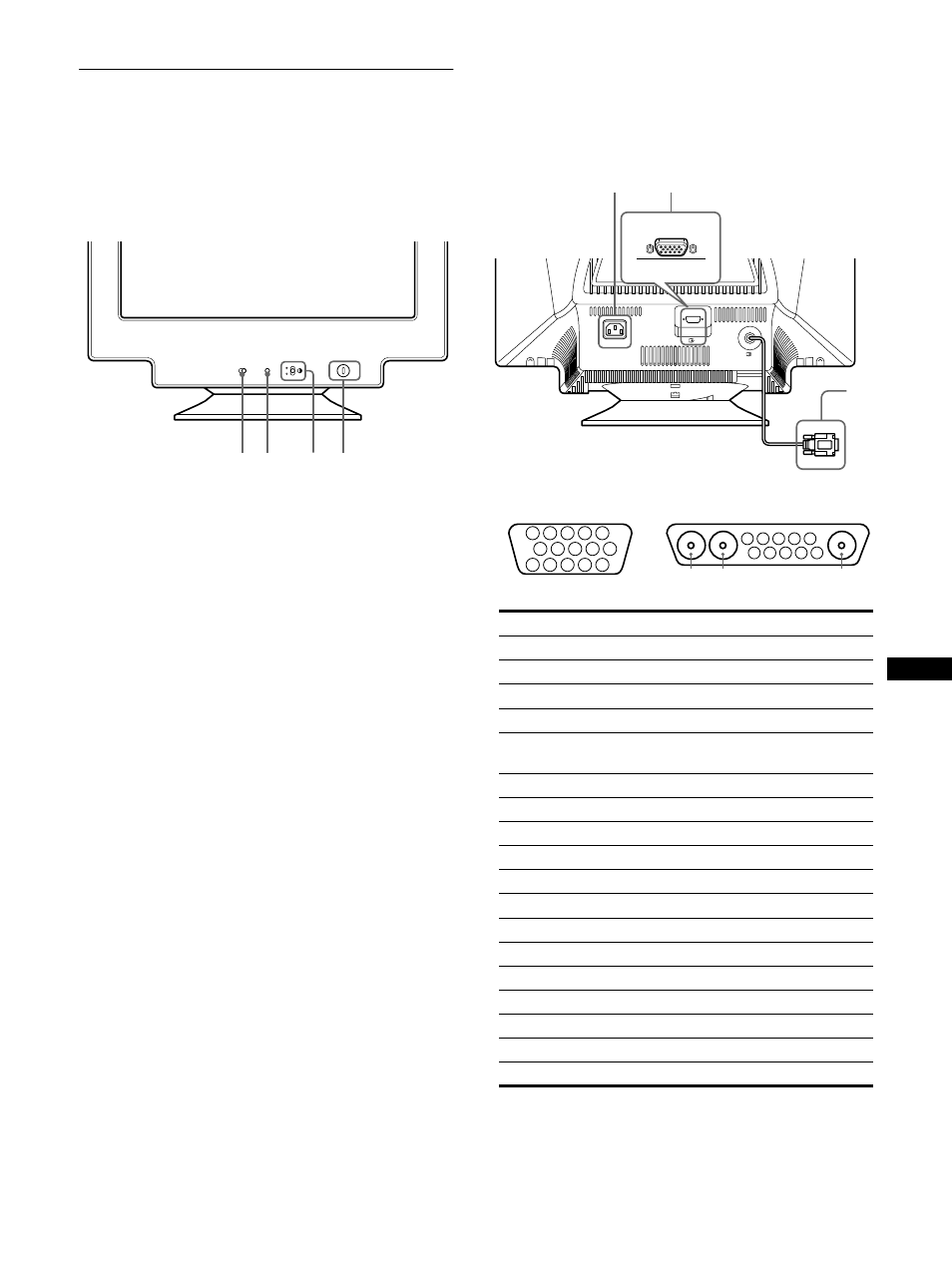

Identificazione delle parti e dei
comandi
Per ulteriori informazioni, vedere le pagine tra parentesi.
1 Interruttore INPUT (ingresso) (pagina 6)
Questo interruttore seleziona INPUT 1 (connettore di
ingresso video 1 (13W3): y1) o INPUT 2 (connettore di
ingresso video 2 (HD15): y2).
Questo tasto viene utilizzato per visualizzare o chiudere il
menu.
3 Tasto di comando (OK,
M/m) (pagina 8)
Questo tasto viene utilizzato per effettuare le regolazioni del
monitor e richiamare direttamente il menu CONTRASTO.
4 Interruttore e indicatore di accensione
! (alimentazione) (pagine 5, 15, 19)
Questo tasto serve ad accendere e spegnere il monitor.
L’indicatore di accensione si illumina in verde quando il
monitor viene acceso e si illumina in arancione quando il
monitor è nel modo di risparmio energetico.
5 Connettore AC IN (pagina 5)
Questo connettore serve ad alimentare il monitor con corrente
alternata (CA).
6 Connettore 2 di ingresso video (HD15) (pagina 5)
Utilizzare questo connettore per immettere i segnali video
RVB (0,700 Vp-p, positivo) e i segnali sincronici.
7 Connettore 1 d’ingresso video (13W3) (pagina 5)
Utilizzare questo connettore per immettere segnali video
RVB (0,700 Vp-p, positivo) e segnali sincronici.
* DDC (Display Data Channel) è uno standard di VESA.
**I piedini fungono da ingresso sincronico combinato e da ingresso
sincronico orizzontale se sul piedino n. 7 è presente la sincronia
verticale.
AC IN
2
1
5
6
7
INPUT
MENU
OK
1
2
1 2
3 4
Fronte
Retro
N.
6 Segnale
7 Segnale
A1
–––
Rosso
A2
–––
Verde
A3
–––
Blu
1
Rosso
Orologio Dati (SCL)*
2
Verde
(Sinc composito su verde)
DDC + 5 V*
3
Blu
–––
4
ID (Terra)
Terra DDC*
5
Terra DDC*
C Sync**
6
Terra Rosso
Dati bidirezionali (SDA)*
7
Terra Verde
Sincronia V
8
Terra Blu
ID (100
Ω)
9
DDC + 5V*
ID (100
Ω)
10
Terra
Terra
11
ID (Terra)
–––
12
Dati bidirezionali (SDA)*
–––
13
Sincronia O
–––
14
Sincronia V
–––
15
Orologio Dati (SCL)*
–––
5 4
3 2 1
6
7
8
9
10
11
A3
12
13
14
15
5 4
3 2 1
6
7
8
9
10
A2
A1
6 HD15
7 13W3
