dB500a - PANNELLO POSTERIORE
1 LIVELLO DEL MICROFONO – permette di regolare il
volume dell'ingresso microfonico.
2 LED AMP / CLIP – LED a due colori che si accende
in Verde quando è attivo l'ampli, lampeggia in Rosso
se l'ampli è in distorsione o rimane fisso in Rosso
quando l'ampli è nel modo di protezione.
3 LIVELLO DI LINEA – permette di regolare il volume
dell'ingresso di linea.
4 FREQUENZE BASSE – controlla la banda dei bassi
dell'Equalizzatore di Canale, +/- 12 dB a 100Hz.
5 FREQUENZE ACUTE – controlla la banda degli acuti
dell'Equalizzatore di Canale, +/- 12 dB a 10kHz.
6
INTERRUTTORE DEL LIMITATORE – permette
di attivare il trattamento dinamico Optimax dei
dB500a. Quando l'Optimax è attivo si illumina un
apposito LED rosso.
7 INTERRUTTORE DI USCITA – permette di scegliere
il segnale inviato all'Uscita di Linea. Quando è in
posizione in su, il segnale all'Uscita di Linea è esat-
tamente il segnale all'Ingresso di Linea. Quando
lo si preme, l'Uscita di Linea presenta il MIX tra gli
Ingressi MIC e di Linea, oltre all'Equalizzazione dei
Bassi e degli Acuti e al filtro passa-alto.
8 INTERRUTTORE DEL FILTRO – permette di attivare
il filtro passa-alto tarato a 80Hz con una curva di
attenuazione con pendenza di 12 dB per ottava.
9 CONNETTORE DELL'INGRESSO DI LINEA – connet-
tore di Ingresso “combo” XLR e 1/4” per il collegamen-
to di segnali bilanciati e sbilanciati a livello di linea.
10 ALETTE DI RAFFREDDAMENTO – raffreddamento a
convenzione del finale di potenza interno realizzato
tramite massicce estrusioni in alluminio.
11 ACCENSIONE – interruttore principale dei dB500a.
12 PRESA IN CA – è qui che va collegato il cavo di ali-
mentazione standard IEC in CA in dotazione.
13 USCITA DI LINEA – connettore XLR maschio che
permette di collegare in cascata più dB500a.
14
CONNETTORE DI INGRESSO MIC – ingresso XLR
per il collegamento di microfoni a bassa impeden-
za al preampli a Basso Rumore e all'Alimentazione
Fantasma.
15 LED DI PICCO – LED Rosso che si illumina quando
all'Ingresso Mic viene ricevuto un segnale in distor-
sione.
dB500a - Componenti
PROTECTION
DESIGNED AND ENGINEERED IN THE UNITED STATES BY SAMSON TECHNOLOGIES
www.samsontech.com
dB500A
MADE IN CHIN
A
SAMSON
MIC LEVEL
0 10
AMP / CLIP
LINE OUTPUT MIC INPUT LINE INPUT
LINE LEVEL
0 10 12 12 12 12
8 8 8 8
4 4 4 4
EQUALIZER
LOW 100Hz HIGH 10KHz
P E A K
1 2 3 4 5
6
8
9
11
13
14
10
12
15
7

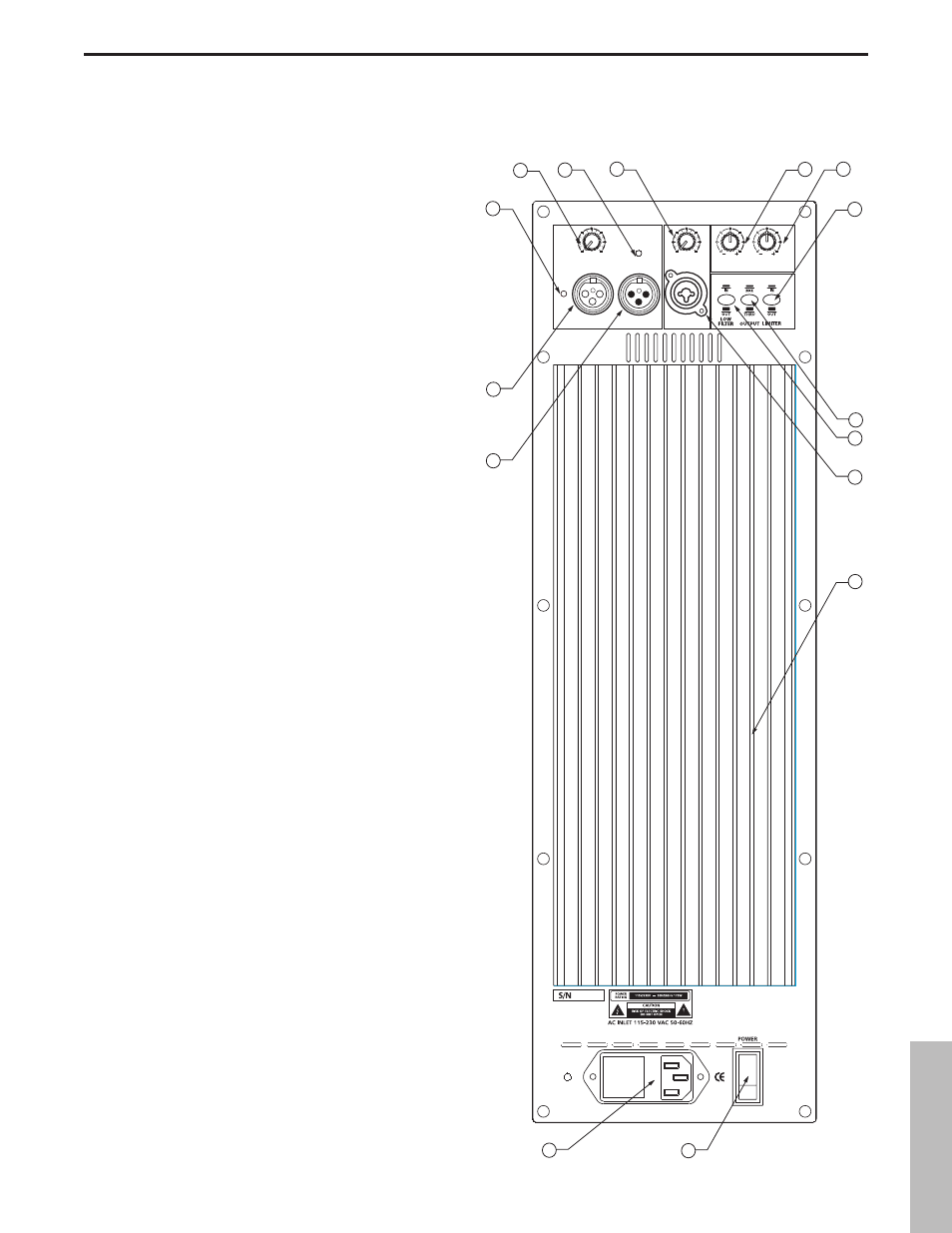

dB500a - Componenti del Pannello Posteriore
