34

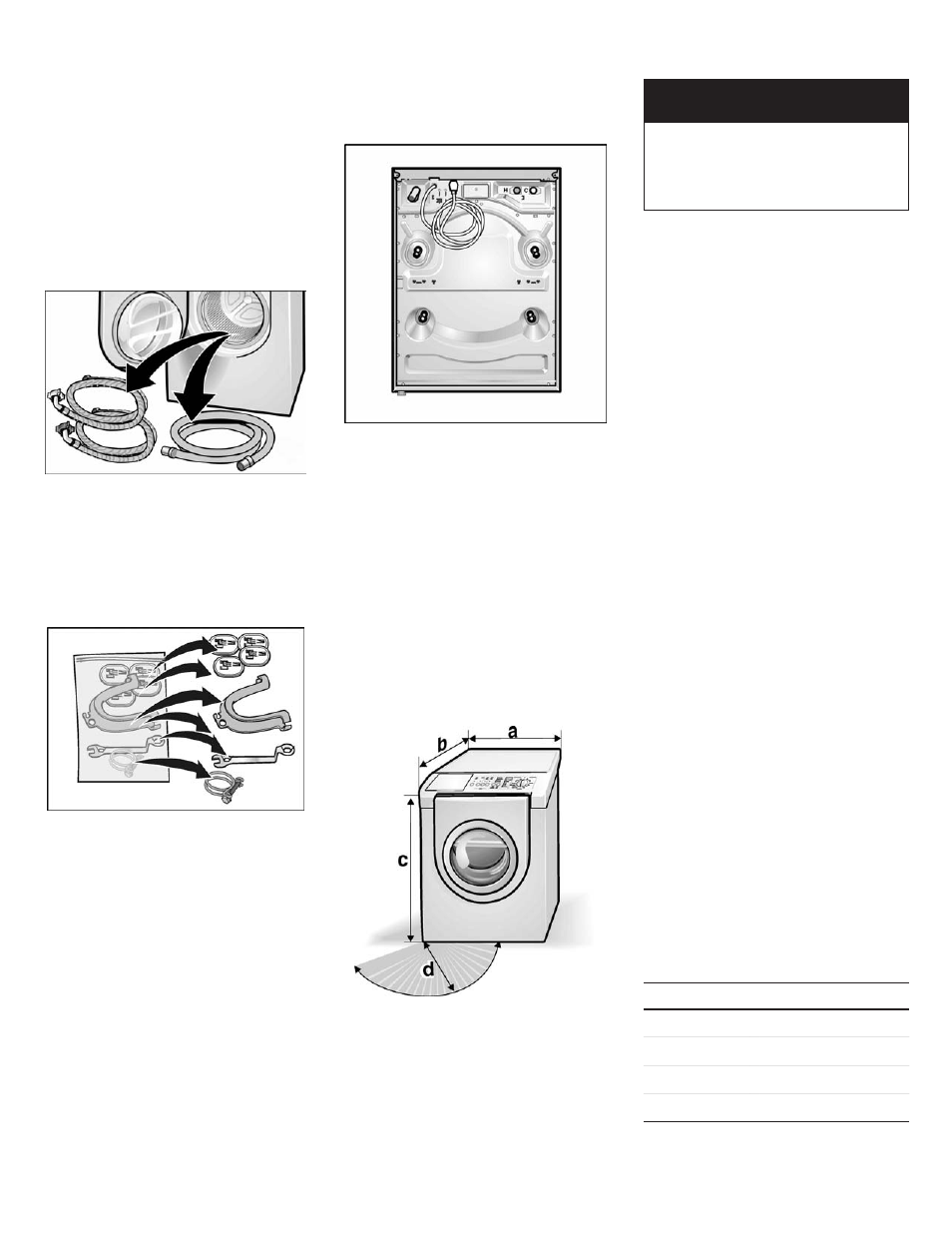

Equipement fourni
d'origine
Votre laveĆlinge a été fourni
accompagné d'un paquet
d'accessoires. Vérifiez que les
accessoires fournis avec votre
modèle figurent au complet. Si des
pièces manquent, prévenez
immédiatement votre revendeur.
Accessoires présents dans le
tambour :
- Tuyau flexible d'arrivée d'eau
froide (marqué en bleu).
- Tuyau flexible d'arrivée d'eau
chaude (marqué en rouge).
- Tuyau flexible de vidange de
l'eau.
Contenu du sachet :
- Coiffes servant à obturer les
ouvertures demeurées libres
après l'enlèvement des cales
de transport.
- Support pour le tuyau flexible
de vidange.
- Clé d'ajustage de l'horizontalité.
- 1 coude servant à raccorder
le tuyau flexible de vidange par
ex. à un évier.
Suivant le type de branchement,
vous aurez peutĆêtre aussi besoin
de l'accessoire suivant :
- Pièce en «Y» (procurezĆvous la
dans toute quincaillerie) au cas
où vous ne pourriez raccorder
le laveĆlinge qu'à l'eau froide.
Toute humidité présente dans le
tambour provient du dernier essai
subi par l'appareil avant de quitter la
chaîne de fabrication.
Au dos de l'appareil :
- Cordon d'alimentation
électrique terminé par une fiche
mâle.
C = Raccord d'eau froide
H = Raccord d'eau chaude
Outillage utile
Les outils suivants vous faciliteront
la tâche :
- Outil de découpage.
- Tournevis à pane plate.
- Clé polygonale (½" / 13 mm).
- Niveau à bulle.
Dimensions
a = 27.0 pouces (686 mm)
b = 30.7 pouces (780 mm)
c = 37.0 pouces (940 mm)
d = 16.0 pouces (407 mm)
Angle d'ouverture du hublot : 180°
Poids approximatif = 220 lbs
(100 kg.)
Lieu d'installation
d DANGER d
Ne reliez jamais le fil de terre du
laveĆlinge à une tuyauterie en
plastique, à un tuyau de gaz ou
d'eau chaude.
Veillez bien, c'est important, à ce
que l'appareil repose parfaitement
d'aplomb sur le sol. Il risque sinon
de bouger tout seul pendant les
cycles d'essorage.
Le sol sur lequel il repose doit être
plan et offrir une portance
suffisante. Les surfaces molles,
telles que celles recouvertes de
carpette ou les revêtements à dos
en mousse ne conviennent pas.
Si le laveĆlinge doit être installé sur
un plancher, veuillez :
q Si possible, placer l'appareil
dans un coin de la pièce.
q Visser une planche résistante à
l'eau (épaisseur minimum : ¾")
sur le sol.
q Utiliser des brides de retenue
pour bloquer les pieds du
laveĆlinge.
Pour obtenir ces brides (en kit),
adressezĆvous au service
aprèsĆvente (n° de réf. WMZ
2200).
Montage sur estrade
Pour monter le laveĆlinge sur l'esĆ
trade Siemens (accessoire porteur
du n° de réf. WZ 20395), veuillez
suivre la notice d'instructions acĆ
compagnant cet accessoire.
Placard
Si le laveĆlinge doit fonctionner
dans un placard, respectez les
écarts minimaux conformément au
tableau suivant :
Ecarts minimum à l'installation
Placard
Côtés 1/4" (6 mm)
Sommet 12" (305 mm)
Arrière 2,5" (64 mm)
Devant 1/4" (6 mm)
Sommet: 48 sq. in (310 sq. cm),
En bas: 24 sq. in (155 sq. cm)
