– 10 –
FRANÇAIS

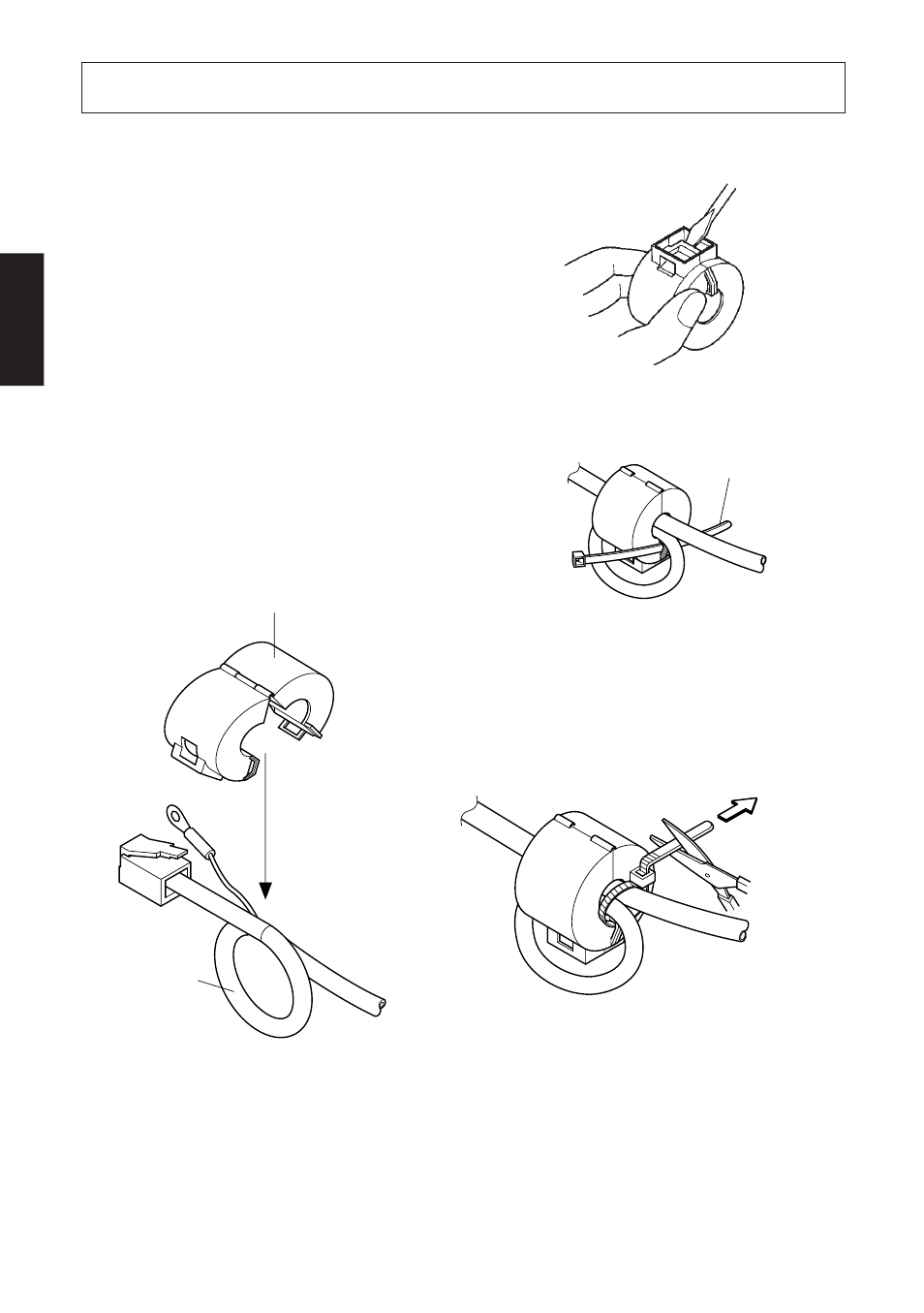

3. INSTALLATION DU NOYAU EN FERRITE
N.B.: Effectuez cette installation avec beaucoup de soin.
■ Un filtre antibruit en noyau en ferrite
destiné au câble de commande d’un
tiroir-caisse est livré avec l’imprimante.
■ Le noyau en ferrite devrait normale-
ment être ouvert, comme illustré à la
figure 3-2. Si votre noyau en ferrite
n’est pas ouvert, il convient de l’ouvrir
en faisant levier à l’aide d’un objet
pointu, ainsi qu’illustré à la figure 3-1.
En l’ouvrant, veillez bien à ne pas en-
dommager ni le noyau en ferrite ni le
verrouillage en plastique.
Fig. 3-1
Fig. 3-2
• Faire passer l’attache par le guide du
noyau en ferrite.
Fig. 3-3
• Faire passer l’attache autour de la
boucle du câble et verrouiller.
Coupez le bout de plastique qui dé-
passe à l’aide d’une paire de ciseaux.
Fig. 3-4
Tore de ferrite (28 mm de diamètre)
Une boucle
,,,
Attache
Tirer et couper
