48 Montage und Anschlüsse
Montage und
Anschlüsse

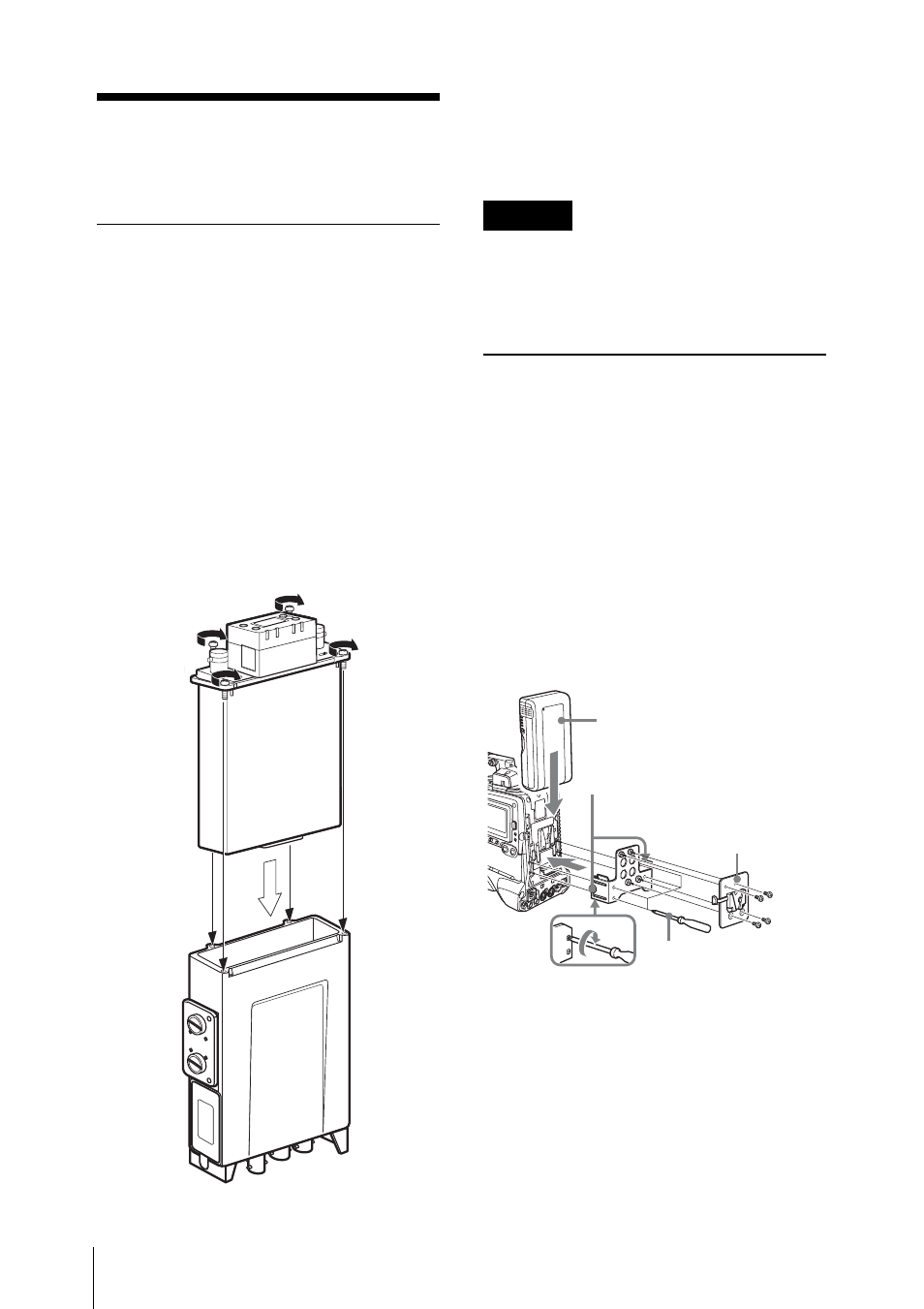

Anbringen der Empfänger-/
Tunereinheit
Schieben Sie den DWR-S01D oder WRR-
855 in den Einschub für den drahtlosen
Empfänger.
1
Schieben Sie die Empfänger-/
Tunereinheit in den Einschub für den
drahtlosen Empfänger, nachdem Sie
die Ausrichtung des 15-poligen D-
Sub-Anschlusses im Einschub und des
Anschlusses der Empfänger/
Tunereinheit überprüft haben.
2
Drehen Sie die vier
Befestigungsschrauben der
Empfänger-/Tunereinheit mit einem
Schraubenzieher fest.
Sollten eine oder mehrere Schrauben locker
sein, ist der Aufbau möglicherweise nicht
wetterbeständig oder es könnten Störungen
durch Vibrationen auftreten.
Montage am/Demontage
vom Camcorder
Zur Montage des drahtlosen Empfängers an
der Rückseite des Sony Camcorders
verwenden Sie den DWA-01D. Dafür sind
eine optionale Befestigungshalterung (A-
8278-057-B) und die mit dem DWA-01D
mitgelieferte Montageplatte erforderlich.
Um den DWA-01D von der Montageplatte
abzunehmen, drücken Sie auf den
Entnahmehebel auf der Montageplatte.
Anschluss des Stromkabels
Mit dem Gleichstromkabel, das mit dem
DWA-01D mitgeliefert wird, verbinden Sie
den DC IN-Anschluss mit
dem DC OUT-Anschluss des Camcorders.
Hinweis
BP-GL95/GL65/L80S/
L60S Akku (nicht
mitgeliefert)
Befestigungshalterung (A-
8278-057-B) (nicht mitgeliefert)
Montageplatte
(mitgeliefert)
Kreuzschlitz-
schraubenzieher
