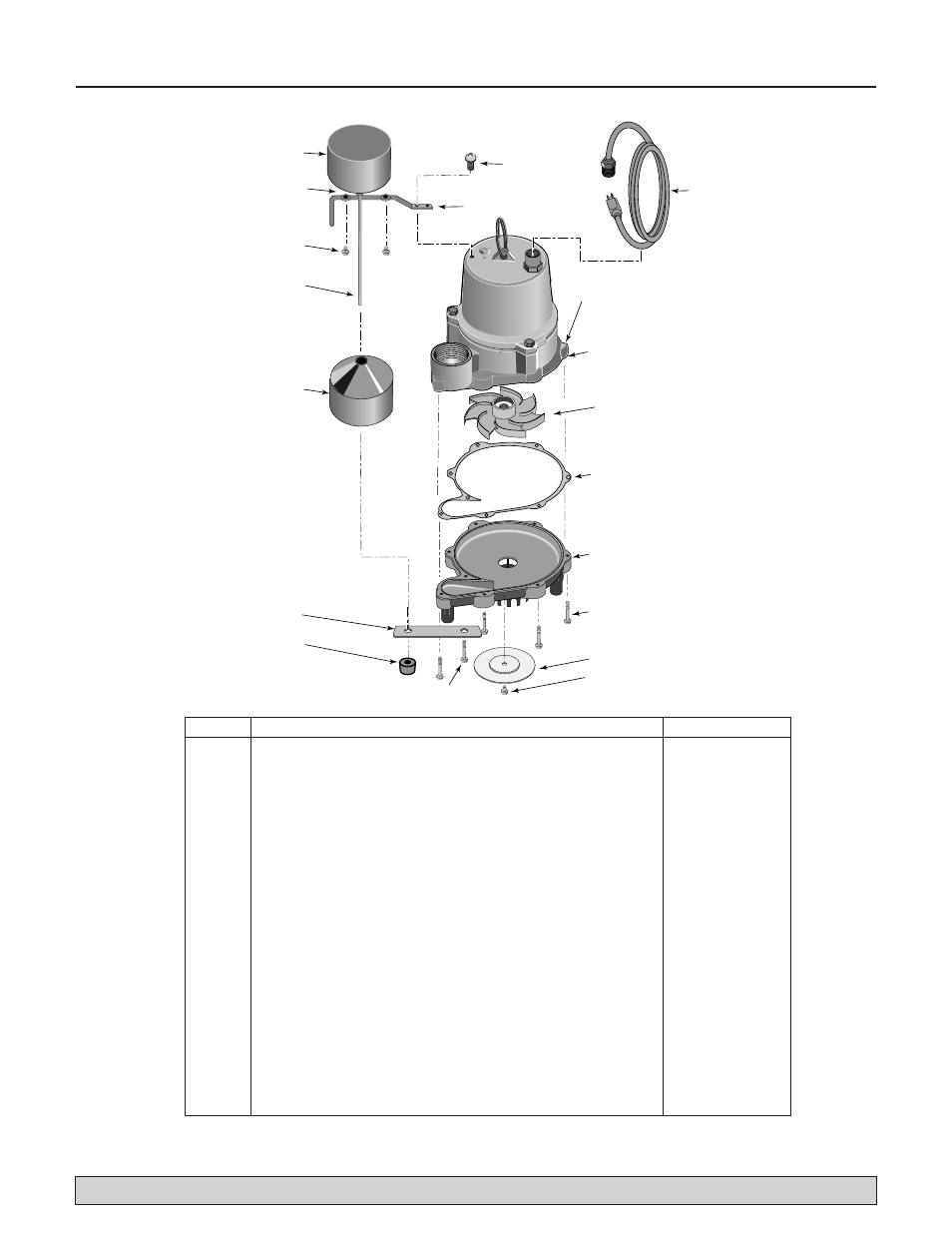

Pièces de rechange 13
Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867
5
1E
4
7
6
3
1B
1A
1F
13
8
10
9
11
12
2
1C
1D
anti-airlock
hole
* Si le moteur tombe en panne, la pompe au complet doit être remplacée.
** Pièce non illustrée.
Réf. Désignation 3997
1 Interrupteur à flotteur complet (comprend les Réf. 1A à 1F) FPS17-66
1A Interrupteur vertical
1B Axe de fixation (**)
1C Vis (2)
1D Tige de flotteur
1E Flotteur
1F Butée du flotteur
2 Sangle de retenue PS19-21
3 Vis à tête hexagonale n° 8-32 x 1/2 po U30-539SS
4 Support de fixation de l’interrupteur vertical PS19-20SS
5 Cordon électrique et fiche PW117-237-TSE
6 Moteur/Volute supérieure *
7 Impulseur PS5-29P
8 Joint PS20-21
9 Volute inférieur PS1-34P
10 Vis à tête hexagonale fendue du corps de la pompe,
n° 10-32 x 1 po (7)
U30-966SS
11 Plaque d’admission en acier inoxydable U43-142SS
12 Vis à tête cylindrique cruciforme en acier inoxydable de
la plaque d’admission, n° 6 x 1/4 de po
U30-972SS
13 Vis à tête hexagonale fendue du corps inférieur de la
pompe, n° 10-32 x 1-1/8 po
U30-967SS
Antibouchon
d’air
