7

ENSAMBLADO

IMPORTANTE: Esta unidad ha sido despachada con

aceite del motor pero sin gasolina

en el motor. Después

del ensamblado, vea la sección de OPERACION de este

manual para selección y llenado de combustible.

NOTE: Para determinar los lados derecho e

izquierdo de su expulsor de nieve, párese detrás de

la unidad con el motor en la posición más alejada de

usted. Vea el recuadro de la Figura 1.

Su expulsor de nieve ha sido completamente ensamblado

de fábrica, excepto el mango y el panel del mango, el

conjunto de la canaleta de descarga, el conjunto de la

manivela de la canaleta y la vara de cambios.

Esas partes se despachan sueltas en la caja.

Extraccion De La Unidad De La Caja

Corte las esquinas de la caja.

Extraiga todas las inserciones de empaque..

Ruede el expulsor de nieve fuera de la caja.

Antes de descartar la caja, asegúrese que se hayan

extraído todas las partes y la literatura.

Piezas Sueltas

(Vea la Figura 1)

a.

Panel del mango y conjunto de la canaleta

b.

Mango del lado derecho

c.

Mango del lado izquierdo

d.

Conjunto de la manivela de la canaleta

e.

Vara de cambios

f.

Conjunto de ferretería

Sugerencias de ensamblado: Para facilitar el

ensamblado, extraiga la canaleta de la caja y

colóquela sobre el motor. No desenvuelva la

Panel

de Mango

Mangos

Canaleta

Vara de

Manivela de

Parte

Parte

Parte

Parte posterior

la canaleta

cambios

derecha

izquierda

delantera

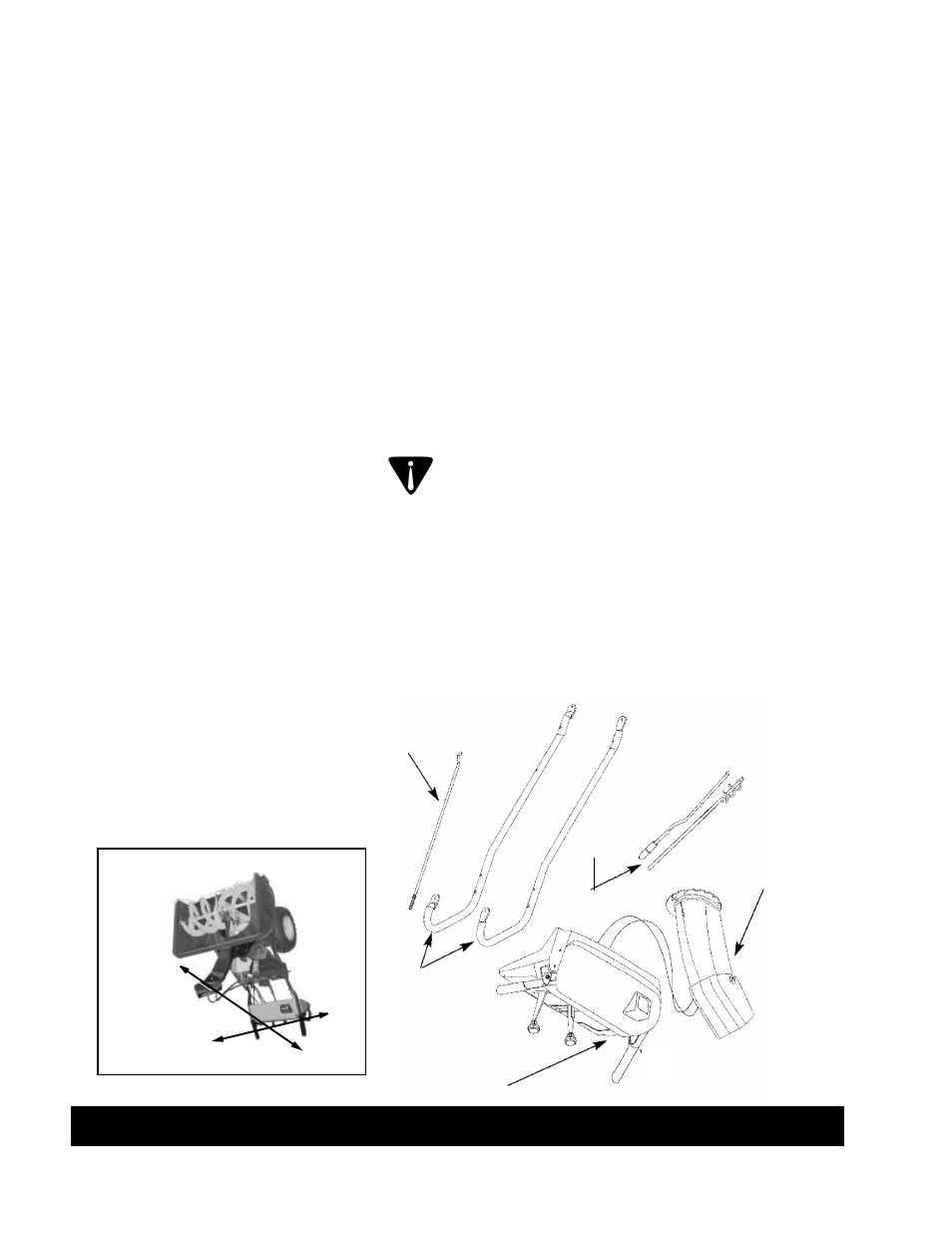

Figura 1

canaleta hasta después de instalar el panel del

mango, los cables del embrague y la cubierta de la

correa.

Herramientas Requeridas

1.

Llaves de 1/2", 7/16", 3/8" o un juego de llaves

ajustables

2.

Un juego de destornilladores de cabezal phillips

3.

Embudo

ADVERTENCIA: Antes de ensamblar

el

expulsor de nieve asegúrese que el cable de la

bujía esté desconectado y aléjese de la bujía.

Fijacion Del Conjunto

Del Mango

Estire los cables de control y coloque sobre el piso.

Coloque el mango derecho en posición con el lado

plano contra el expulsor de nieve. Usted puede

identificar el mango derecho por la etiqueta del

control del propulsor de tracción sobre el mismo y el

mango izquierdo por la etiqueta del control del

embrague de la hélice sobre el mismo.

Asegure el orificio del fondo del mango al expulsor de

nieve usando pernos hexagonales de 5/16x3/4" de

largo y la arandela de seguridad del conjunto de

ferretería (Grupo A en la página 6). No ajuste en este

momento. Vea la Figura 2.
