Fijacion De Los Cables Del Embrague

Los cables de control del embrague están fijados a la

limpiadora de nieve. Si los cables están fijados al tope del

motor con amarras de cable, corte las amarras ahora. Los

extremos en Z de los cables del embrague están

enganchados dentro de las empuñaduras de cada manija.

Asegúrese que haya una contratuerca enroscada

toda hasta la porción enroscada del adaptador en Z;

se proveen extras en el conjunto de ferretería. Vea la

figura 10.

Coloque la manija del embrague en la posición

elevada (up).

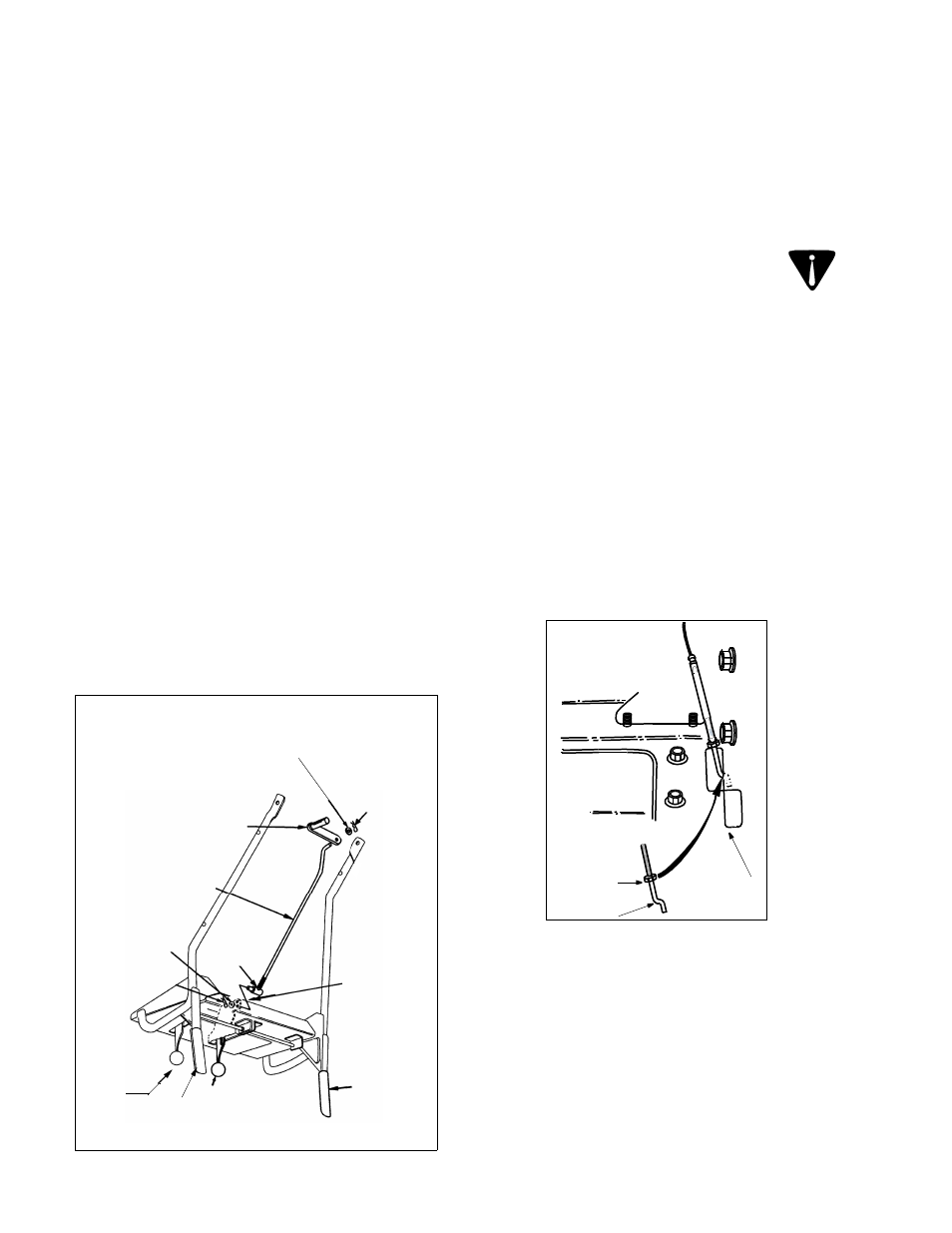

Figura 10

Gire hacia arriba la espiral sin fin izquierda

asegurándose que el cable esté encaminado

correctamente en las guías del rodillo del cable

ubicados en la parte posterior inferior de la unidad.

Sujete el extremo del cable en el tambor de manera

que el casquillo gire libremente sin torcer el cable.

Enrosque el casquillo en el adaptador en Z. Para

aliviar la tensión usted puede tener que tirar

ligeramente del cable. Mantenga girando el casquillo

sin torcer el cable.

Usted alcanzará un ajuste correcto cuando haya un

exceso mínimo en el cable pero no está ajustado.

Sujete las áreas planas del casquillo con pinzas y

ajuste la contratuerca contra el casquillo.

PRECAUCION: Los cables se aflojarán si usted no ajusta

la contratuerca.

ADVERTENCIA: No debe haber tensión en

ninguno de los cables del embrague con el

propulsor o la empuñadura del embrague de la

espiral sin fin en la posición desengan-chada

(up). Esos embragues son una característica de

seguridad. No cancele su función permitiendo

que exista tensión en cualquiera de los cables

con los embragues desenganchados.

Fijacion De La Vara De Cambios

Coloque la palanca de cambios en la posición de

sexta (6) velocidad.

Adaptador

Contra-

Mango del

embrague

en Z

seguridad

tuerca de

Figura 11

NOTA: Puede ser necesario mover la palanca de

cambios fuera de la posición de sexta velocidad y

moverla hacia la posición de quinta velocidad hasta

que el casquillo se deslice dentro del orificio sin fuerza.

Coloque el extremo doblado de la vara de cambio

dentro del orificio en el conjunto del brazo de

cambios. Vea la figura 11. Asegure con la arandela

plana de 5/16 y el broche de cabello del conjunto de

ferretería (grupo D).

Comience a enroscar el casquillo (incluido en el

mismo grupo en el conjunto de ferretería) dentro del

otro extremo de la vara de cambios. Tiene que

alinearse con el orificio superior en la palanca de

cambios (debajo del panel del mango). Mientras

alinea el casquillo, empuje hacia abajo la vara de

cambios y el conjunto del brazo de cambios tanto

como pueda.

Una vez que el casquillo se deslice dentro del orificio,

gírelo en sentido contrario a las agujas del reloj una

vuelta completa e inserte en el orificio en la palanca

de cambios

Asegure el casquillo a la palanca de cambios con otra

arandela plana de 5/16 y broche del cabello del grupo

D del conjunto de ferretería. Vea la Figura 11.

Antes de operar el expulsor de nieve, asegúrese de

inspeccionar el ajuste correcto de la vara de cambios

según las instrucciones de la sección de Ajustes.

Fijacion De Los Gatillos De Giro

Alimente el cable del gatillo a través del lado exterior

de la ranura en el panel del mango. No alimente el

cable a través del mismo lado de la ranura que el

adaptador en Z.

Vara de

Broche

Arandela plana

Casquillo

Arande

Control de

Palanca

de cambios

la hélice

del cabello

la plana

Broche

del cabello

Embrague del

propulsor

de

tracción

Control

de la

distancia de

la canaleta

Conjunto del

brazo de cambios

cambios
