22
del bastidor debajo de la limpiadora de nieve. Vea la
Figura 30.

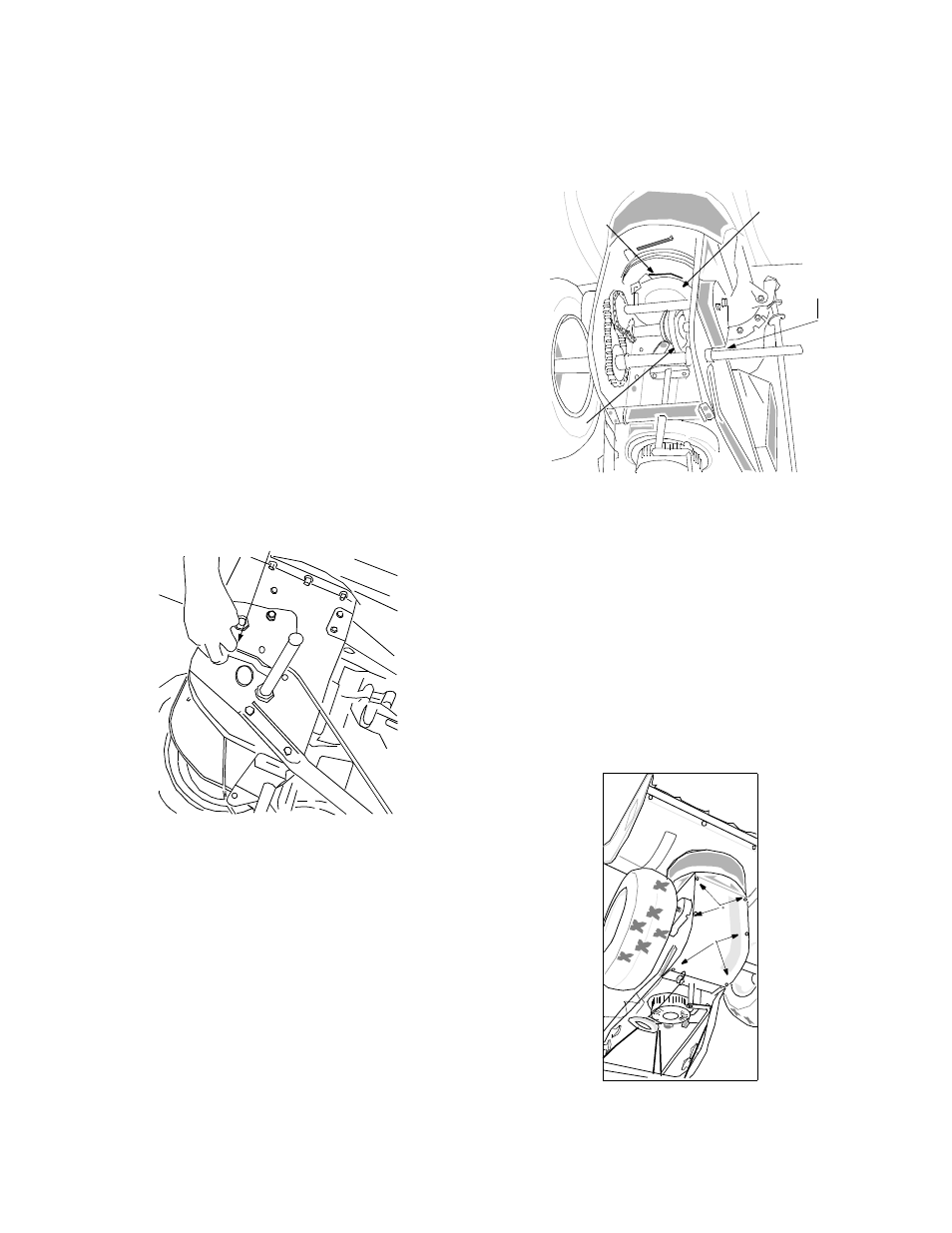

Figura 30
• Separe la polea intermedia de la polea del propulsor y
extraiga la polea de la polea del motor. Encontrará la
polea intermedia en la parte delantera del motor y
debajo de la cubierta de la correa que extrajo
previamente. Vea la Figura 27.
• Trabajando desde la parte inferior del bastidor,
deslice la correa entre la rueda de fricción y el disco
de la rueda de fricción. Vea la figura 31. Usted puede
tener que retorcer plana la correa para deslizarla por
la separación entre la rueda de fricción y el disco de
la rueda de fricción. Extraiga completamente la
correa.
• Coloque la nueva correa. Reensamble siguiendo las
instrucciones en orden inverso.
Figura 31
Tor
nillo
s
Ubicación de la
Disco de la rueda
Rueda de fricción
de fricción
correa propulsora
Rueda de
friccion
Ubicacion de la
correa
propulsora Disco de la
rueda de
friccion
Ubicacion
de la polea
intermedia
Cambio De La Goma De La Rueda De Friccion
Inspeccione la goma de la rueda de fricción después de
25 horas de operación y periódicamente después. Si se
hallan señales de desgaste o grietas, reemplace la goma.
• Drene la gasolina de la limpiadora de nieve o coloque
un trozo de plástico debajo de la tapa de gasolina.
• Incline la limpiadora de nieve hacia arriba y adelante
de manera que se apoye sobre la armadura.
• Extraiga los seis tornillos de la cubierta del bastidor,
debajo de la limpiadora de nieve. Vea la Figura 30.
• Extraiga la clavija clik que asegura la rueda izquierda
y extraiga la rueda del eje.
• Extraiga los cuatro tornillos que aseguran la cubierta
del propulsor izquierdo al bastidor. Extraiga la
cubierta del propulsor del lado del bastidor. Vea la
figura 32.
Figura 32
• Sujetando el conjunto de la rueda de fricción, deslice
el eje hexagonal fuera del lado izquierdo de la unidad.
Caerá el separador del lado derecho del eje
hexagonal y el piñon deberá colgar suelto en la
cadena.
• Levante el conjunto de la rueda de fricción entre el eje
y los conjuntos del eje propulsor.
• Extraiga los seis tornillos de ambos lados del conjunto
de la rueda. Extraiga la goma de la rueda de fricción
de entre la plancha de la rueda de fricción.
• Reensamble la nueva goma de la rueda de fricción al
conjunto de la rueda de fricción, ajustando los seis
tornillos en rotación y con igual fuerza.
NOTA: Es importante ensamblar simétricamente la
goma en la rueda de fricción para un funcionamiento
apropiado.
• Inserte la clavija del conjunto del brazo de cambios
dentro del conjunto de la rueda de fricción y
Cubrierta del propulsor
Cubrierta
del
propulsor
