Utilisation des prises d’entrée audio/vidéo
43
Conseils
■
Assurez-vous que
tous les con-
necteurs de câble
sont bien engagés
dans les prises.
■
Branchez toujours
les câbles compte
tenu des couleurs :
ROUGE pour audio
droite, BLANC pour
audio gauche et
JAUNE pour vidéo.
■
Un écran bleu uni
avec le mot Vidéo
affiché indique que
vous avez choisi le
mode VIDÉO2, mais
qu’aucun signal
n’est détecté à la
prise vidéo.
Besoin d’aide ?
Visitez notre site web à
www.sanyoctv.com
ou appelez le
1-800-877-5032

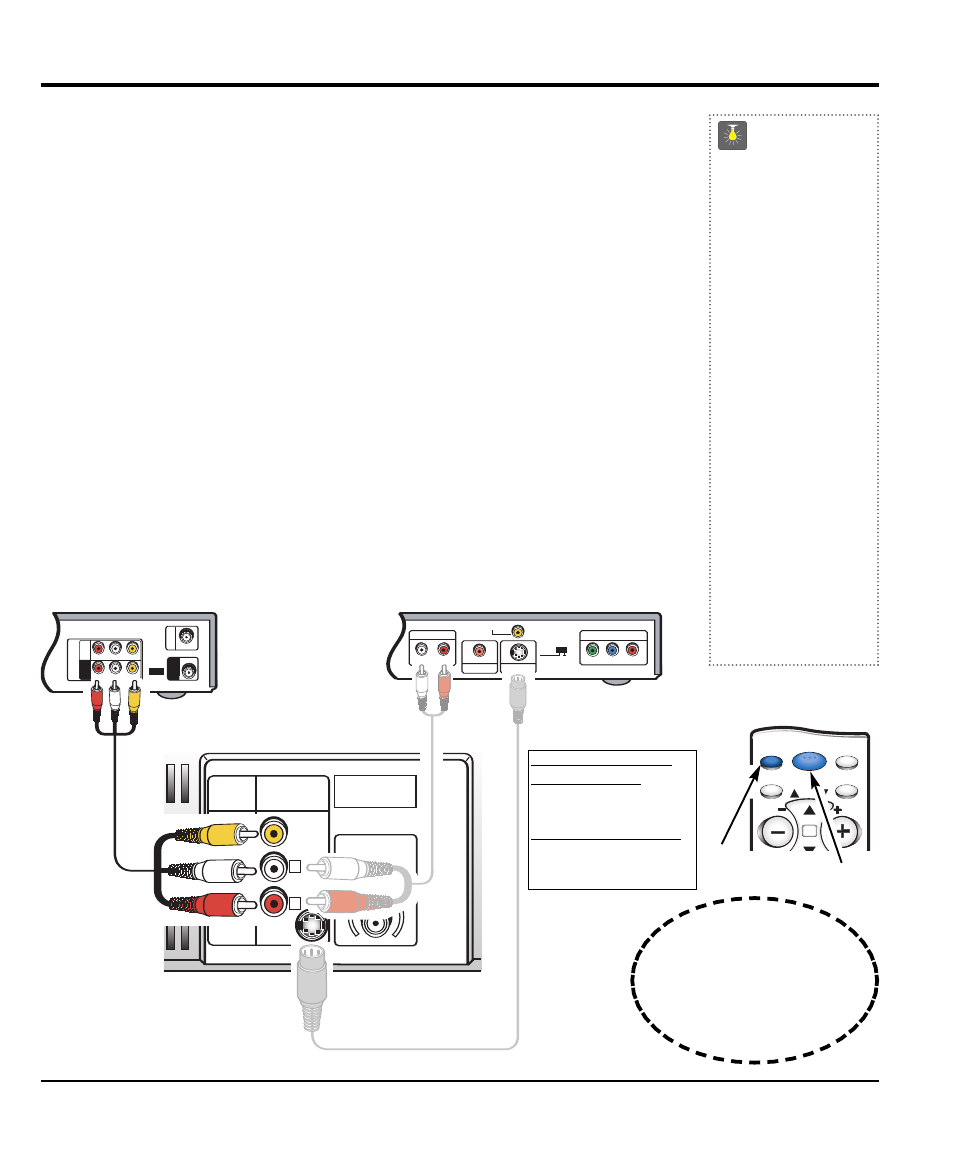

BRANCHEMENT D’UN MAGNÉTOSCOPE OU LECTEUR DE DVD
Arrêtez le téléviseur et l’équipement extérieur avant de brancher les câbles. (Les câbles ne
sont pas fournis avec le télécouleur.)
❶
Reliez les sorties audio vidéo d’un magnétoscope, d’un lecteur de DVD, ou d’un système
de audio numérique d’un autre équipement à l’entrée audio vidéo du téléviseur.
Avec un magnétoscope monophonique (prise audio simple), ne reliez que la sortie audio du
magnétoscope à l’entrée audio (L) du téléviseur.
➀
Facultatif
Branchez la sortie vidéo S du lecteur de vidéodisque numérique, du magnétoscope, du
système de son numérique ou d’un autre appareil dans la prise d’entrée vidéo S du
télécouleur.
❷
Appuyez sur POWER pour mettre le téléviseur en marche. Mettez aussi l’équipement
extérieur en marche.
❸
Pour accéder aux entrées audio/vidéo, appuyez sur la touche de INPUT pour choisir la
VIDEO2.
Remarque: Les entrées audio/vidéo (AV2) et les entrées des composants partagent les
mêmes prises audio (R/L).
Branches l’équipment au composant ou aux entrées AV2, mais non aux deux
en même temps.
Y
P
B
/C
B
/C
R
P
R
COMPONENT VIDEO OUT
AUDIO OUT
R
L
DIGITAL OUT
COAXIAL
S-VIDEO OUT
VIDEO OUT
VIDEO OUT
SELECT
S-VIDEO COMPONENT
AUDIO VIDEO
INPUT 2
R
L
UHF/VHF/CATV
75
Ω
P
R
P
B
Y
VIDEO
COMPONENT
2
34
R-AUDIO-L
R-AUDIO-L
VIDEO
VIDEO
VHF/UHF
TO TV
FROM ANT.
RF
CHANNEL
IN
OUT
IN
OUT
S-VIDEO
Arrière du magnétoscope
Prises arrière d’entrée
audio/vidéo du téléviseur
Lecteur de DVD
❶
①
①
Après avoir branché les
câbles, appuyez sur la touche
INPUT pour accéder aux entrées
A/V.
Il n’est PAS nécessaire de régler
l’appareil à un canal
non-utilisé.
Ce qu’il vous faut pour
les branchements :
❶
Câble audio/vidéo – 1
B
RANCHEMENTS OPTIONNELS
:
①
Câble vidéo-S –1
①
Câble audio – 1
Utilisation des prises d’entrée audio/video
❶
①
①
MENU
MUTE
DISPLAY
RECALL
RESET
INPUT
CH
POWER
VOL
VOL
❷
❸
Télécommande
