Utilisation des prises d’entrée audio / video de composant
41

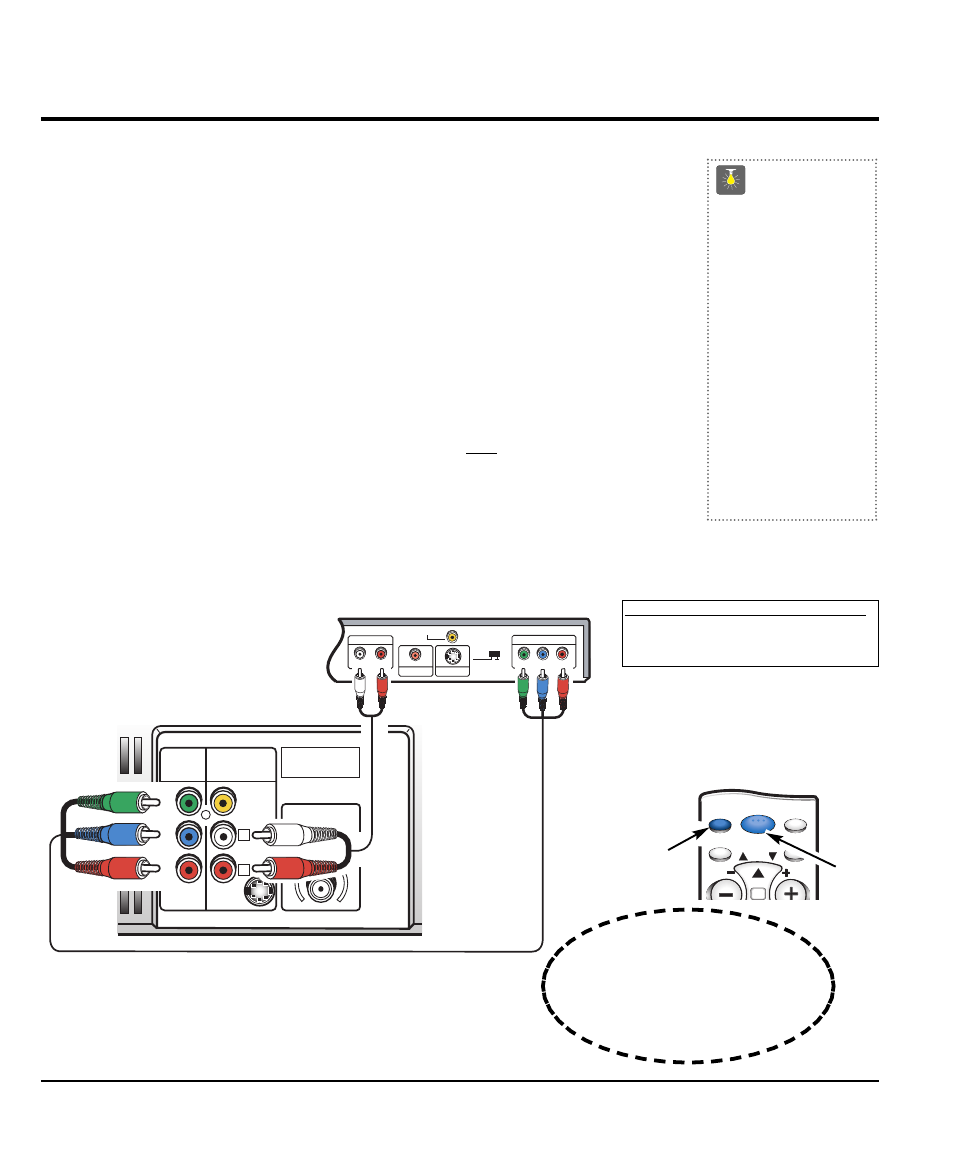

BRANCHEMENT D’UN LECTEUR DE VIDÉODISQUE
Arrêtez le téléviseur et l’équipement extérieur avant de brancher les câbles. (Les câbles ne
sont pas fournis avec le télécouleur.)
❶
Branchez la sortie vidéo entrelacée d’un lecteur de vidéodisque ou d’un autre appareil
composant dans les prises d’entrée vidéo de composant du téléviseur (Y-Pb-Pr).
❷
Branchez la sortie audio du lecteur de vidéodisque dans les prises d’entrée audio (G/D)
de composant du télécouleur.
❸
Appuyez sur POWER pour mettre le téléviseur en marche. Mettez aussi l’équipement
extérieur en marche.
❹
Pour accéder aux entrées audio/vidéo, appuyez sur la touche INPUT pour choisir la
source de COMPOSANT2.
Remarque: La sortie du composant lecteur de vidéodisque doit être réglée sur
Entrelacé (480i).
Les entrées audio/vidéo (AV2) et les entrées des composants partagent les
mêmes prises audio (R/L).
Branches l’équipment au composant ou aux entrées AV2, mais non aux
deux en même temps.
Lecteur de DVD
Prises vidéo de composant
du téléviseur (Y-Pb-Pr)
Conseils
■
Un écran bleu uni
avec le mot Vidéo
affiché indique que
vous avez choisi
le mode COM-
POSANT2 mais
qu’aucun signal
n’est détecté à
la prise vidéo.
Besoin d’aide ?
Visitez notre site web à
www.sanyoctv.com
ou appelez le
1-800-877-5032
Ce qu’il vous faut pour les branchements :
❶
Câble vidéo pour composant – 1
❷
Câble audio – 1
Utilisation des prises d’entrée audio/video
de composant
Après avoir branché les câbles,
appuyez sur la touche INPUT
pour accéder aux
entrées A/V.
Il n’est PAS nécessaire de régler
l’appareil à un canal
non-utilisé.
Y P B /C B /C R P R
COMPONENT VIDEO OUT AUDIO OUT
R L
DIGITAL OUT
COAXIAL
S-VIDEO OUT
VIDEO OUT
VIDEO OUT
SELECT
S-VIDEO COMPONENT
AUDIO VIDEO
INPUT 2
R
L
UHF/VHF/CATV
75 Ω
P R
P B
Y VIDEO
COMPONENT
2
S-VIDEO
❶
❷
❶
MENU RECALL
RESET INPUT
CH
POWER
VOL VOL
❸
❹
Télécommande
❷
