Figura 6-5 Ajuste de altura de la plataforma de corte
2. Gire la cuchilla de corte que está al lado izquierdo de
la plataforma de corte. Ponga la cuchilla de corte de
modo que dé cara de la parte frontal a la posterior de
la máquina.
3. V erifique la medida desde el suelo hasta la punta de
la cuchilla de corte en la parte posterior de la hoja a
lado izquierdo. Si la medida no se encuentra en 3",
puede realizarse un ajuste utilizando la varilla de
control de altura de la plataforma.
4. Ajuste aflojando las contratuercas de la varilla de
control de la altura de plataforma. Gire la varilla de
control de la altura de plataforma hasta llegar al
ajuste de 3". Sostenga la varilla de control de la
altura de plataforma y apriete las contratuercas.
5. Cuando se haya hecho el ajuste a la varilla de control
de la altura de plataforma, verifique la medida desde
el suelo hasta la punta de la cuchilla de corte al
frente de la hoja a lado izquierdo. Si la medida no
está a 3", se debe hacer un ajuste con la palanca de
ajuste de la plataforma de corte. Ajuste como sigue:

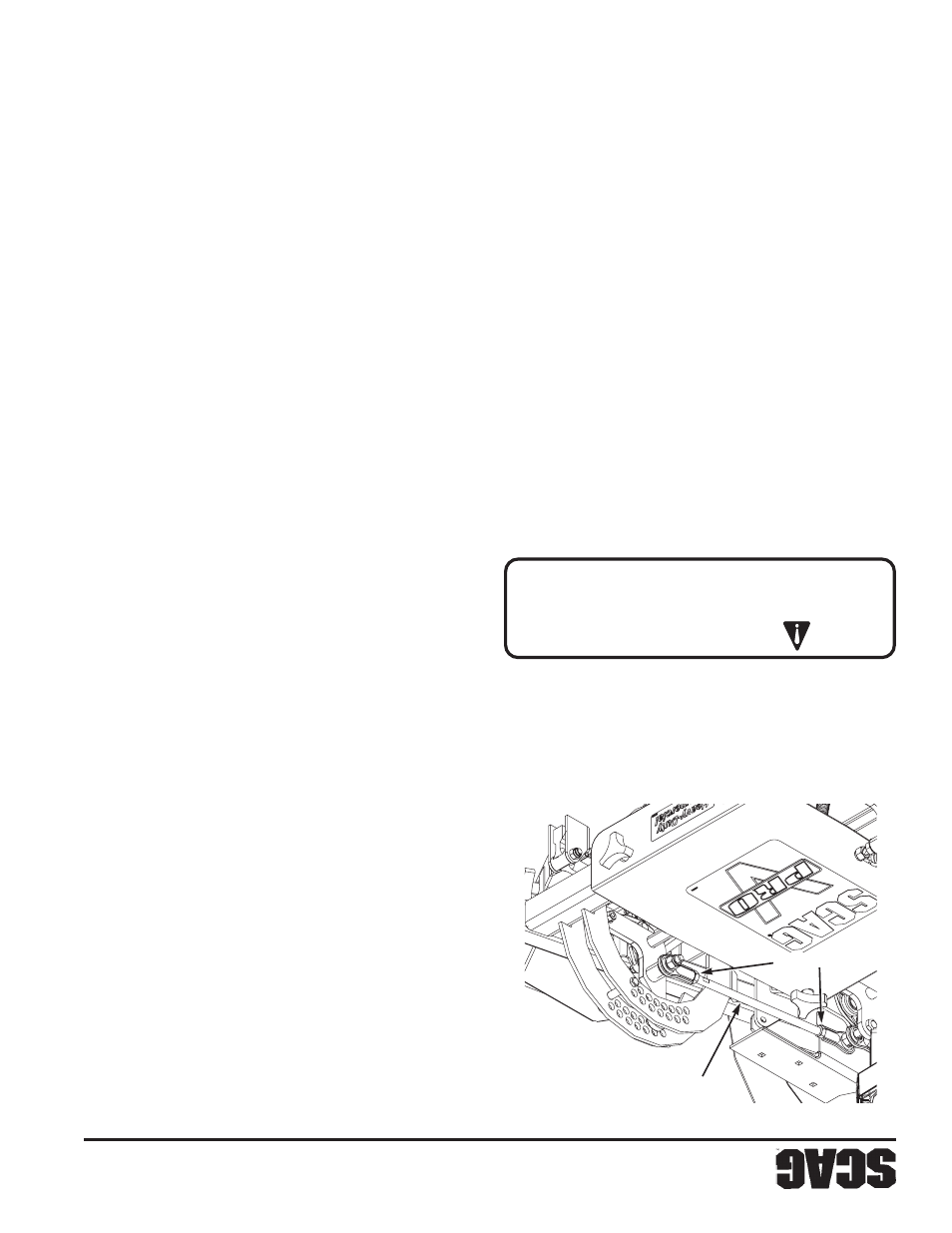

VARILLA DE CONTR OL DE
ALTURA DE LA PLA TAFORMA
AFLOJE AQ UÍ
ADVER TENCIA:
Siempre lleve la protección apropiada para manos
y ojos al trabajar con cuchillas de corte.
B. Gire los pernos de ajuste en ambos lados, ya sea
en el sentido de las agujas del reloj para levantar
o contra el sentido de las agujas del reloj para
bajar la parte frontal de la plataforma de corte
hasta que las medidas sean iguales. Apriete las
tuercas elásticas de tope.
6. Gire la cuchilla de corte que está al lado derecho de
la plataforma de corte. Ponga la cuchilla de corte de
modo que dé cara de la parte “frontal a la posterior”
de la máquina.
7. V erifique la medida desde el suelo hasta la punta de
la cuchilla de corte en la parte frontal y posterior de
la hoja a lado derecho. Si la medida no está a 3", se
debe hacer un ajuste con la palanca de ajuste de la
plataforma de corte. Ajuste como sigue:
A. Afloje las tuercas elásticas de tope que aseguran
los puntos de fijación del nivel de la plataforma al
frente de la plataforma de corte a ambos lados
(V ea la Figura 6-3 y Figura 6-4 para la ubicación
de la palanca de ajuste de la plataforma de
corte).
B. Gire los pernos de ajuste en ambos lados, ya sea
en el sentido de las agujas del reloj para levantar
o contra el sentido de las agujas del reloj para
bajar la plataforma de corte hasta que las
medidas sean iguales. Apriete las tuercas
elásticas de tope.
A. Afloje las tuercas elásticas de tope que aseguran
los puntos de fijación del nivel de la plataforma al
frente de la plataforma de corte a ambos lados
(V ea la Figura 6-3, Página 24 y Figura 6-4,
Página 25 para la ubicación de la palanca de
ajuste de la plataforma de corte).
