Altura de la plataforma de corte
El ajuste de la altura de la plataforma de corte se realiza
para asegurar que la misma corte en la altura señalada
en el indicador. Para verificar la altura apropiada de la
plataforma, asegúrese que el cortacésped esté en una
superficie plana y a nivel y que las llantas estén infladas
apropiadamente.
1.
Coloque la plataforma de corte en posición de
transporte. Afloje las contratuercas en ambos
extremos de la varilla de control de la altura de
plataforma. (V ea la Figura 6-6).
2.
Gire la varilla de control (V ea la Figura 6-6) hasta
que haya un espacio de 1/4" entre el tope posterior
de la plataforma y la parte superior de la plataforma
de corte. (V ea la Figura 6-7).
Apriete las
contratuercas en la varilla de control.
Figura 6-7. T
ope de la plataforma de corte
3.
V erifique la altura de corte de la plataforma de corte
colocando el pin de amarre en la posición 3" en el
indicador de la altura de corte. Libere la plataforma
de la posición de transporte y permita que se
desplace a la posición de la altura de corte de 3".
4.
V erifique la medida desde el suelo hasta la punta de
la cuchilla de corte. Si la medida no se encuentra en
3", puede realizarse un ajuste utilizando la varilla de
control de altura de la plataforma. (V
ea
la
Figura 6-6).
Figura 6-6. Ajuste de altura de la plataforma de cor
te
-NOTA-
Para evitar la oscilación de la plataforma de
corte, las cuatr
o cadenas suspendidas de la
plataforma de corte deben estar tensionadas. Si
las cuatro cadenas no están bajo tensión y la
plataforma oscila, debe reajustar la plataforma
de corte como se explicó en los procedimientos
mencionados anteriormente. Todas las medidas
deben tomarse desde el borde superior de la
plataforma, ya que las plataformas V elocity Plus
tienen un borde inferior dispar
ejo.
STC
2
006 CDH
A
SP
V
A
RILL
A
DE CONTROL
A
FLOJE
A
QUÍ
CUT
TING
HEIGHT
5
4 1/4
3 1/2
2 1/2
X
1 1/4
STC
2
006CDS SP
TOPE DE L
A
PL
A
T
A
FORM
A
1
/
4
"
TUERC
A
DE
B
LOQUEO
A
JUSTE
DE L
A
V
A
RILL
A
STC
2
006CDP SP

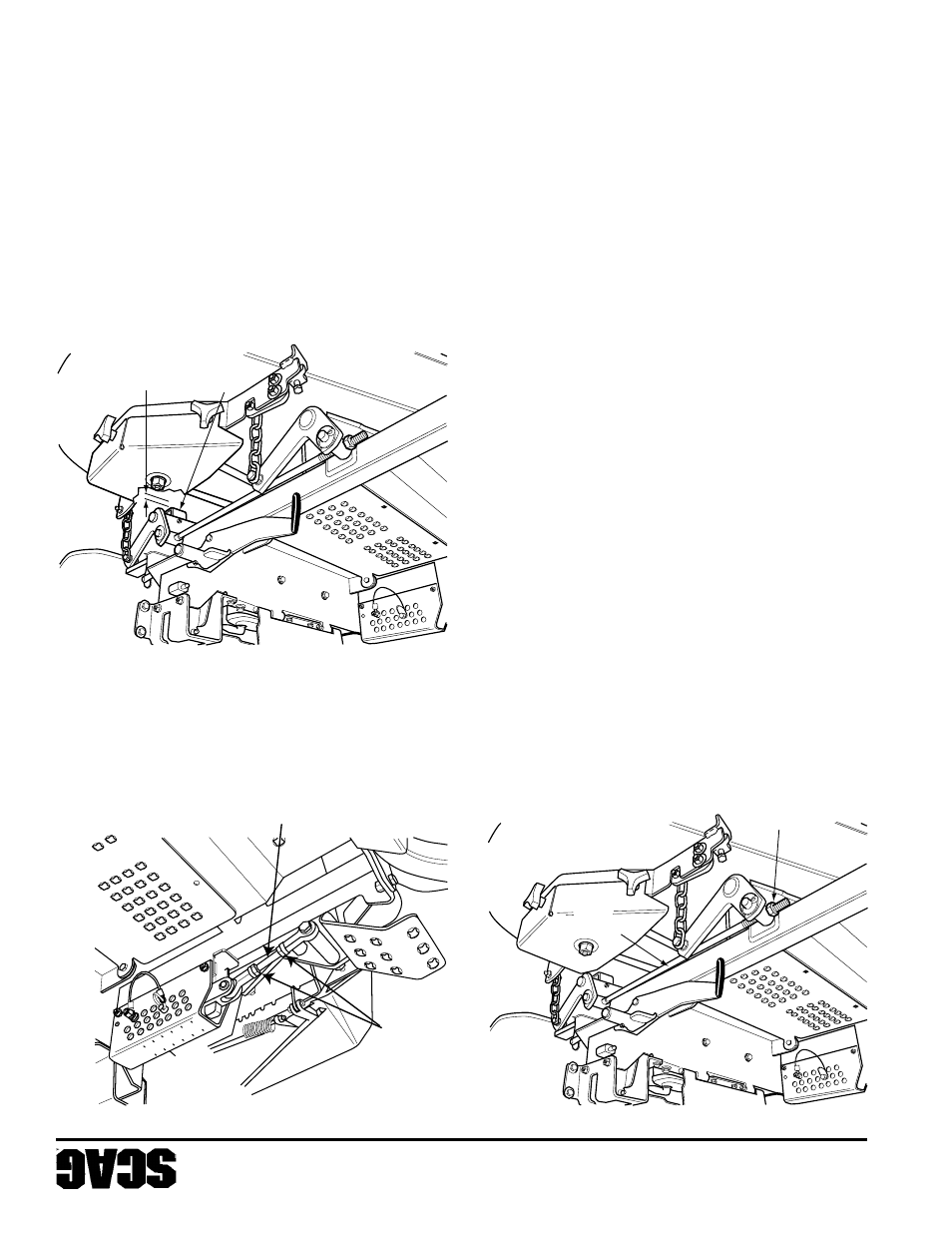

Figura 6-5. Ajuste de la plataforma de corte
