Sección 6
31

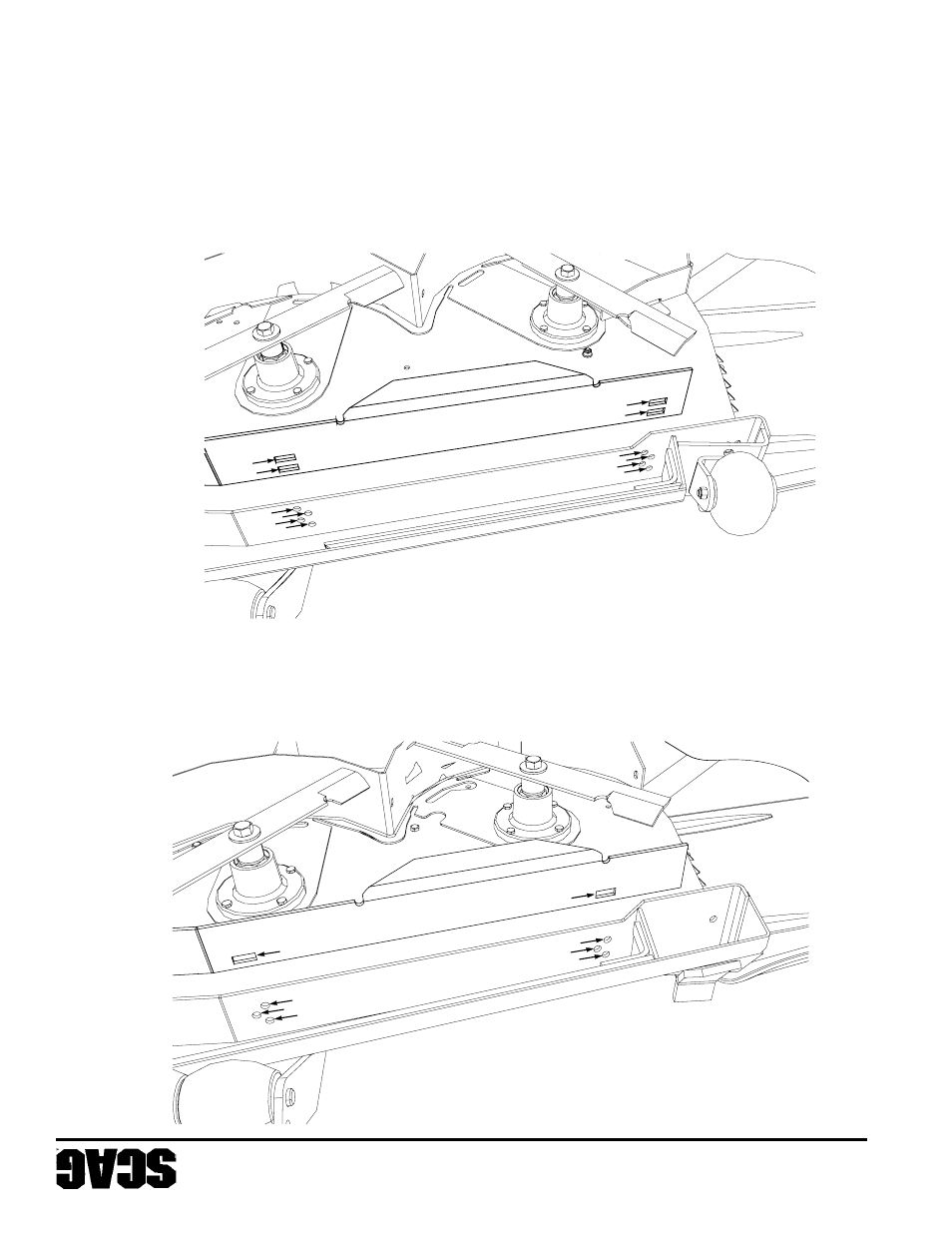

Figura 6-9. Ajuste del deflector de corte personalizado de 3 posiciones
Figura 6-9. Ajuste del deflector de corte personalizado de 7 posiciones
Ajuste del deflec tor de cor te personalizado
Ranur a de montaje Ubicación de accesorios de mon taje
1
2
3
A
1
2
3
A
Ranur a "A" Orificio1 Orificio 2 Orificio 3
Altura (pulgadas) 3” 3-1/2” 4”
1
2
34
A
B
1
2
3
4
A
B
Ajuste del deflec tor de cor te personalizado
Ranur a "A" Orificio 1 Orificio 2 Orificio 3 Orificio 4
Altura (pulgadas) 3-3/4” 4-1/4” 4-3/4” 5-1/4”
Ranur a "B" Orificio 2 Orificio 3 Orificio 4
Altura (pulgadas) 3-1/2” 4” 4-1/2”
Ranur a de montaje seleccionada Ubicación de accesorios de mon taje
