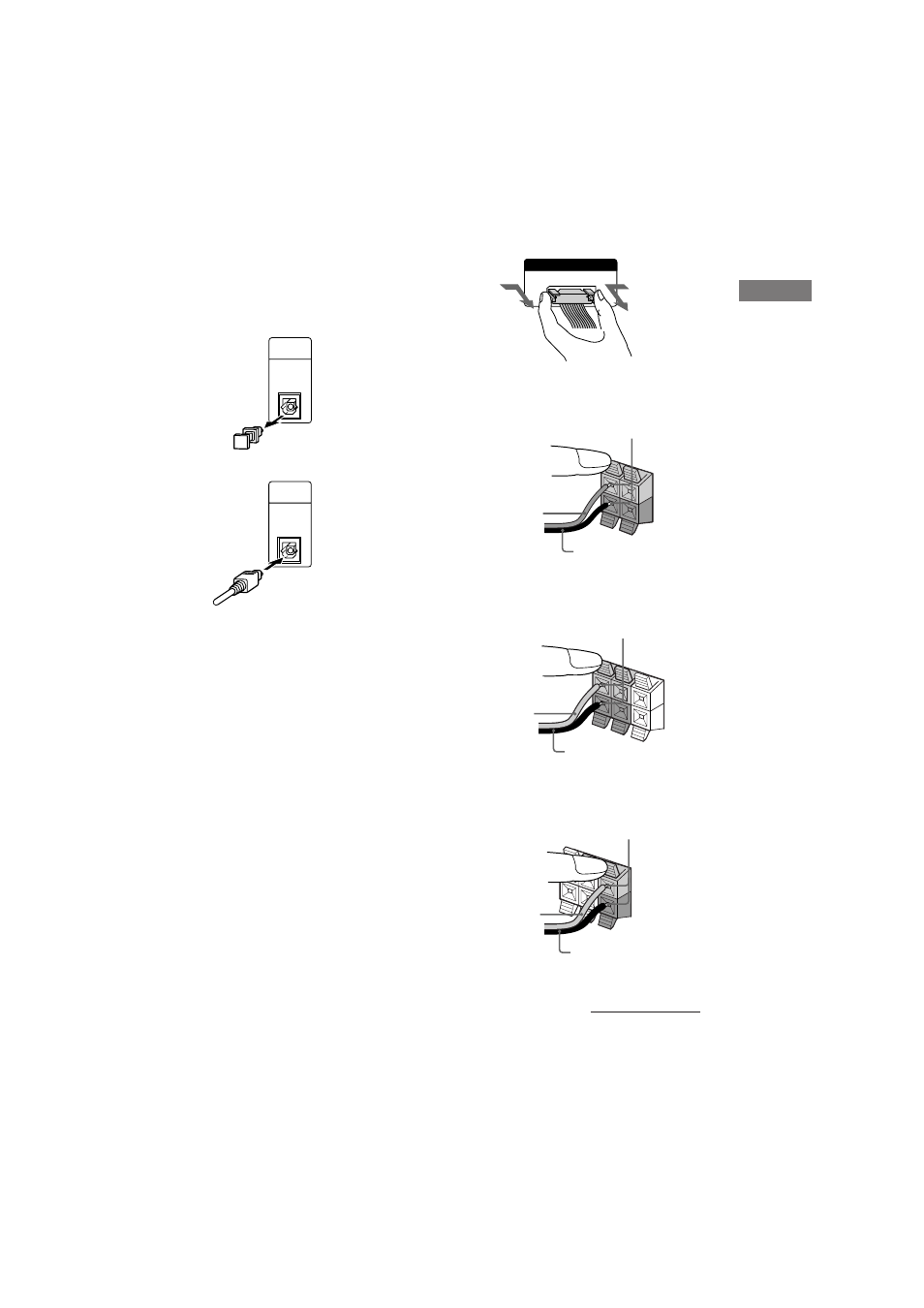

3 Raccordez les enceintes avant.
Raccordez les cordons d’enceintes avant
aux prises FRONT SPEAKER.
4 Raccordez les enceintes arrière.
Raccordez les cordons d’enceintes aux
prises REAR SPEAKER.
5 Raccordez l’enceinte centrale.
Raccordez les cordons d’enceintes aux
prises CENTER SPEAKER.
1 Raccordez le lecteur DVD/VIDEO CD/CD
et le tuner avec un câble optique.
Reliez la prise OPTICAL OUT du lecteur
DVD/VIDEO CD/CD à la prise OPTICAL
IN du tuner.
1 Enlevez le cache de la prise.
2 Raccordez le câble optique.
Prenez soin de brancher convenablement le
câble optique. Faute de quoi vous n’obtiendrez
aucun son du lecteur DVD/VIDEO CD/CD.
2 Raccordez les câbles plats de commande
de la chaîne aux connecteurs SYSTEM
CONTROL de sorte qu’ils s’encliquettent.
Raccordez le câble à la prise de même couleur
dans l’ordre indiqué sur le panneau arrière.
A SYSTEM CONTROL 1 (Rouge)
Raccordez le tuner à l’amplificateur audio/
vidéo.
B SYSTEM CONTROL 2 (Bleu)
Raccordez le tuner à l’amplificateur audio/
vidéo.
C SYSTEM CONTROL 3 (Noir)
Raccordez le lecteur DVD/VIDEO CD/CD
au tuner.
D SYSTEM CONTROL 4 (Noir)
Raccordez le tuner à la platine à cassette.
E SYSTEM CONTROL 5 (Blanc)
Raccordez la platine à cassette au lecteur
DVD/VIDEO CD/CD.
Pour débrancher
Insérez la partie sans gaine seulement.
–
R
L
+
R
L
+
–
+
Noir/Rayé (#)
Gris/Uni (3)
Insérez la partie sans gaine seulement.
+
–
+
R
L
Noir/Rayé (#)
Rouge/Uni (3)
Noir/Rayé (#)
Gris/Uni (3)
Insérez la partie sans gaine seulement.
voir page suivante
OPTICAL
IN
FROM
DVP-S9
OPTICAL
IN
FROM
DVP-S9
SYSTEM CONTROL 3
FROM DVP-S9
