11 ES
MHC-S90D 4-235-983-43(2) ES
Preparativos
continúa

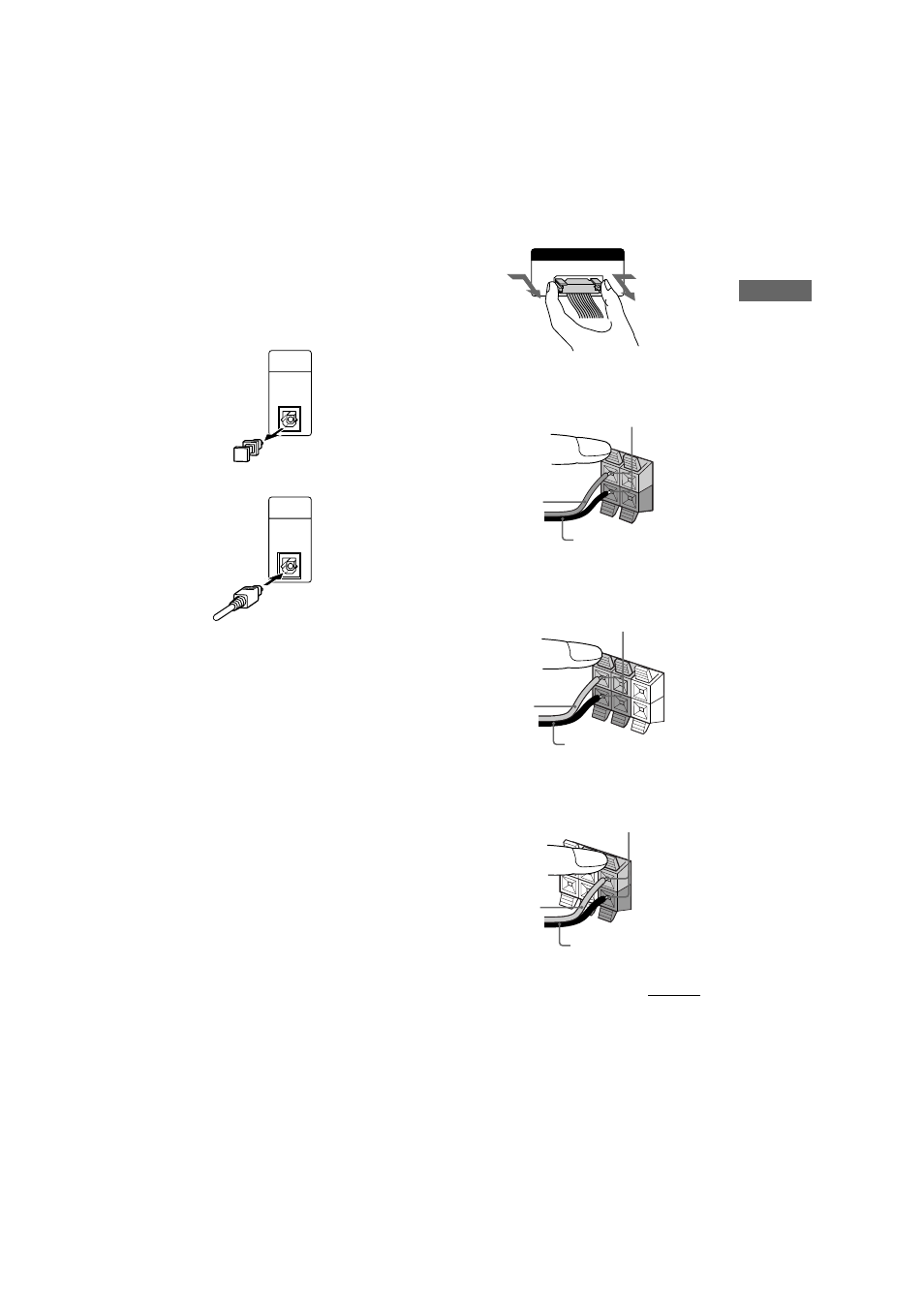

3 Conecte los altavoces delanteros.
Conecte los cables de los altavoces a las
tomas FRONT SPEAKER.
4 Conecte los altavoces traseros.
Conecte los cables de los altavoces a las
tomas REAR SPEAKER.
5 Conecte el altavoz central.
Conecte el cable del altavoz a las tomas
CENTER SPEAKER.
1 Conecte el reproductor de discos DVD/
VIDEO CD/CD y el sintonizador con el
cable óptico.
Conecte de la toma OPTICAL OUT del
reproductor de discos DVD/VIDEO CD/CD
a la toma OPTICAL IN del sintonizador.
1 Quite la cubierta de la toma.
2 Conecte el cable óptico.
Cerciórese de conectar con seguridad el cable
óptico. De lo contrario, no podría oír el sonido
procedente del reproductor de discos DVD/
videos CD/CD.
2 Conecte los cables planos de control
del sistema a los conectores SYSTEM
CONTROL hasta que chasqueen.
Conecte el conector del mismo color del
panel posterior en el orden indicado.
A SYSTEM CONTROL 1 (Rojo)
Conecte del sintonizador al amplificador de
audio/vídeo.
B SYSTEM CONTROL 2 (Azul)
Conecte del sintonizador al amplificador de
audio/vídeo.
C SYSTEM CONTROL 3 (Negro)
Conecte del reproductor de discos DVD/
VIDEO CD/CD al sintonizador.
D SYSTEM CONTROL 4 (Negro)
Conecte del sintonizador al deck de casetes.
E SYSTEM CONTROL 5 (Blanco)
Conecte del deck de casetes al reproductor
de discos DVD/VIDEO CD/CD.
SYSTEM CONTROL 3
FROM DVP-S9
Para desconectar
Inserte solamente la parte pelada.
–
R
L
+
R
L
+
–
+
Negro con franja (#)
Gris/un solo
color (3)
Inserte solamente la parte pelada.
OPTICAL
IN
FROM
DVP-S9
OPTICAL
IN
FROM
DVP-S9
+
–
+
R
L
Negro con franja (#)
Rojo/un solo
color (3)
Negro con franja (#)
Gris/un solo
color (3)
Inserte solamente la parte pelada.
